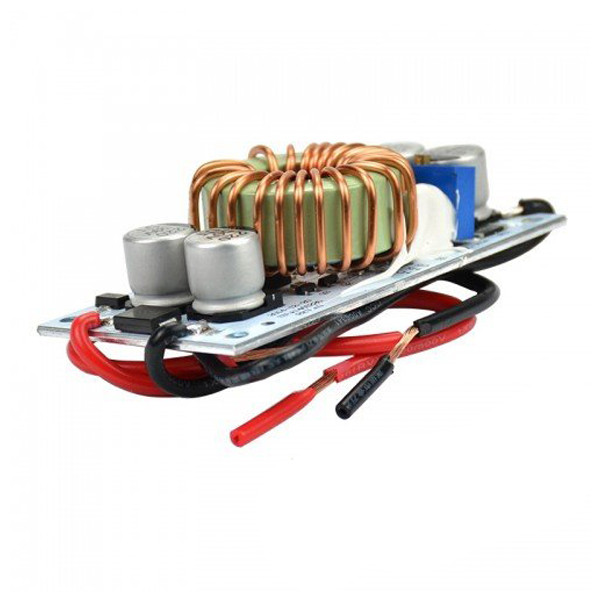

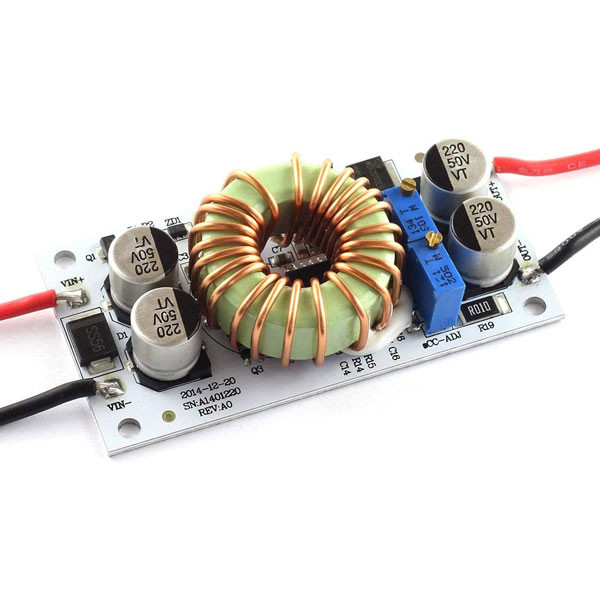

ماژول افزاینده ولتاژ DC مدل cc-cv 250w

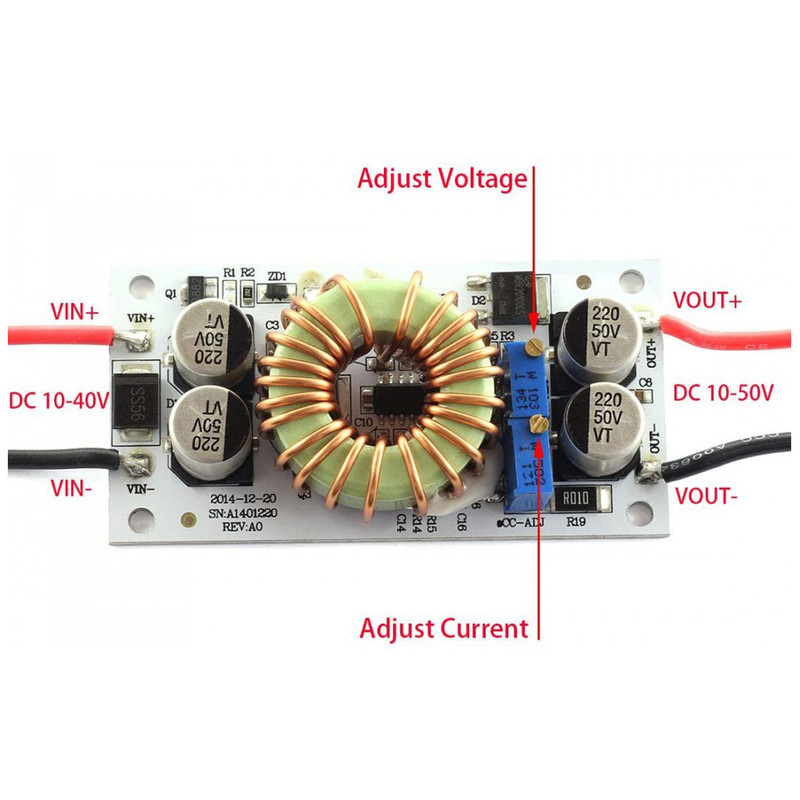

یکی از راه های رساندن ولتاژ به مقدار مورد نیاز، استفاده از رگولاتور های سوئیچینگ است. این ماژول، یک رگولاتور افزاینده‌ی ولتاژ از نوع سوئیچینگ با قابلیت افزایش ولتاژ تا حداکثر 50 ولت است. همچنین دارای قابلیت کنترل جریان از طریق کاهش ولتاژ است که آن را برای استفاده به عنوان درایور انواع ال ای دی با ولتاژ 12 و بیشتر مناسب می‌سازد. همچنین برای شارژ باتری هایی که نیاز به روش cc-cv (جریان ثابت - ولتاژ ثابت) دارند، می‌توان از آن استفاده کرد.(به شرط این که ولتاژ باتری بین 12 تا 50 ولت باشد) حداکثر توان خروجی 250 وات است که در صورت دفع مناسب حرارت ( با هیت سینک و فن) قابل دسترسی است. با تهویه‌ی طبیعی، به شرط کمتر بودن آمپر خروجی از 6 آمپر، تا حدود 100 وات می‌توان خروجی گرفت. جریان ورودی حداکثر 10 آمپر می‌باشد (بالاتر از 6 آمپر، تهویه مناسب پیش بینی شود). جریان خروجی بین 0.2 تا 8 آمپر می‌باشد (بالاتر از 6 آمپر، تهویه مناسب پیش بینی شود). توجه کنید که محدودیت توان و جریان، به صورت همزمان اعمال می‌شود. یعنی در صورتی که توان خروجی کمتر از 250 وات باشد، محدود کننده جریان 8 آمپر است و در صورتی که جریان خروجی کمتر از 8 آمپر باشد، محدود کننده توان 250 وات است. طبق قانون توان که توان برابر است با ضرب ولتاژ در جریان. (به عنوان مثال، اگر ولتاژ خروجی 50 ولت باشد، نمی‌توان بیشتر از 5 آمپر خروجی گرفت و یا اگر جریان خروجی 8 آمپر است، ولتاژ خروجی نباید بیشتر از 31 ولت باشد) جنس برد به منظور دفع بهتر حرارت، از آلومینیوم است و می‌توانید هیت سینک را به کف برد با مقداری چسب سیلیکون متصل کنید. ریپل ولتاژ خروجی تست شده در ولتاژ 20 و جریان 3.5 آمپر، حداکثر 0.4 ولت بوده است. در صورتی که در کاربرد حساس مانند شارژر لپتاپ استفاده می‌شود، برای کاهش ریپل بهتر است خازن سرامیکی یا MTK در خروجی قرار گیرد. از جمله کاربرد های این ماژول می‌توان تغذیه‌ی لامپ های ال ای دی، شارژر باتری های لیتیومی و اسیدی، شارژر لپتاپ با برق اتومبیل و ... نام برد. در صورت مشکل برای تنظیم ولتاژ یا جریان، پس از اتصال مولتی متر، پیچ روی پتانسیومتر ها را حدود 20 تا 30 دور باید بچرخانید. تنظیم در دور های آخر صورت می‌گیرد.
