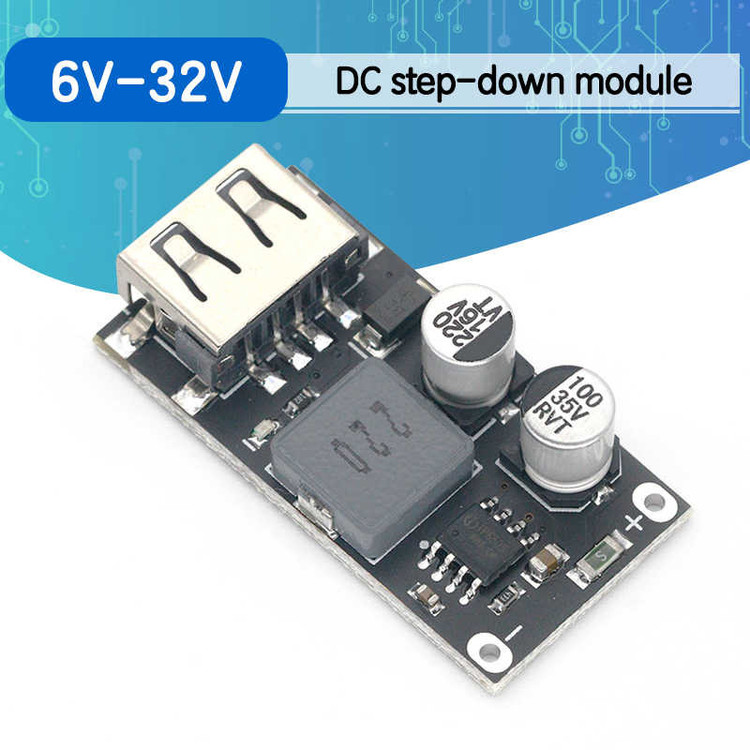

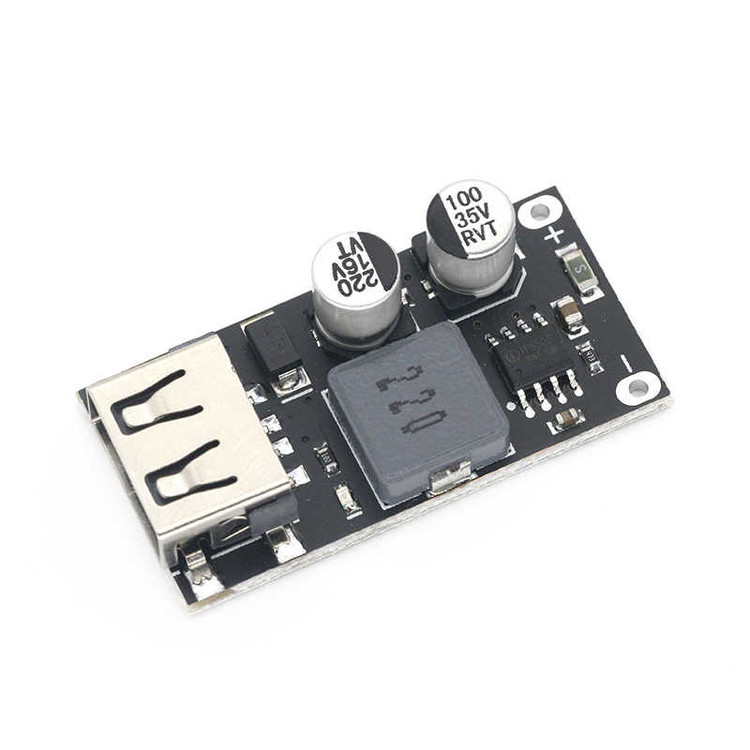

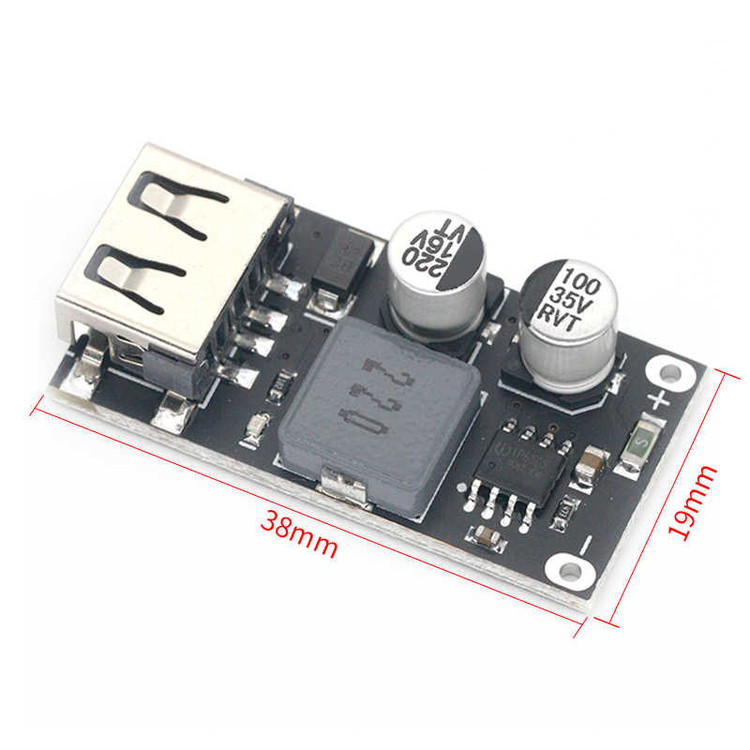

ماژول رگولاتور کاهنده ولتاژ مدل QC 3.0 کد 002 به همراه ماژول فست شارژ

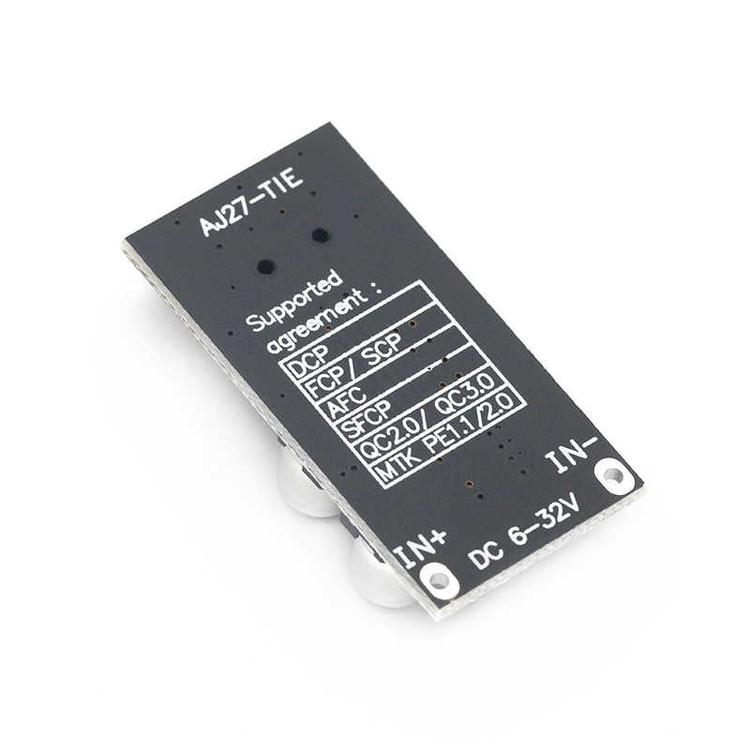

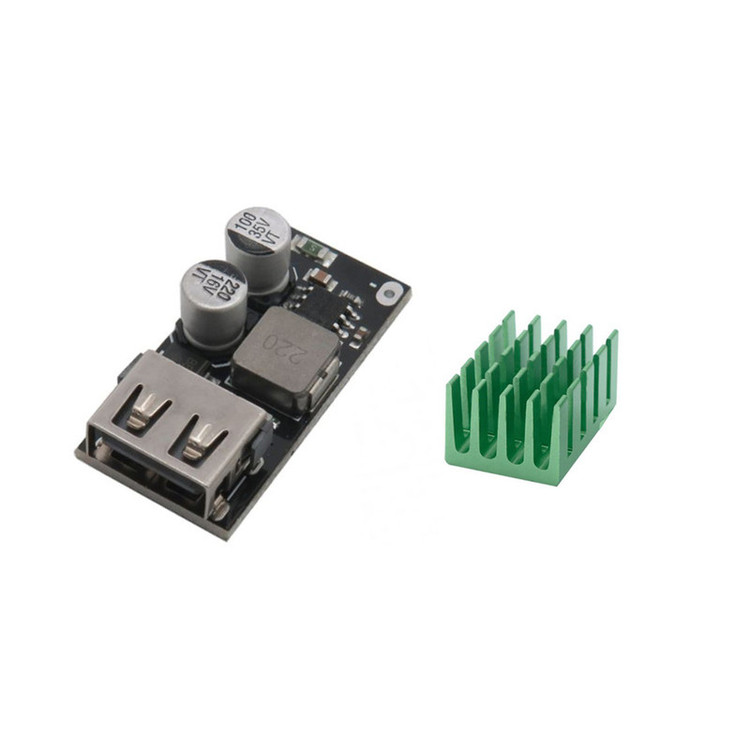

کاربرد این ماژول، ساخت شارژر فست شارژ 24 واتی با اتصال آن به یک منبع با ولتاژ بین 6 تا 32 ولت و توان حداقل 24 وات است. برای مثال باتری اتوموبیل، موتور سیکلت، ups، شارژر لپتاپ و یا آداپتور 12 ولت 2 آمپر به بالا. دقت کنید که این ماژول توان شارژ باتری لیتیومی و ... را ندارد و مناسب ساخت پاوربانک نیست و صرفا کاهنده‌ی ولتاژ با خروجی usb فست شارژ است. ولتاژ خروجی پیش فرض، 5 ولت است و در صورتی که کابل و دستگاه متصل شده از پروتکل های فست شارژ پشتیبانی کنند، یکی از حالت های 5 ولت 3.4 آمپر، 9 ولت 2.5 آمپر و یا 12 ولت 2 آمپر به صورت خودکار انتخاب و اجرا خواهد شد. در صورتی کابل و یا دستگاه از فست شارژ پشتیبانی نکنند، ولتاژ 5 ولت و جریان تا حداکثر 3.4 آمپر با توجه به توان دستگاه شما اعمال خواهد شد. ولتاژ ورودی مجاز 6 تا 32 ولت بوده و ولتاژ توصیه شده، 12 تا 15 ولت است. هر چه ولتاژ ورودی بالاتر از مقدار توصیه شده باشد، بهره‌وری کمتر شده و در نتیجه گرمای تولید شده در هنگام شارژ (توسط ماژول، نه موبایل و یا تبلت) بیشتر می‌شود. در صورتی که از ولتاژ بالاتر از 15 برای تغذیه استفاده می‌کنید توصیه اکید می‌شود برای دفع حرارت از هیت سینک مناسب استفاده کنید. در صورت استفاده از باتری برای تغذیه ماژول، دقت کنید که باتری مورد استفاده قابلیت ارائه‌ی جریان مورد نیاز را داشته باشد. اکثر باتری های موتور سیکلت و اتوموبیل مشکلی در این زمینه ندارند ولی برخی باتری های ups ممکن است جریان کمتری داشته باشند که معمولا روی بدنه‌ی آن ها ذکر شده است. در صورتی که جریان لازم تامین نشود، حالت فست شارژ فعال نخواهد شد. در کل می‌توان گفت این ماژول مبدل ولتاژ و جریان است و امکان افزایش توان را ندارد. ( توان = ولتاژ x جریان. توان خروجی = توان ورودی منهای اتلاف انرژی) این ماژول دارای محافظت در برابر اتصال کوتاه و اضافه بار خروجی می‌باشد ولی توصیه می‌شود از اتصال کوتاه عمدی خروجی خودداری کنید. به همراه ماژول، یک قطعه هیت سینک smd سبز رنگ با طول و عرض 20x14 و ارتفاع 10 میلیمتر ارسال می‌گردد که می‌توانید با مقداری چسب سیلیکون، آن را به پشت برد متصل کنید.
