ماژول جی پی اس مدل Ublox gps کد 0106

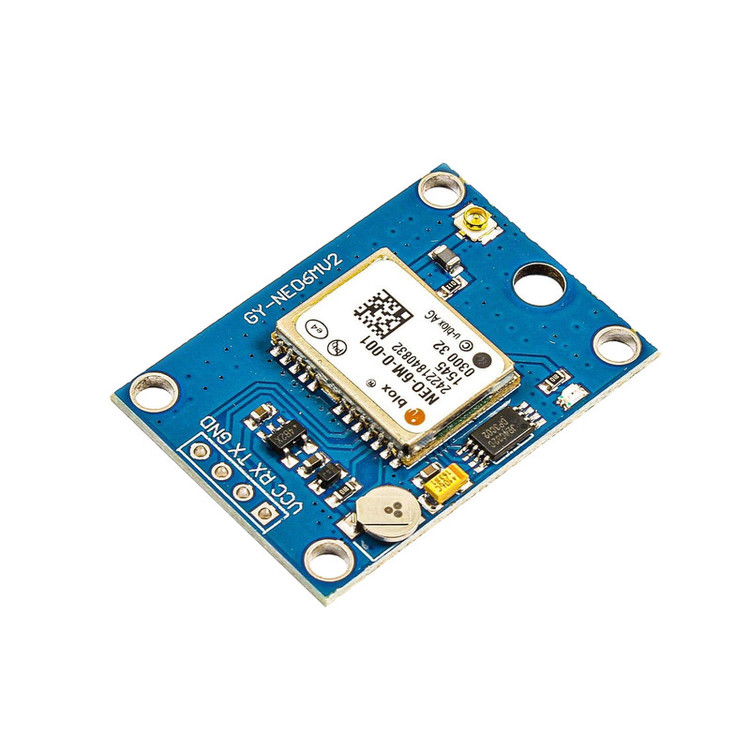

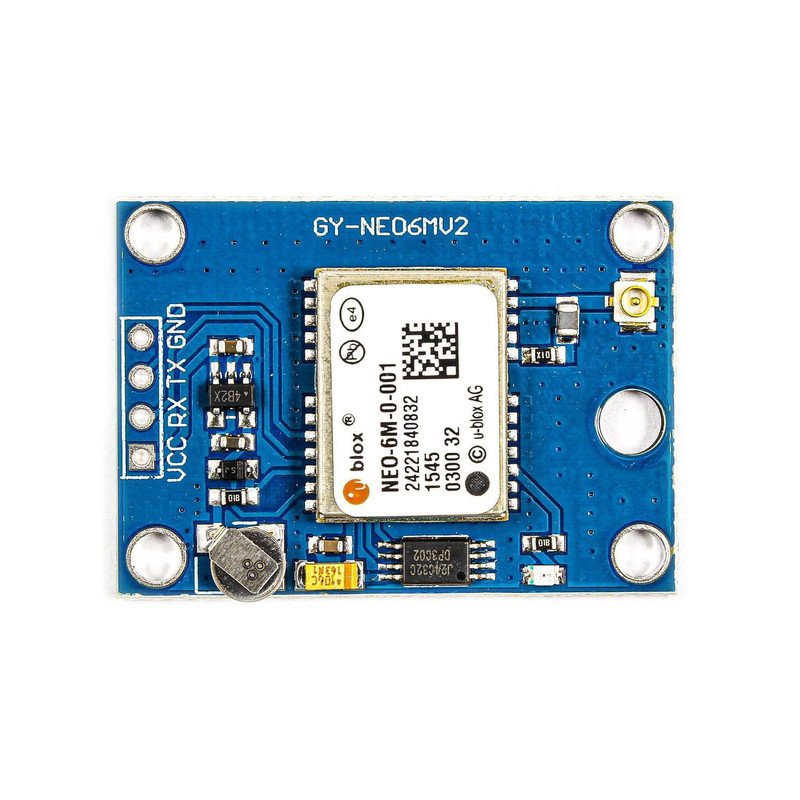

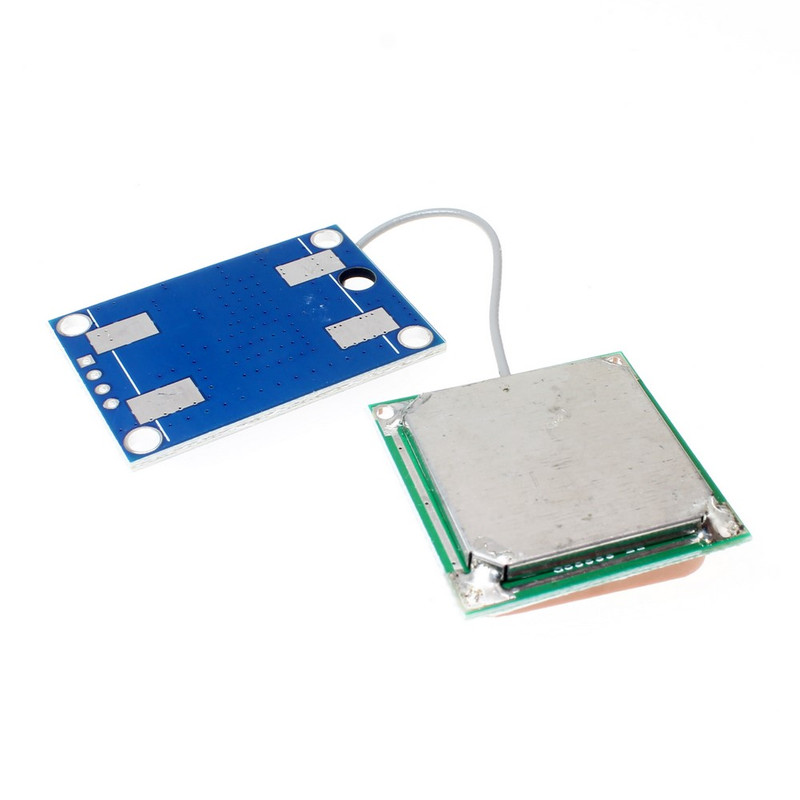

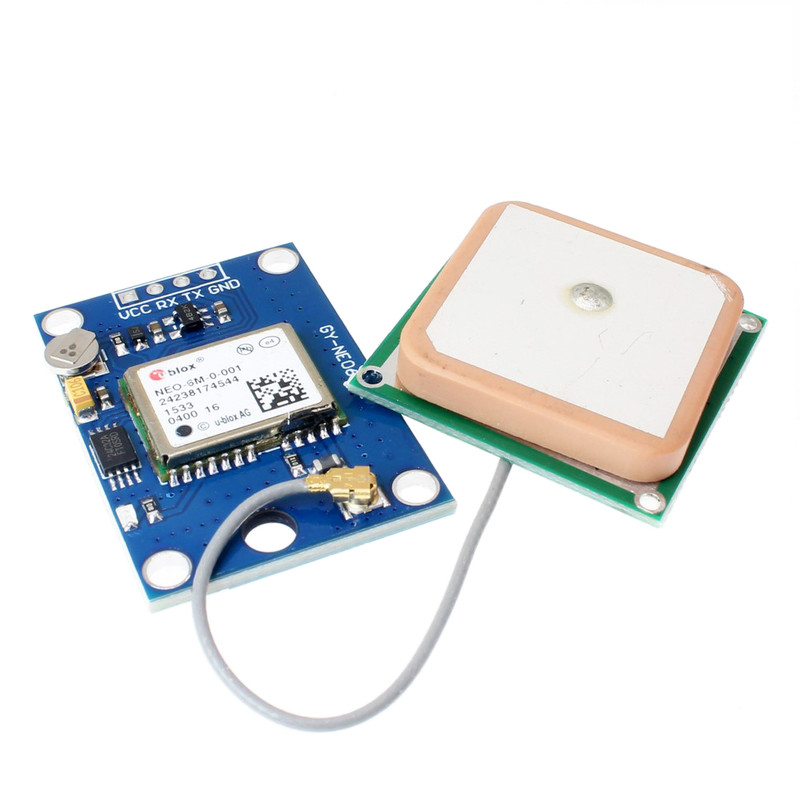

ماژول‌های جی پی اس برای پیدا کردن مکان از طریق ماهواره‌ها یا به طور دقیق‌تر، تعیین مختصات جغرافیایی استفاده می‌شوند. به طور معمول کاربرد این نوع ماژول‌ها در پروژه‌های میکروکنترلر مانند ردیاب و دزدگیر است. طرز کار این ماژول‌ها بسیار ساده بوده، به طوری که با اتصال ولتاژ مورد نیاز برای تغذیه، پس از مدت معینی (معمولاً بین 30 تا 60 ثانیه)، در صورت دریافت سیگنال ماهواره، مختصات روی پایه‌های ارتباط سریال (Rx و Tx) ارسال می‌شوند. به دلیل استفاده از استاندارد ارتباطی سریال، امکان استفاده از این ماژول با انواع میکروکنترلرها و بردها (مانند آردوینو، ESP، رزبری، ARM و ...) و حتی کامپیوترهای شخصی (با استفاده از مبدل USB به سریال، مانند CH340 و غیره) فراهم شده است. مدل دقیق ماژول GY-NEO-6MV2 بوده و دقت آن در دیتاشیت 2.5 متر ذکر شده است. ولتاژ کاری این ماژول 3.3 ولت است اما به دلیل وجود رگولاتور ولتاژ، می‌توانید با ولتاژ 5 ولت نیز تغذیه‌ی آن را تامین کنید. پایه‌های دیتا نیز 3.3 ولت بوده اما با میکروکنترلرهای 5 ولت هم سازگار است و نیازی به مبدل سطح ولتاژ منطقی نیست. دقت کنید که ولتاژ پایه‌های دیتا نباید از ولتاژ تغذیه بیشتر شود. (در صورت تغذیه با 3.3 ولت، پایه‌های دیتا هم باید با ولتاژ 3.3 ولت استفاده شوند) آنتن موجود در بسته بندی از نوع اکتیو بوده و برای مکان یابی حتما باید به برد متصل شده باشد. یک عدد ال ای دی روی برد وجود دارد که در زمان جستوجو برای ماهواره خاموش بوده و پس از پیدا کردن موقعیت، هر 1 ثانیه چشمک می‌زند. سایر مشخصات: Receiver Type: 50 channels, GPS L1(1575.42Mhz) Horizontal Position Accuracy: 2.5m Navigation Update Rate: 1HZ (5Hz maximum) Capture Time Cool start: 27s Hot start: 1s Navigation Sensitivity: -161dBm Communication Protocol: NMEA, UBX Binary, RTCM Serial Baud Rate: 4800-230400 (default 9600) Operating Temperature: -40°C ~ 85°C Operating Voltage: 2.7V ~ 3.6V Operating Current: 45mA TXD/RXD Impedance: 510Ω اطلاعات بیشتر در دیتاشیت GY-NEO-6MV2 موجود است. برای دریافت دیتاشیت و کد نمونه برای آردوینو، می‌توانید به پشتیبانی شرکت (آیدی موجود در بسته بندی) پیام دهید.
