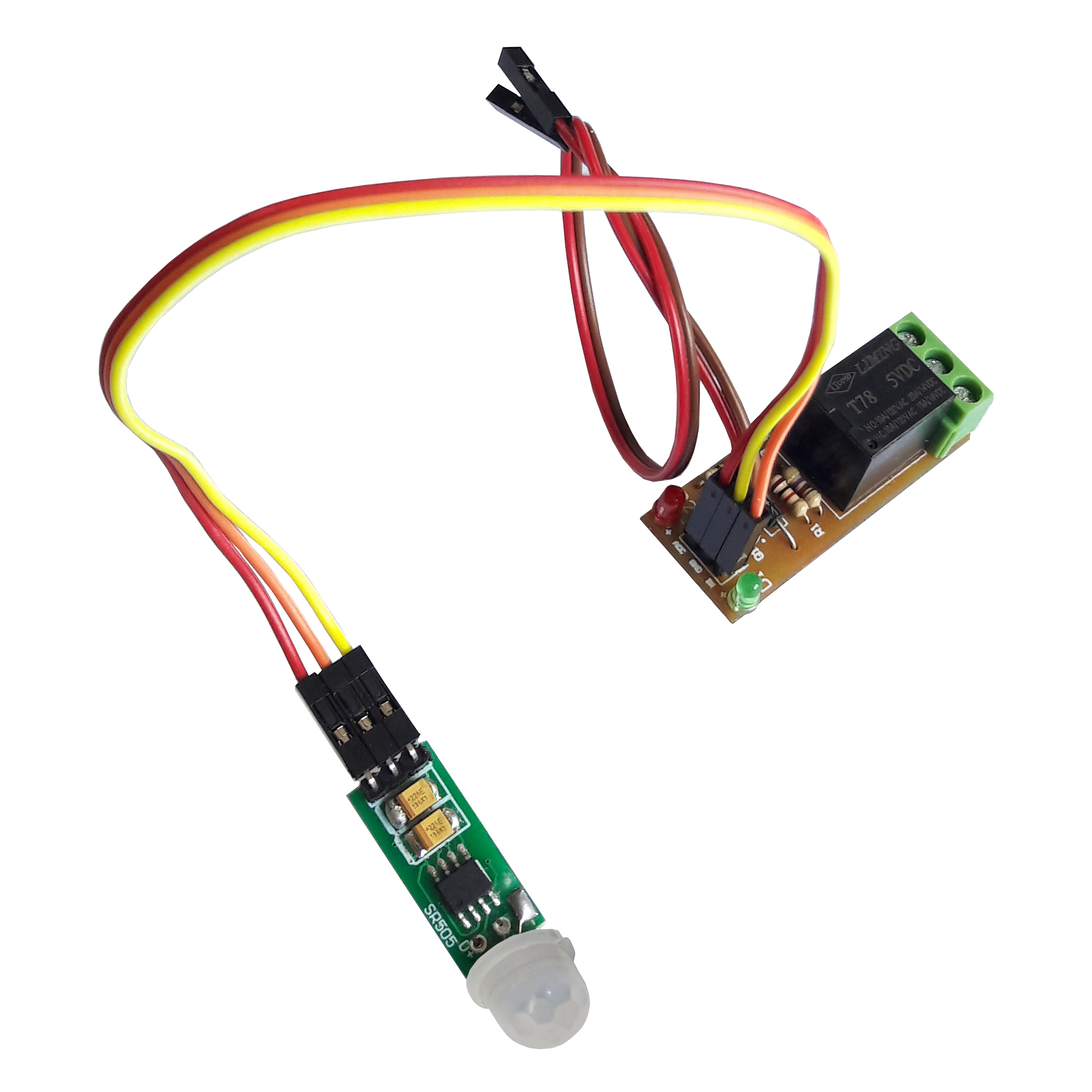

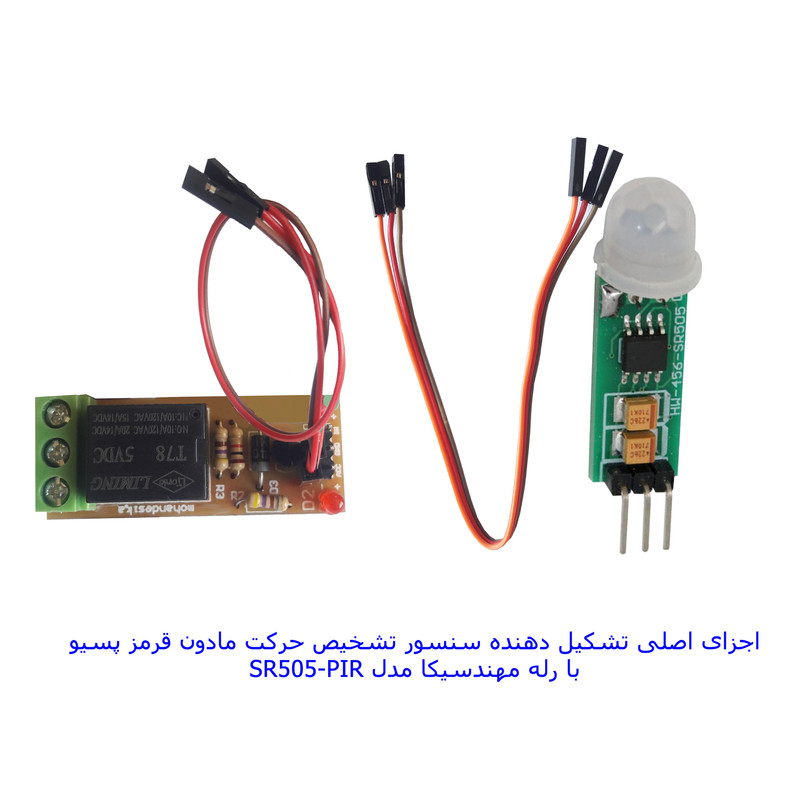

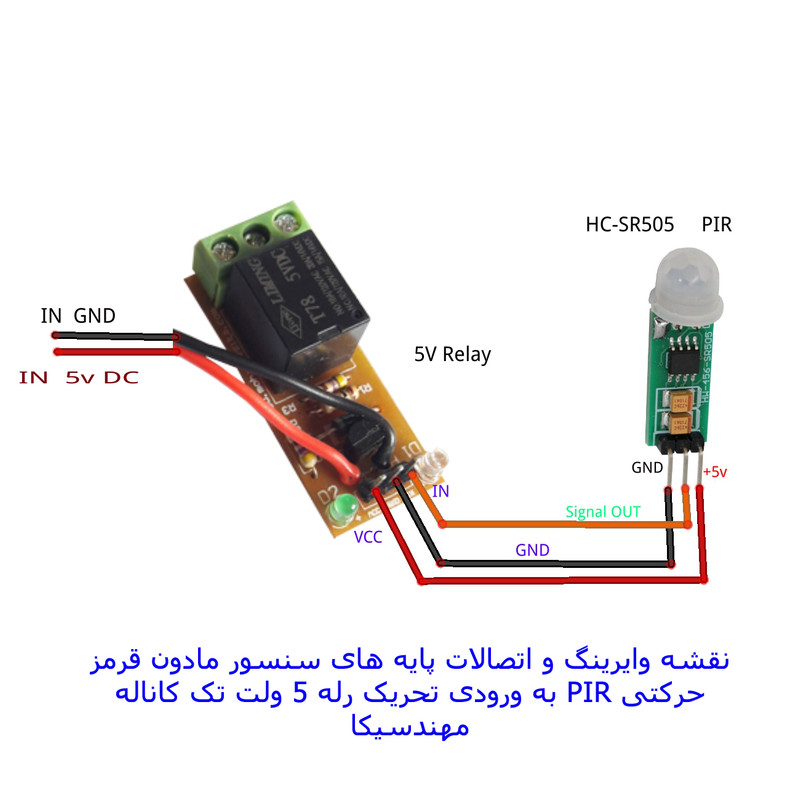

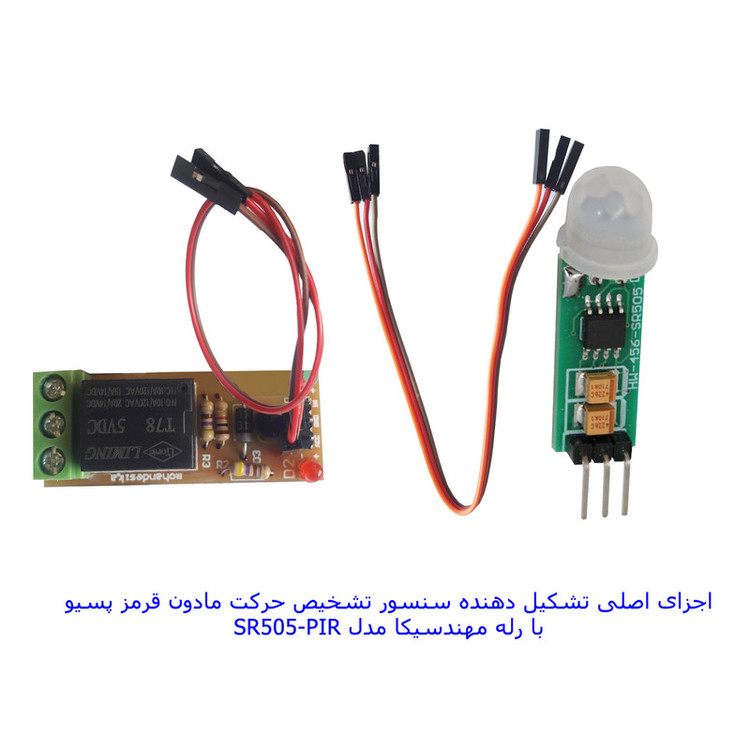

سنسور تشخیص حرکت مادون قرمز با رله مهندسیکا مدل SR505-PIR

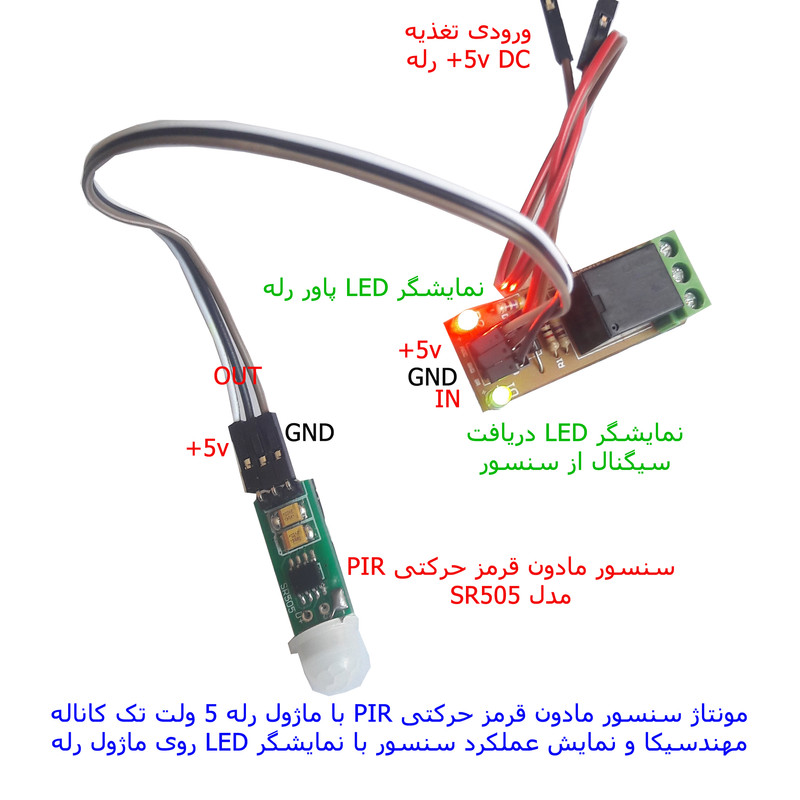

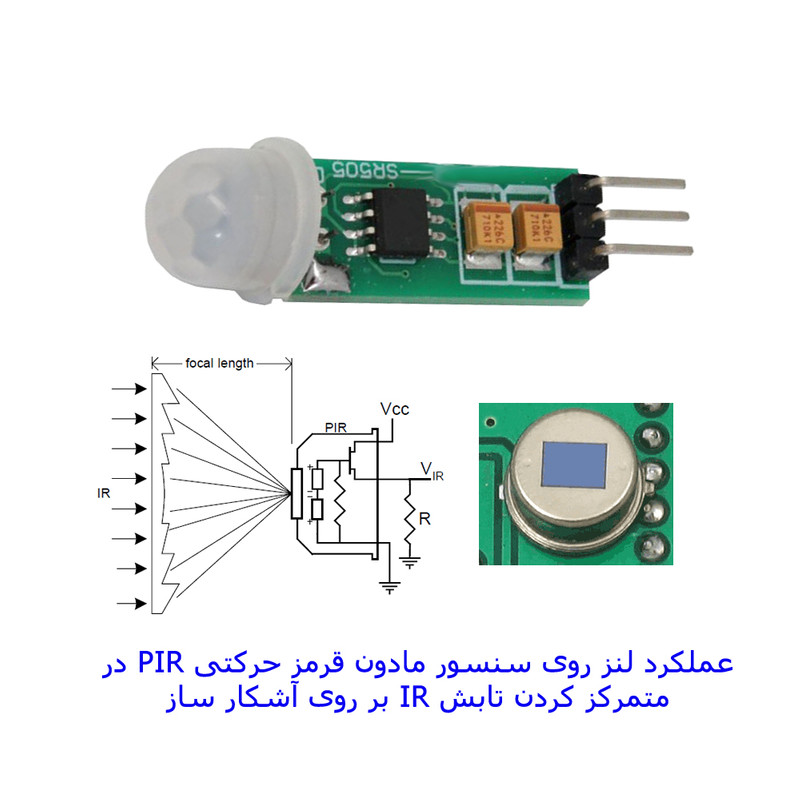

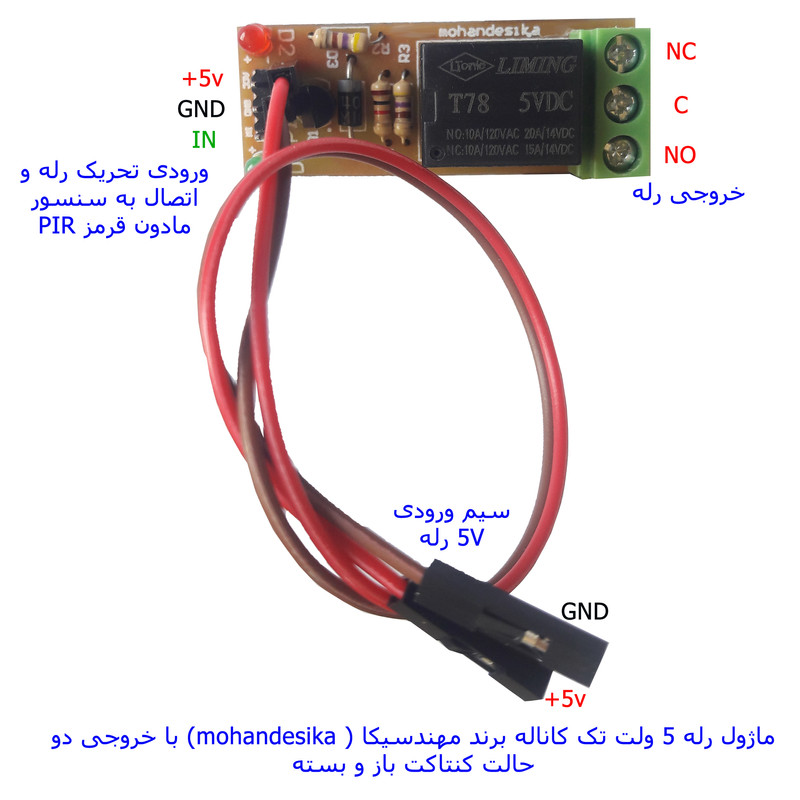

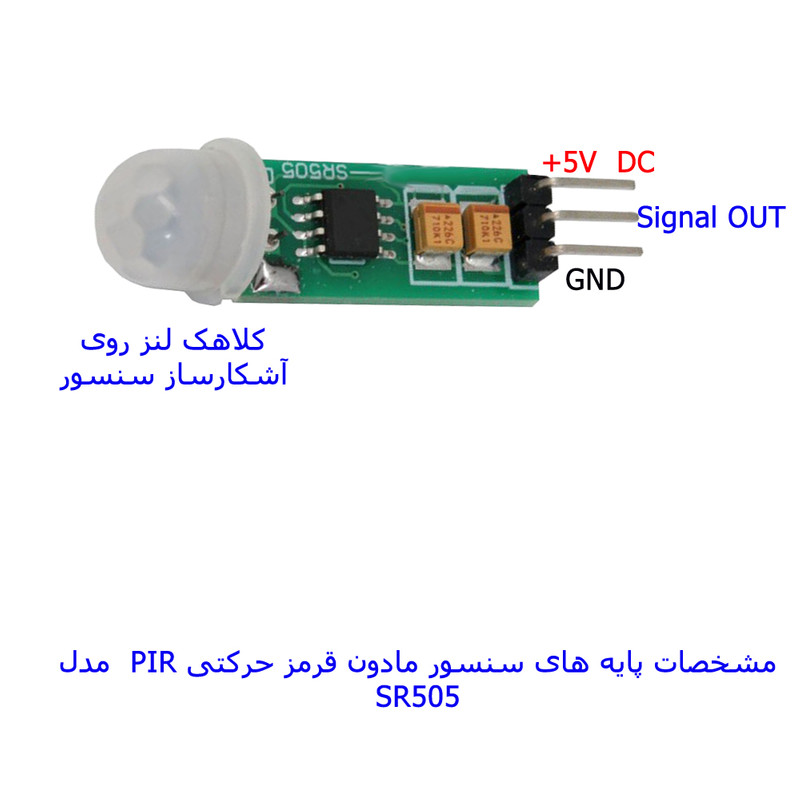

حسگرهای مادون قرمز (PIR sensor) نوعی از حسگرها هستند که به تابش مادون قرمز حساسند. این حسگرها اغلب برای تشخیص تابش مادون قرمز حاصل از بدن موجودات زنده اعم از انسان ، حیوانات ، و حرکتشان، در آشکارسازهای حرکت کاربرد دارند . در سنسور مادون قرمز غیرفعال (Passive Infrared Sensor) یا به اختصار (PIR) ، کلمه (Passive) غیرفعال نشان می‌دهد که سنسور PIR هیچ انرژی را برای تشخیص اجسام تولید یا تابش نمی‌کند.سنسورهای PIR گرما را اندازه نمی‌گیرند (تشخیص نمی‌دهند)، بلکه تابش مادون قرمز ساطع شده یا منعکس شده از اجسام را تشخیص می‌دهند. این سنسورها ارزان و کم‌مصرف هستند و استفاده از آن‌ها آسان است و معمولاً در خانه‌ها، کاربردهای پزشکی، کارخانه‌ها و… به کار می‌روند.از همین رو استفاده از این سنسور ها در سیستم های امنیتی برای تشخیص حرکت انسان و یا ورود های غیر مجاز بسیار رایج می باشد. مدل HC-SR505 یک ماژول تشخیص حرکت براساس نور مادون قرمز ساطع شده از سطح اجسام گرم مانند بدن انسان است. این ماژول قادر به کنترل خودکار خود با حساسیت و قابلیت اطمینان بالا است. به دلیل اندازه فوق العاده کوچک و کار با توان پایین به میزان زیادی استفاده می¬شود از سوی دیگر HC-SR505 دارای ابعاد کوچکتر و مصرف جریان کمتر بوده. راه اندازی اولیه و کالیبره شدن این سنسورها چیزی در حدود 10 تا 60 ثانیه به طول می انجامد و در طی این مدت برای تنظیم دقیق نباید در شعاع دید آنها حرکتی انجام پذیرد. این سنسور ها دارای کارآیی نسبتا مناسب و موثری است و استفاده از آن هم بسیار آسان است بدین صورت که خروجی سنسور تشخیص حركت مستقیما به یکی از پایه های ورودی تحریک رله متصل می گردد و در صورتی که هر نوع حرکتی توسط این سنسور تشخیص داده شود مقدار این پین برای چند ثانیه یک می گردد.و ماژول رله تحریک میکند که در خروجی رله میتوان یک آژیر یا لامپ روشنایی قرارداد تا زمانی که حرکت مقابل سنسور وجود داشته باشد رله عمل میکند . مشخصات ماژول رله تک کاناله 5 ولت DC طبق مشخصات فنی ذکر شده بر روی رله است و محدویت در جریان و ولتاژ دارد .
