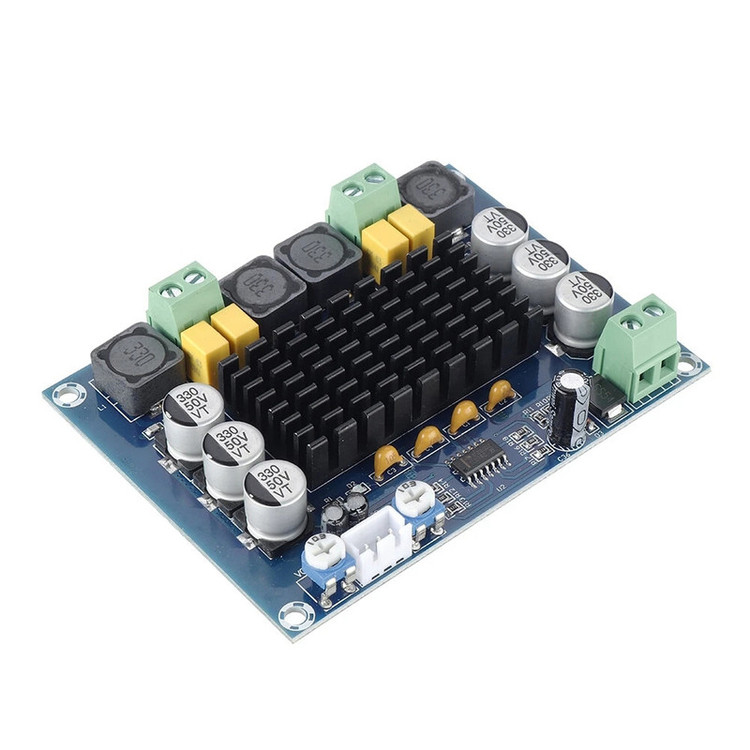

ماژول آمپلی فایر استریو مدل 120w

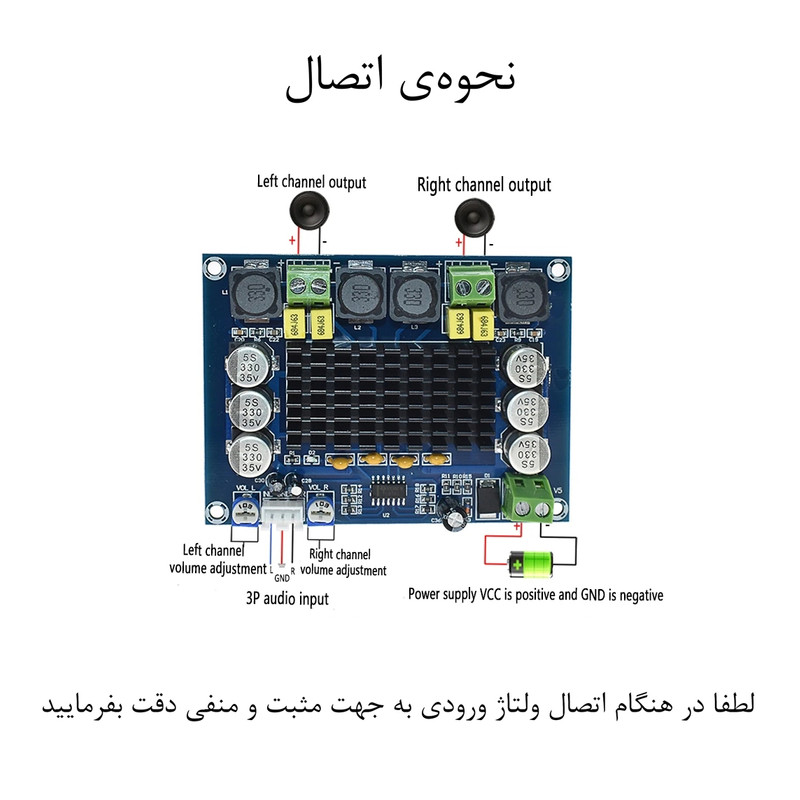

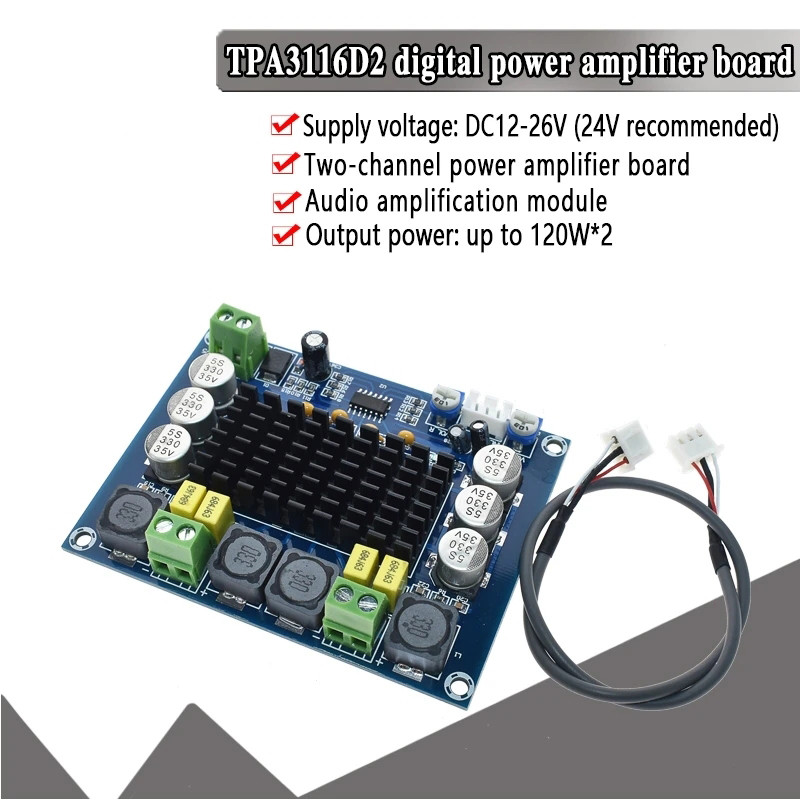

کاربرد ماژول‌های آمپلی فایر دریافت صدا از منبع، تقویت آن و انتقال به اسپیکر (باند) برای پخش است. این ماژول با استفاده از چیپست TPA3116D2 از کلاس D، خروجی صدای با کیفیت و با توان بالا ارائه می‌دهد. حداکثر توان خروجی این ماژول برای هر یک از دو خروجی 120 وات می‌باشد (برای رسیدن به این عدد، لازم است ماژول را با ولتاژ 24 ولت و جریان 5 آمپر یا بالاتر تغذیه کنید و از باندهایی با امپدانس 4 اهم استفاده کنید). ولتاژ تغذیه‌ی این ماژول 12 الی 26 ولت DC می‌باشد که استفاده از آن را با برق اتومبیل و یا آداپتورهای 12 ولت ممکن می‌سازد. جریان مورد نیاز برای تغذیه 5 آمپر و بالاتر خواهد بود. البته با استفاده از آداپتور 12 ولت 2 آمپر نیز ماژول راه اندازی شده و قابل استفاده می‌باشد اما برای دریافت حجم صدای بالا و عدم کاهش کیفیت خروجی در ولوم بالا (به اصطلاح سکته کردن صدا)، لازم است از ولتاژ و جریان توصیه شده (24 ولت 5 آمپر) استفاده نمایید. ورودی صدا به صورت کانکتور 3 پین تعبیه شده که کابل مخصوص آن به همراه محصول ارسال می‌گردد. در کنار این کانکتور، دو عدد پتانسیومتر قرار دارد که امکان کنترل حجم صدای کانال راست و چپ را به صورت جداگانه فراهم می‌سازد. از کاربردهای این ماژول، تعمیر یا ساخت سیستم پخش خانگی و سیستم صوتی اتومبیل را می‌توان نام برد. نحوه‌ی انجام اتصالات تغذیه و باندها در تصاویر موجود است. به جهت مثبت و منفی تغذیه دقت فرمایید. در صورت اتصال معکوس ولتاژ ورودی ماژول آسیب می‌بیند.
