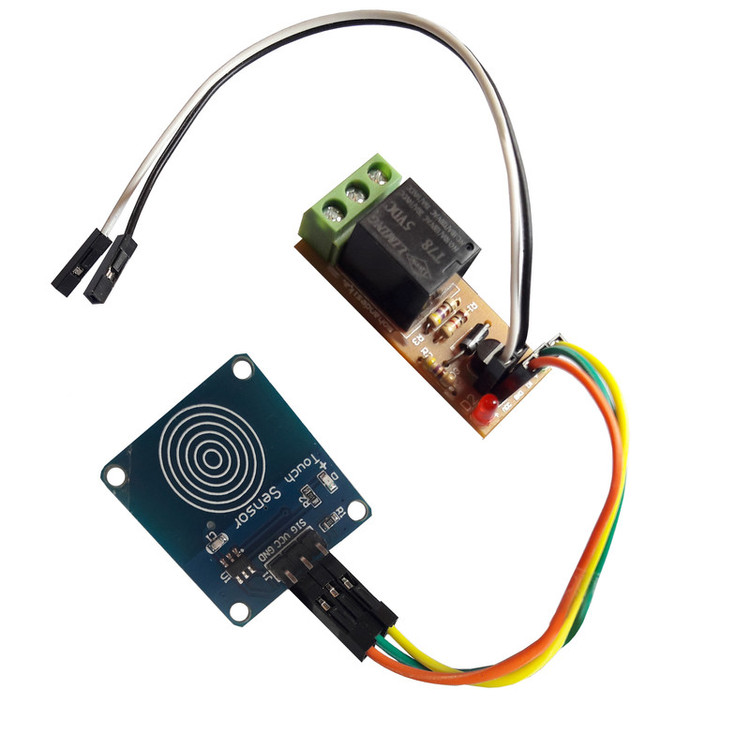

کیت سنسور لمسی مهندسیکا مدل TTP223

برند:مهندسیکا
ناموجود
دیدن محصولات مرتبط
مشخصات

قابلیت ها

- کلید لمسی - رله تک کاناله 5 ولت - حساس به تماس انگشت

ویژگی‌های قطعات الکترونیکی

آموزشی

اقلام همراه

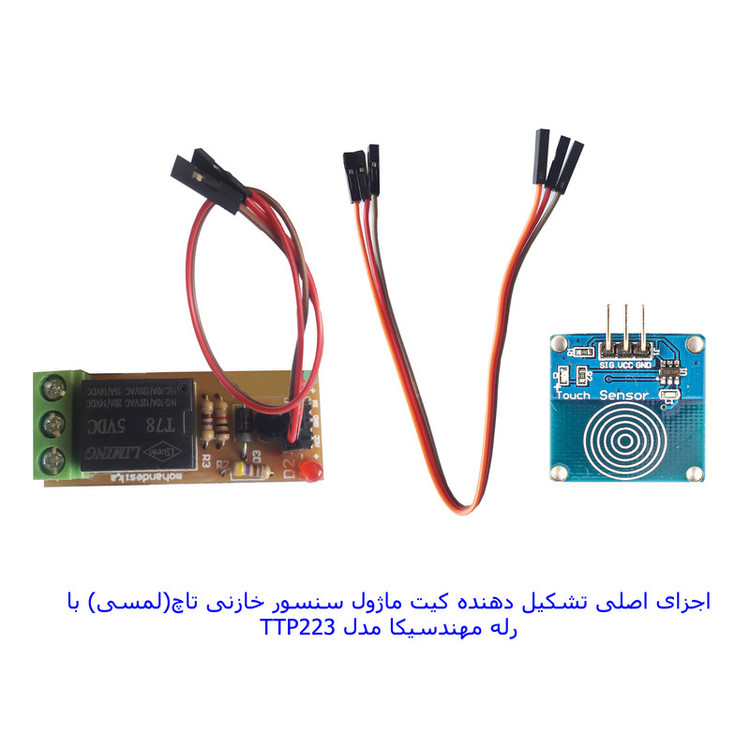

1- رله 5 ولت تک کاناله مهندسیکا 2- سنسور خازنی تاچ 3- سیم جامپر

سایر توضیحات

تغذیه کیت 5 ولت DC یا باتری است

ابعاد

25x25x5 میلی‌متر

توضیحات

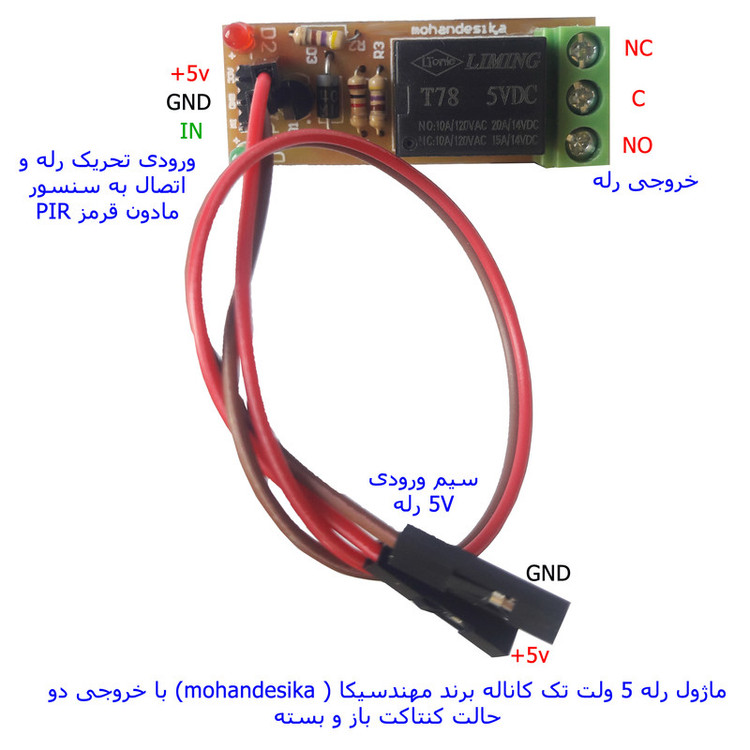

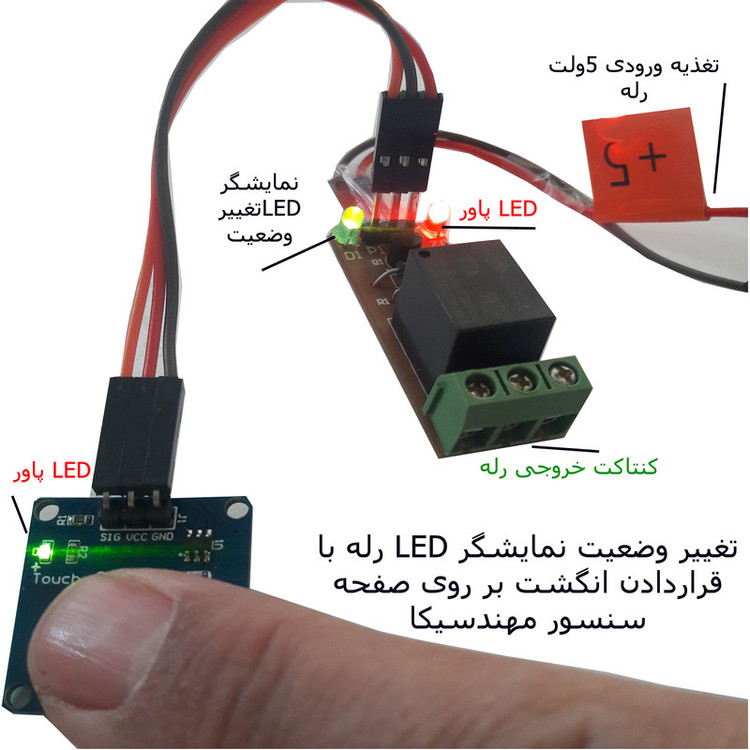

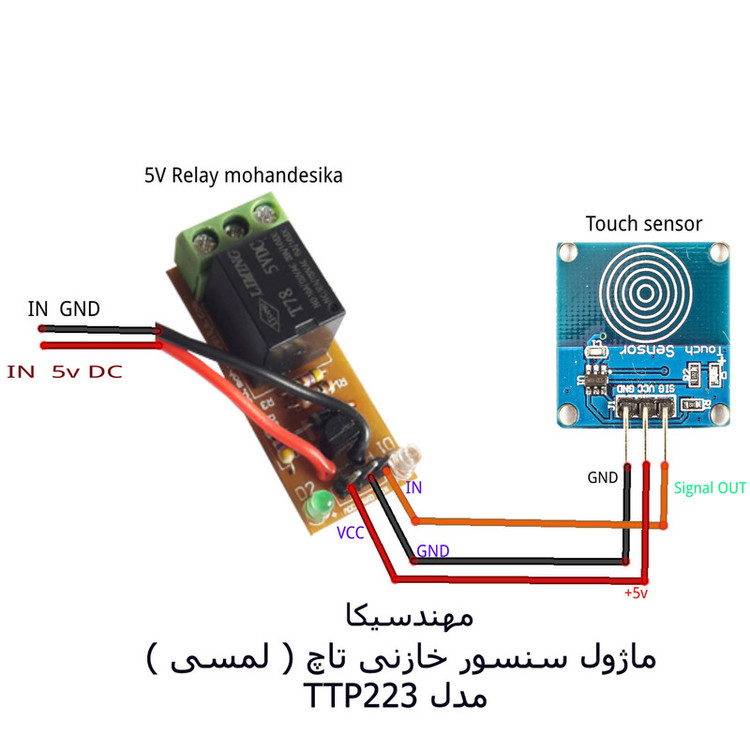

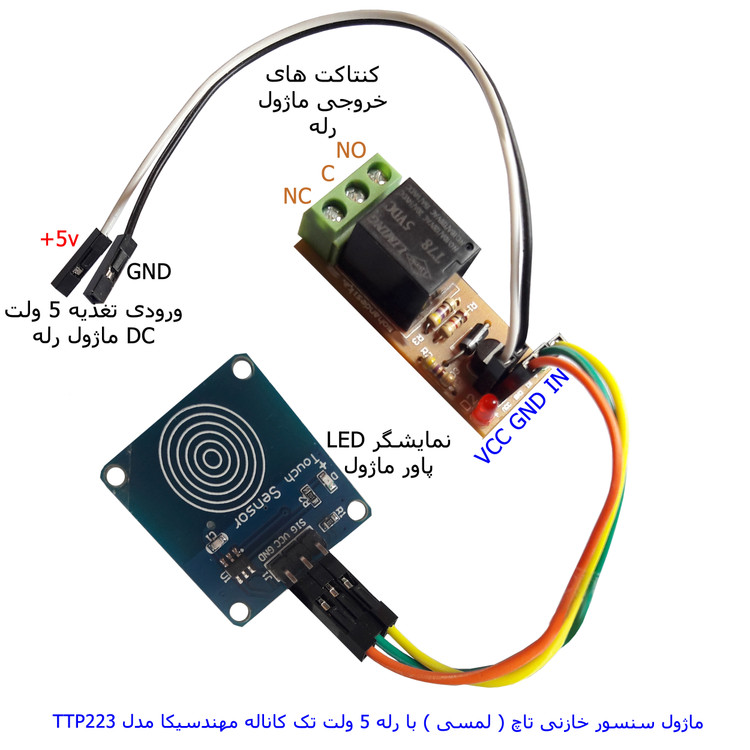

این کیت دارای سنسور خازنی حساس به تماس لمسی با انگشت مدل TTP223 در یک بسته بندی می باشد و میتواند تماس لمسی را تشخیص دهد. از این قابلیت در کلیدها و کیبردها استفاده می شود. ماژول سنسور خازنی تاچ ( لمسی ) ، از پشت سطوح نازک نیز قابلیت تشخیص دارد. تراشه ی اصلی این سنسور TTP223 است. این آی سی نیاز به تغذیه 3 ولتی دارد .هنگام تماس انگشت با سطح سنسور خروجی دیجیتال سنسور High میشود و رله Active High مهندسیکا تحریک میشود که با LED سبز رنگ روی ماژول رله قابل نمایش است . وقتی سطح تماس با سنسور قطع شود رله غیر فعال میشود . با فرمان به پایه IN ماژول رله میتوان خروجی رله را فعال نمود ورودی IN رله Active High است با یک شدن خروجی سنسور ، رله عمل میکند. از آنجا که خروجی رله دو حالت باز (NO) و بسته (NC) دارد شما میتوانید متناسب با نیازتان میتوانید بکار ببرید . این کیت کاربرد آموزشی دارد و رله جهت مصرف کننده های ولتاژ DC توصیه شده است لذا به هیچ وجه در خروجی رله از برق شهری استفاده نکنید چون خطر برق گرفتگی وجود دارد
