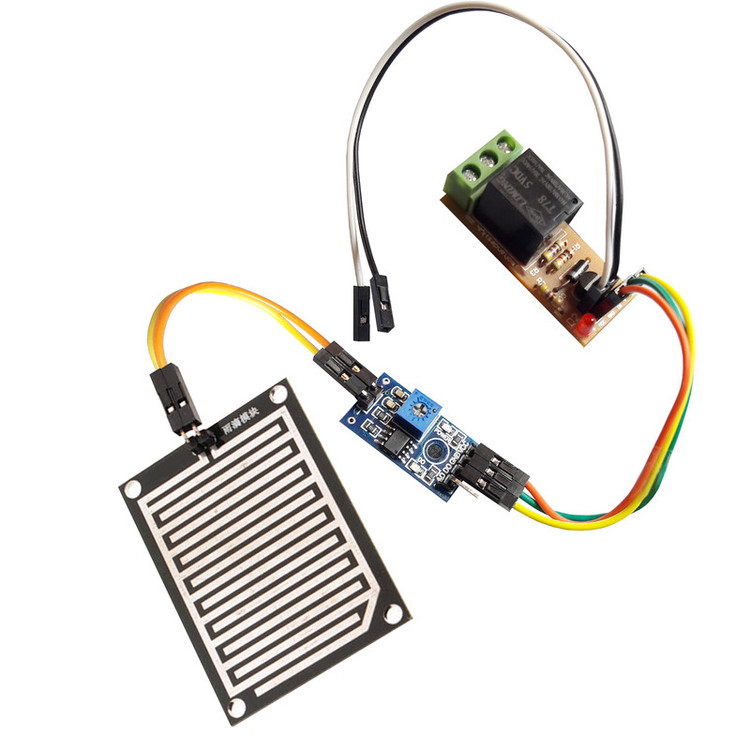

سنسور باران و آب با رله 5 ولت مهندسیکا مدل DIY-FC-37

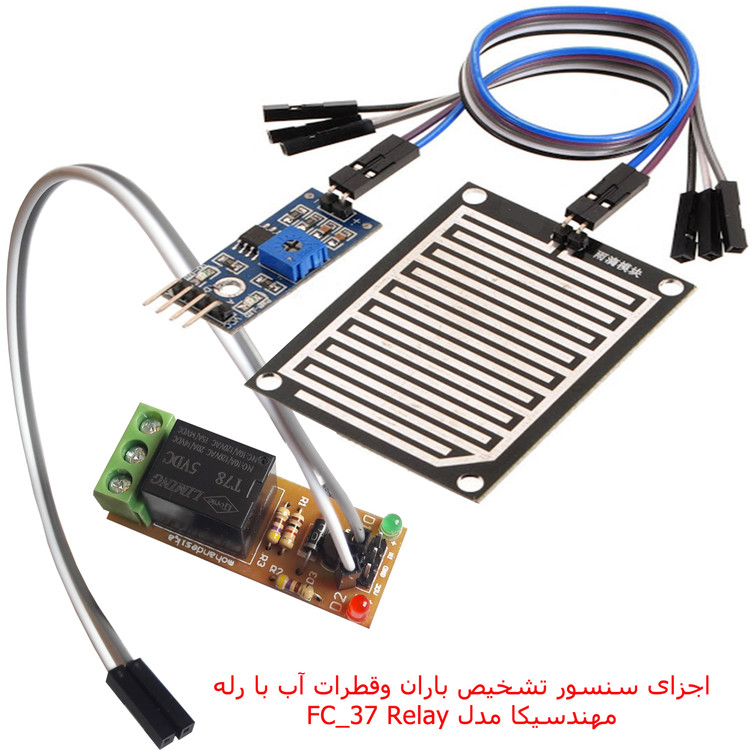

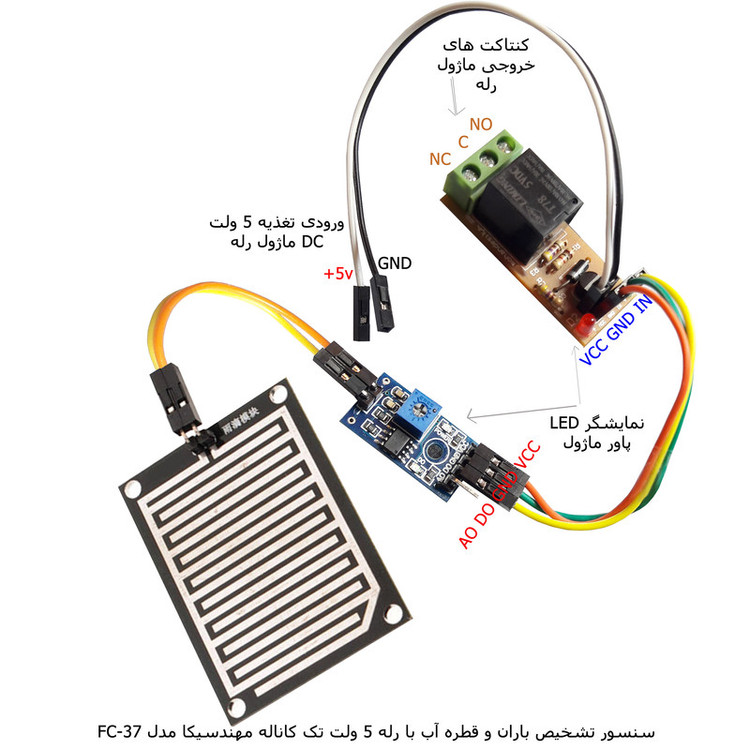

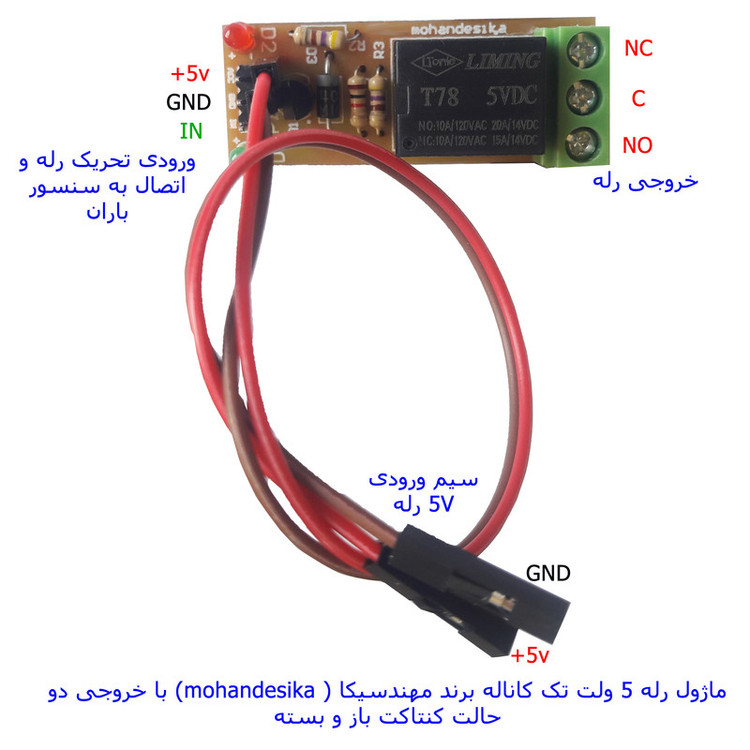

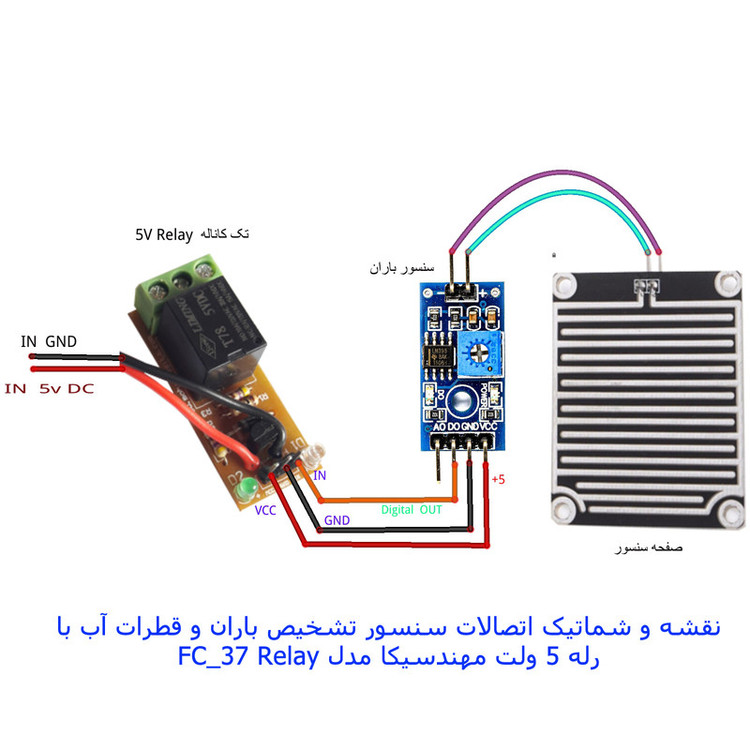

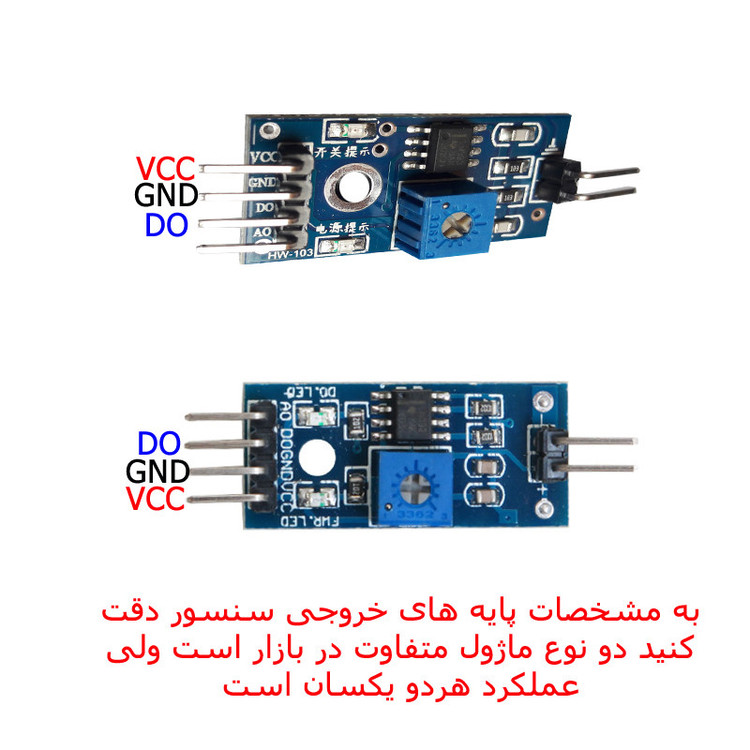

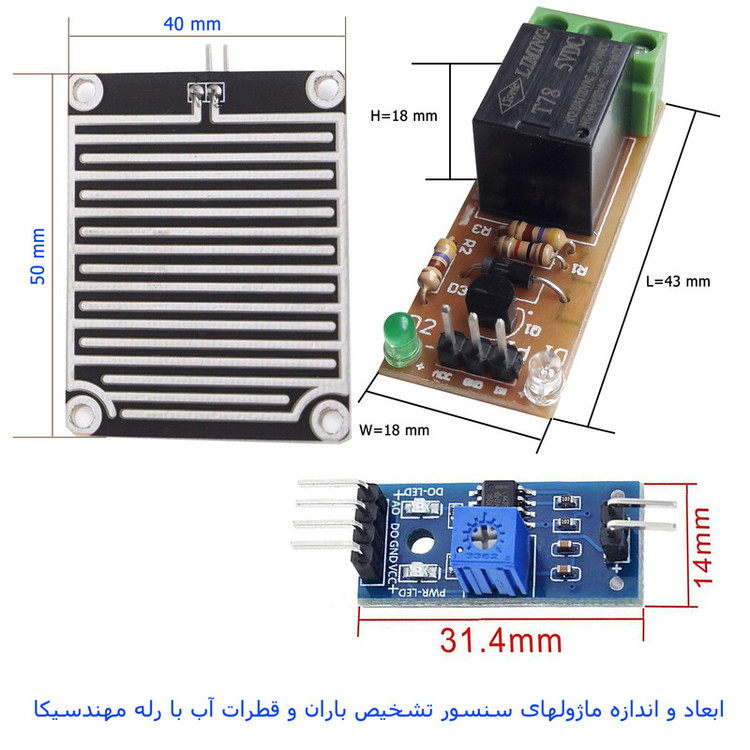

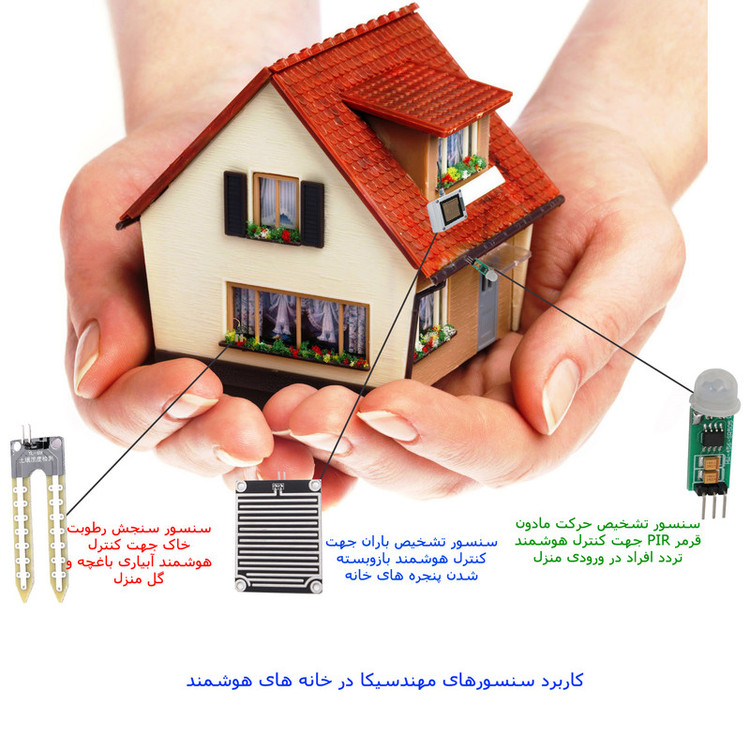

با استفاده از این سنسور شما میتوانید همانند ایستگاههای هواشناسی شروع بارش باران یا وجود قطره آب را در مکانی تشخیص دهید. سنسور به همراه یک رله به کار گرفته شده تا قابلیت فعال کردن یک سیستم آلارم هوشمند ، یا بسته شدن دریچه یا پنجره ها در مواقع بارانی همانند خانه های هوشمند را داشته باشد .حساسیت این سنسور از طریق پتانسیومتر آبی رنگ روی برد قابل تنظیم می باشد. این سنسور دارای ولتاژ کاری 5 ولت می باشد و دارای خروجی دیجیتال و آنالوگ است. با استفاده از یک رله 5 ولت تک کاناله در خروجی سنسور میتوانید با تحریک خروجی دیجیتال سنسور ، رله را قطع و وصل نمایید فرمان لازم را بعنوان اعلام وضعیت فعال نمایید، خروجی رله دو کنتاکت حالت باز (NO) وبسته (NC) دارد. بر روی ماژول دو LED نمایشگر می باشد که یکی مربوط به تغذیه و دیگری وضعیت خروجی دیجیتال سنسور را مشخص میکند. بر روی سنسور ، یک چیپ مقایسه گر LM393 تعبیه شده و باعث کارکرد پایدار مدار می گردد. سنسور دارای چهار پایه خروجی به نام های ، VCC( اتصال به منبع تغذیه 5 ولتی) ، GND ( اتصال به زمین تغذیه) ، DO (خروجی دیجتال صفر یا یک) و AO (خروجی آنالوگ 0-4.2 ولت) است . این ماژول دارای دو خروجی دیجیتال و انالوگ می باشد که بسته به نیاز می توان از خروجی دیجیتال یا انالوگ یا هر دو استفاده کرد.هنگام خیس شدن قسمت صفحه سنسور با ریزش قطرات باران یا آب هدایت الکتریکی آن تغیییر کرده و سنسور بارش باران را تشخیص می دهد و خروجی دیجیتال DO آن از وضعیت یک منطقی به صفر تغییر می دهد. پس از پاک شدن ناحیه ی سنسور از آب دوباره به وضعیت قبلی باز می گردد. از آنجا که ورودی IN رله Active High است با یک شدن خروجی سنسور ، رله عمل میکند. مشخصات ماژول رله طبق توضیحات و مشخصات فنی ذکر شده بر روی رله است و محدویت در جریان و ولتاژ دارد . برای تشخیص قطرات آب توسط خروجی آنالوگ ماژول باید مقدار ولتاژ پایه انالوگ A0 را اندازه گیری کنیم .که برای اینکار نیازمند میکروکنترلر جهت قرائت پایه آنالوگ هستیم ولی در این سنسور از پایه دیجیتال استفاده شده است .
