ماژول آمپلی فایر مدل 60w

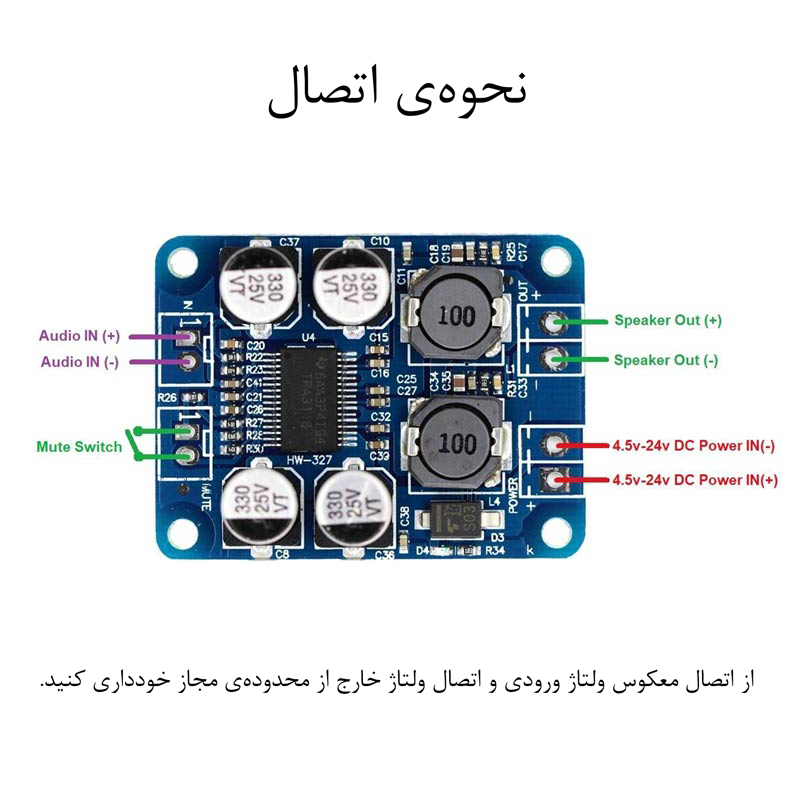

کاربرد ماژول‌های آمپلی فایر دریافت صدا از منبع، تقویت آن و انتقال به اسپیکر (باند) برای پخش است. این ماژول با استفاده از چیپست TPA3118 از کلاس D، خروجی صدای با کیفیت و با توان بالا ارائه می‌دهد. حداکثر توان خروجی این ماژول 60 وات می‌باشد (برای رسیدن به این عدد، لازم است ماژول را با ولتاژ 20 تا 24 ولت و جریان 3 آمپر یا بالاتر تغذیه کنید و از باند با امپدانس 4 الی 8 اهم استفاده کنید). ولتاژ تغذیه‌ی این ماژول 5 الی 26 ولت DC می‌باشد که استفاده از آن را با برق اتومبیل و یا آداپتورهای 12 ولت ممکن می‌سازد. جریان مورد نیاز برای تغذیه 3 آمپر و بالاتر خواهد بود. البته با استفاده از آداپتور 12 ولت 1 آمپر نیز ماژول راه اندازی شده و قابل استفاده می‌باشد اما برای دریافت حجم صدای بالا و عدم کاهش کیفیت خروجی در ولوم بالا (به اصطلاح سکته کردن صدا)، لازم است از جریان توصیه شده (3 آمپر) استفاده نمایید. از کاربردهای این ماژول، تعمیر یا ساخت سیستم پخش خانگی و سیستم صوتی اتومبیل را می‌توان نام برد. نحوه‌ی انجام اتصالات در تصاویر موجود است. به جهت مثبت و منفی تغذیه دقت فرمایید. در صورت اتصال معکوس ولتاژ ورودی ماژول آسیب می‌بیند. برای دفع بهتر حرارت، توصیه می‌شود یک قطعه هیت سینک کوچک روی آی سی اصلی (TPA3118) بچسبانید (با استفاده از پد سیلیکونی یا چسب سیلیکون). دقت کنید که هیت سینک به سایر قطعات اتصالی نکند.
