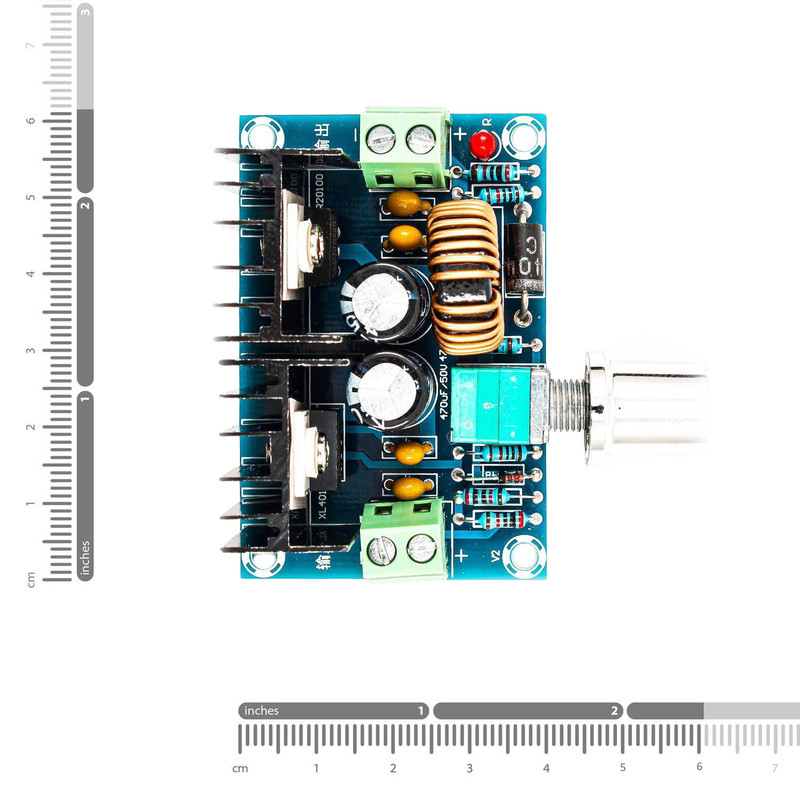

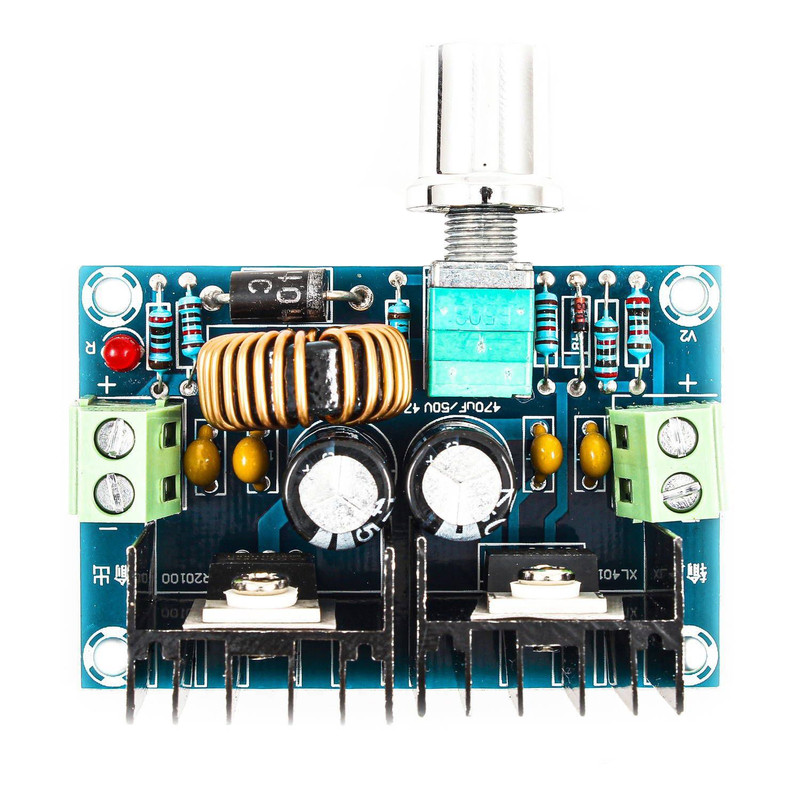

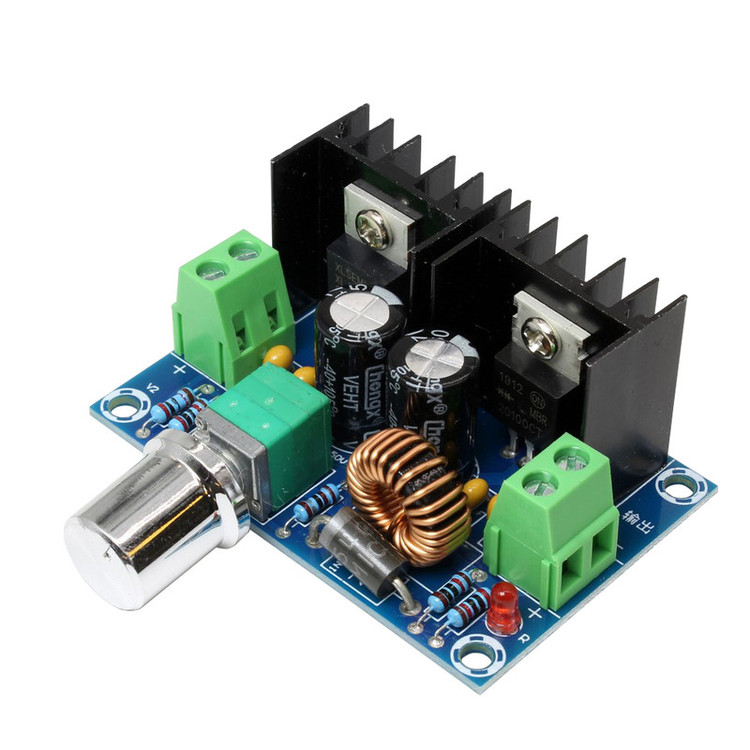

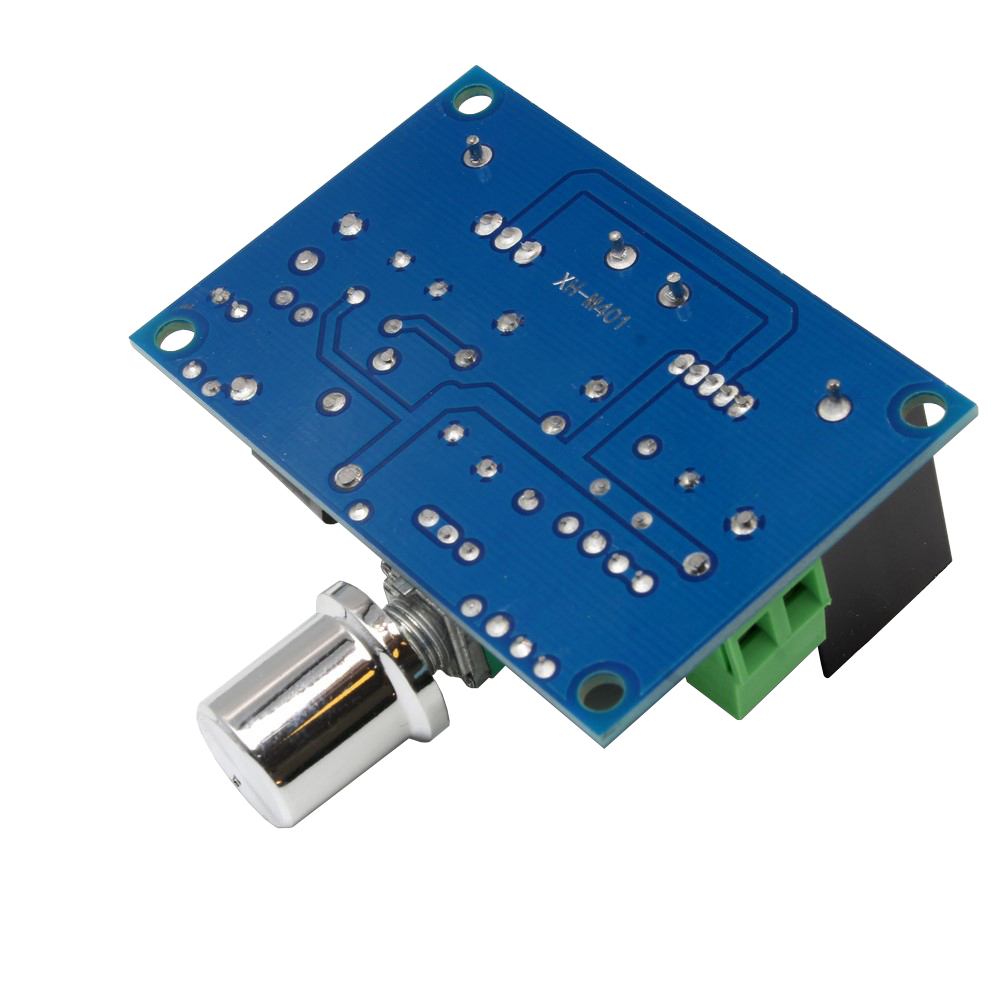

ماژول رگولاتور کاهنده ولتاژ مدل volume کد 0820

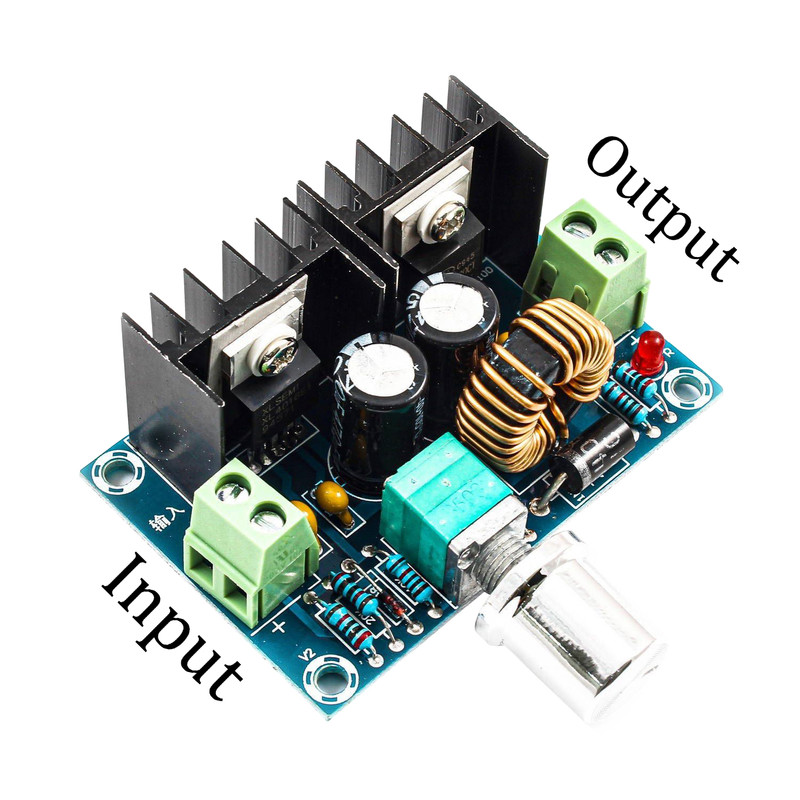

عملکرد این ماژول، کاهش ولتاژ dc است. به این صورت که با دادن ولتاژی بین 4 تا 36 ولت به ورودی، می‌توانید ولتاژی بین 1.25 تا 36 ولت را در خروجی داشته باشید. البته توجه کنید که ولتاژ خروجی همواره کمتر از ولتاژ خروجی خواهد بود و حداقل تفاوت ولتاژ ورودی و خروجی، حدود 1 ولت است. ولتاژ خروجی با ولوم موجود روی برد قابل تنظیم است. دقت کنید که میزان چرخش این ولوم کمتر از 360 درجه می‌باشد در نتیجه تنظیم ولتاژ نسبت به ماژول‎های دارای مولتی ترن، سریع‌تر و با دقت کمتری انجام می‌پذیرد و لازم است در تنظیم ولتاژ دقت کافی داشته باشید تا مصرف کننده آسیب نبیند. با کم کردن ولوم تا آخرین حد، امکان خاموش کردن ماژول و قطع خروجی نیز وجود دارد. (ولوم نصب شده، کار کلید روشن و خاموش را نیز انجام می‌دهد) توان خروجی این ماژول بدون استفاده از خنک‌کننده، 80 وات و در صورت استفاده از خنک‌کننده مناسب، حداکثر 200 وات است. همچنین حداکثر جریان خروجی این ماژول 8 آمپر است. برای جریان کشی بیشتر از 5 آمپر، از فن برای خنک‌کردن هیت سینک ها استفاده شود. مکانیزم کاهش ولتاژ در این ماژول، سوئیچینگ با فرکانس 180 کیلوهرتز و بازدهی آن، حداکثر 94 درصد است. (هر چه اختلاف ولتاژ ورودی و خروجی کمتر باشد، بازدهی بیشتر می‌شود) در هنگام استفاده، به قطب های مثبت و منفی ورودی توجه شود. محافظتی برای اتصال معکوس ولتاژ ورودی وجود ندارد و در صورت اتفاق، آی سی آسیب می‌بیند. در صورت نیاز از دیود مناسب در ورودی استفاده شود. محافظت در برابر حرارت بیش از حد، جریان بیش از حد و اتصال کوتاه (به صورت لحظه‌ای) دارد. لطفا از اتصال کوتاه خروجی به صورت عمدی خودداری کنید. آی سی سوئیچینگ این ماژول، مدل XL4016 می‌باشد. شارژ انواع باتری‌ها و تامین ولتاژ لامپ‌های ال ای دی بدون درایور، از کاربردهای نمونه‌ی این وسیله است.
