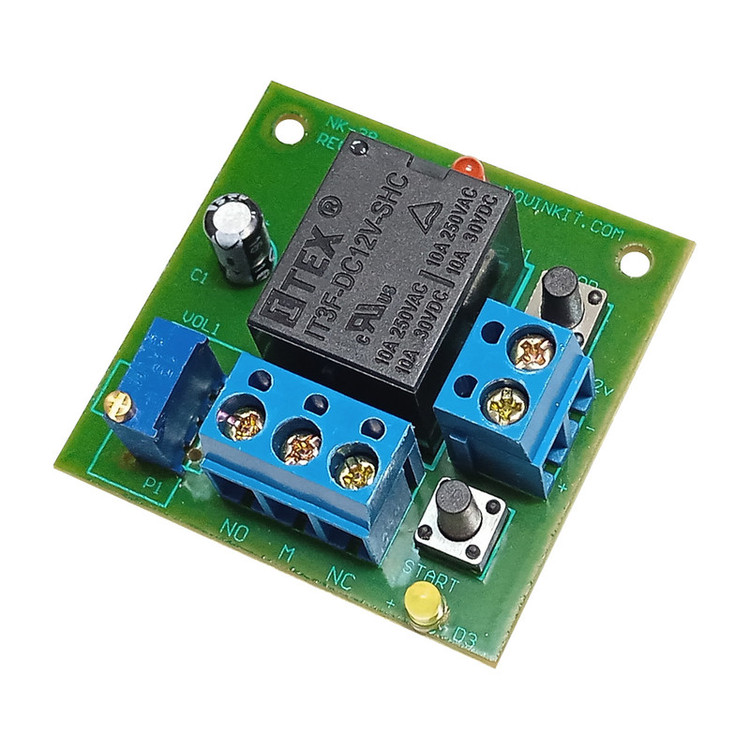

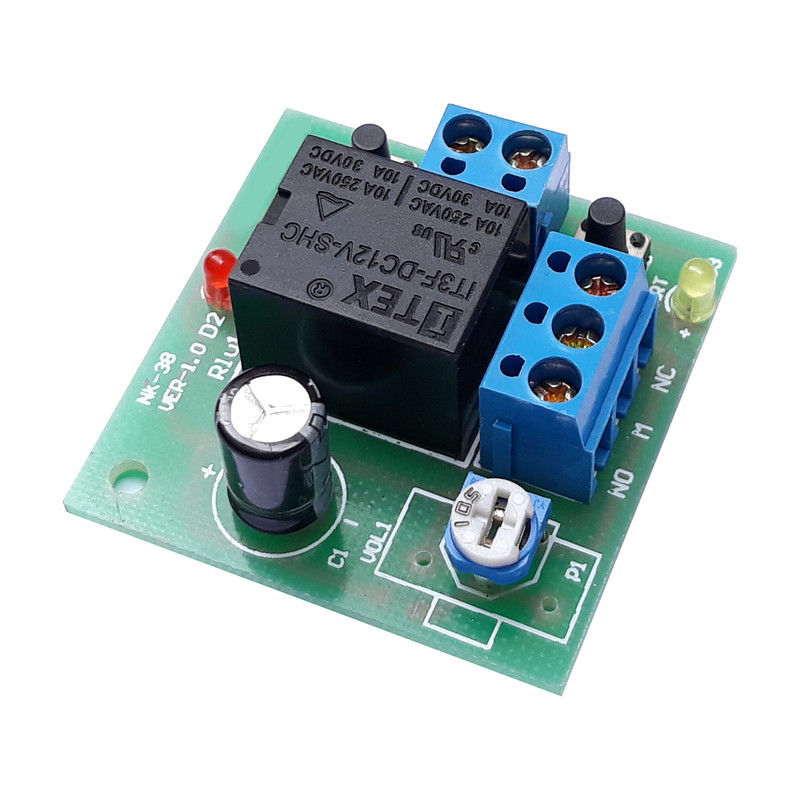

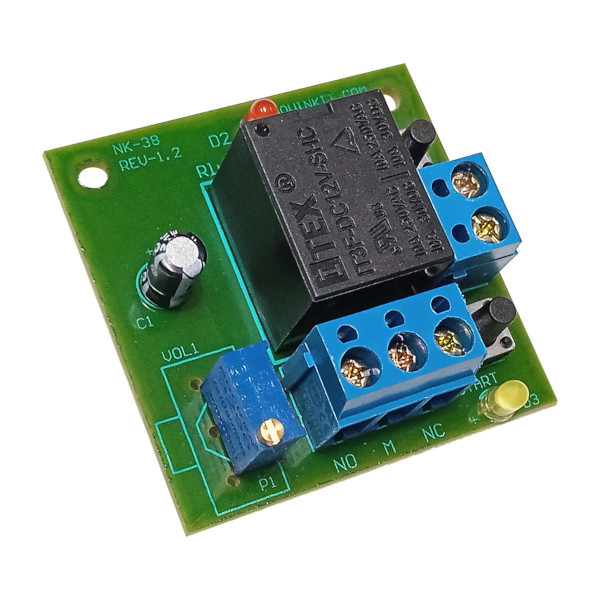

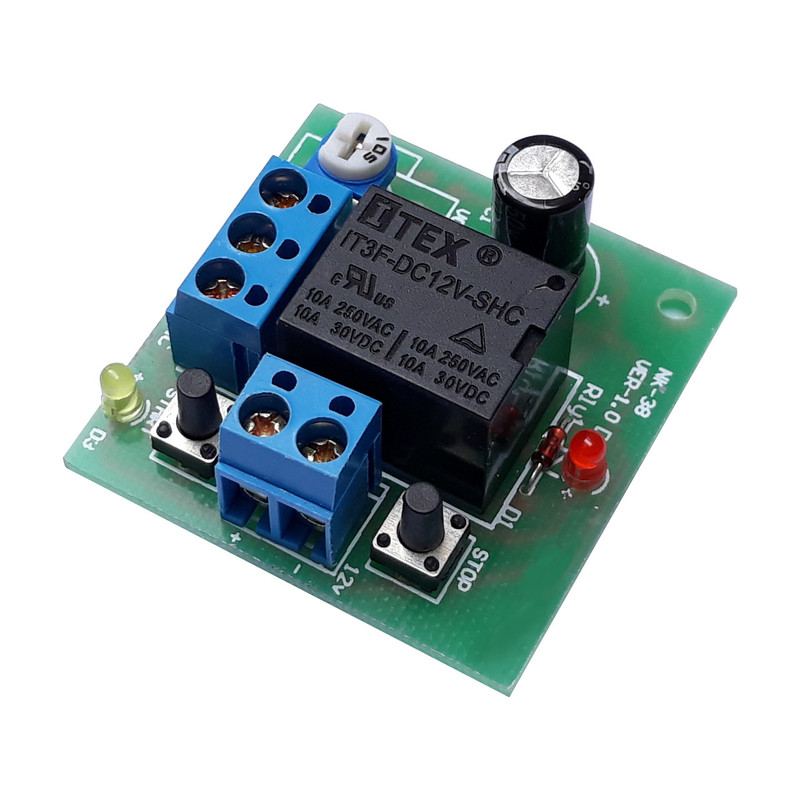

برد تایمر آیتکس مدل آنالوگ

این برد یک تایمر آنالوگ ساده 12 ولت می‌باشد که با فشردن کلید start رله آن وصل شده و بعد از زمان مشخص که توسط پتانسیومتر قابل تنظیم است خاموش می‌شود. با فشردن کلید stop می توان فورا رله را قطع کرد. زمان تایمگیری این برد از یک ثانیه تا حدود 3 دقیقه است. این تایمر دارای یک رله 10 آمپری بوده و می‌توان به کمک آن بارهای با ولتاژ 1 تا 220 ولت را کنترل کرد. با تعویض رله و بررسی ولتاژ خازن و تغییر مقاوت LED ها براحتی می‌توان این برد را در سایر ولتاژها از 3 تا 24 ولت استفاده نمود. کلید STOP برای تخلیه خازن به کارمی رود، بنابراین نگه داشتن همزمان کلید START و STOP سبب اتصال کوتاه تغذیه برد خواهد شد. از این کار اجتناب نمایید. تغذیه این برد در برابر اتصال معکوس محافظت نشده است.
