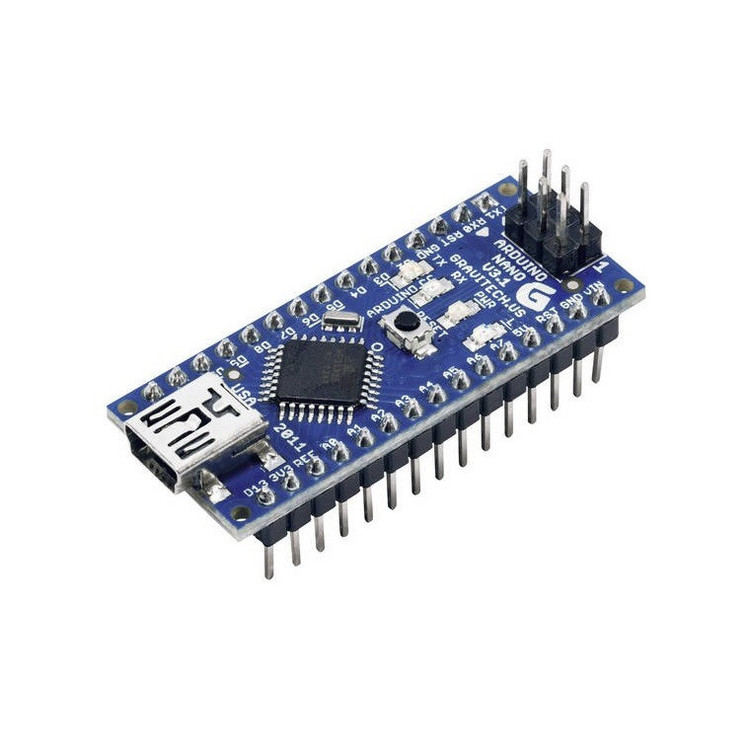

برد آردوینو نانو مدل R3

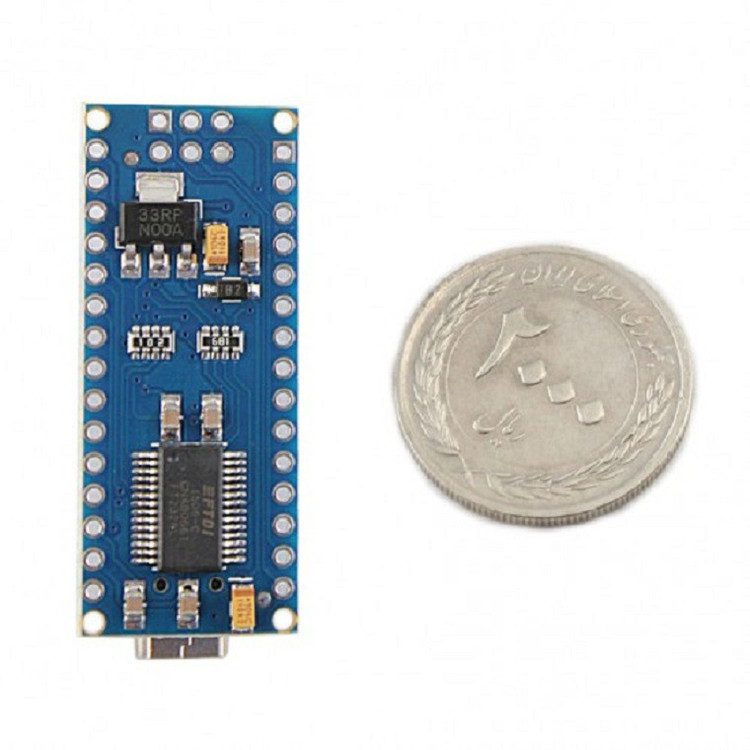

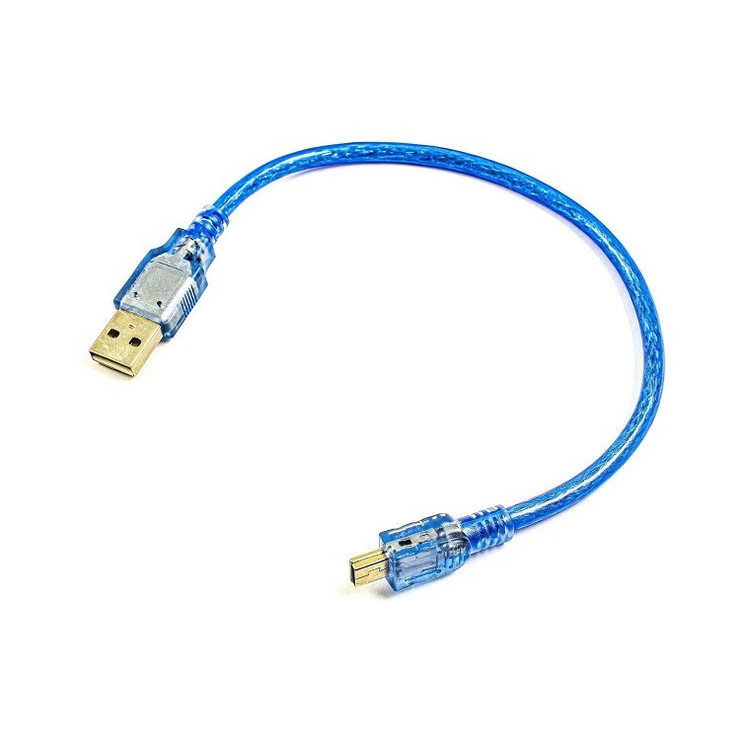

معرفی برد توسعه Arduino Nano Arduino Nano یک برد کوچک، کامل و مناسب برای استفاده به عنوان یک برد توسعه است. این ویژگی کم و بیش همان عملکرد Arduino UNO را دارد اما در یک ظاهر متفاوت است. البته فاقد جک برق DC است و به جای کابل استاندارد با کابل USB Mini-B کار می کند. هسته مرکزی این برد محبوب از سری AtMega328 می باشد. آردوینو پلتفرم سخت‌افزاری و نرم‌افزاری متن‌باز است. همان طور که قبل تر اشاره کردیم، پلتفرم آردوینو شامل یک میکروکنترلر تک‌بردی متن‌باز است که قسمت سخت‌افزار آردوینو را تشکیل می‌دهد. علاوه بر این، پلتفرم آردوینو یک نرم‌افزار آردوینو IDE که به منظور برنامه‌نویسی برای بردهای آردوینو طراحی شده‌است و یک بوت لودر نرم‌افزاری که بر روی میکروکنترلر بارگذاری می‌شود را در بر می‌گیرد. ویژگی های Arduino Nano Arduino Nano در سال 2008 ساخته و روانه بازار شد. همان اتصال و مشخصات صفحه Arduino Uno را در فاکتور شکلی کوچکتر ارائه می دهد. Arduino Nano مجهز به 30 هدر ورودی/خروجی نری است. با پیکربندی dip-30 است که می تواند با استفاده از نرم افزار IDE Arduino در محیط توسعه یکپارچه برنامه ریزی شود، البته این مورد برای همه برد های Arduino مشترک است و به صورت آنلاین و آفلاین اجرا می شود. این برد را می توان از طریق کابل micro-USB نوع b یا از طریق باتری 9 ولت تامین کرد. Arduino Nano دارای تعدادی امکانات برای برقراری ارتباط با رایانه یا میکروکنترلرهای دیگر است. ATmega328 ارتباط سریال UART را فراهم می کند که در پایه های دیجیتال 0 (RX) و 1 (TX) موجود است. نرم افزار آردوینو شامل یک سریال مانیتور است، که اجازه می دهد داده های متنی ساده از برد آردوینو ارسال شود. وقتی داده ها از طریق تراشه و اتصال USB به رایانه منتقل می شوند، LED های RX و TX روی برد چشمک می زنند. ATmega328 همچنین از ارتباطات I2C (TWI) و SPI پشتیبانی می کند. نرم افزار Arduino شامل یک کتابخانه Wire برای ساده سازی استفاده از گذرگاه I2C است.
