ماژول نمایشگر مدل RGB_Graphical_LCD کد 240x240_SPI

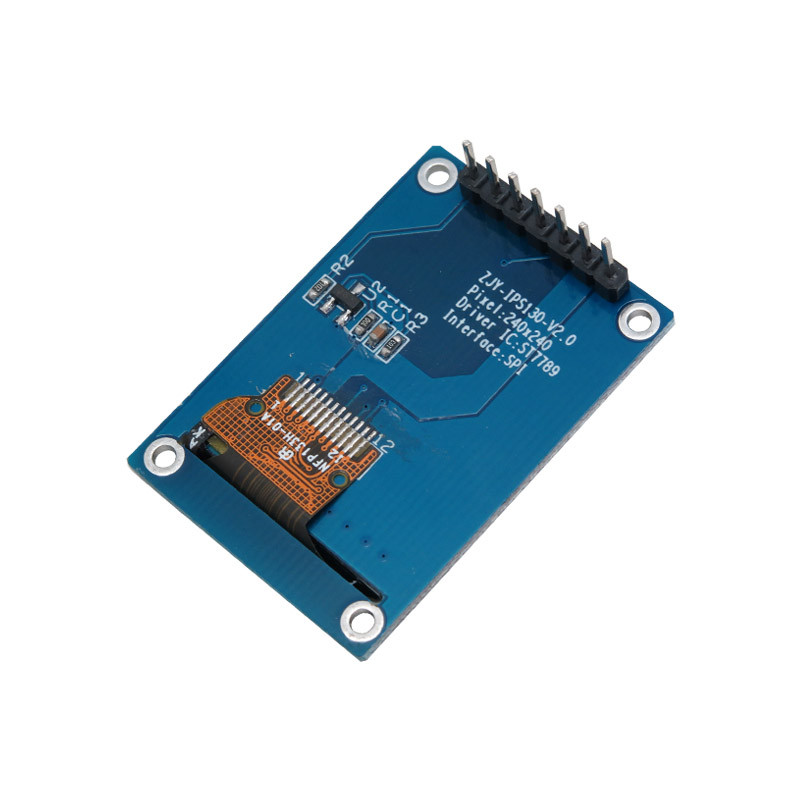

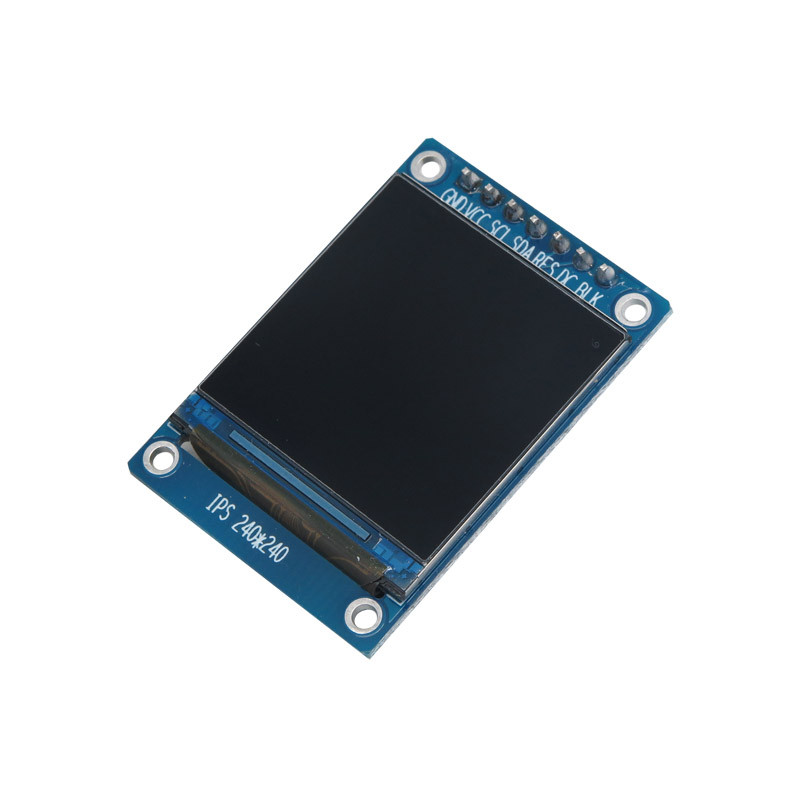

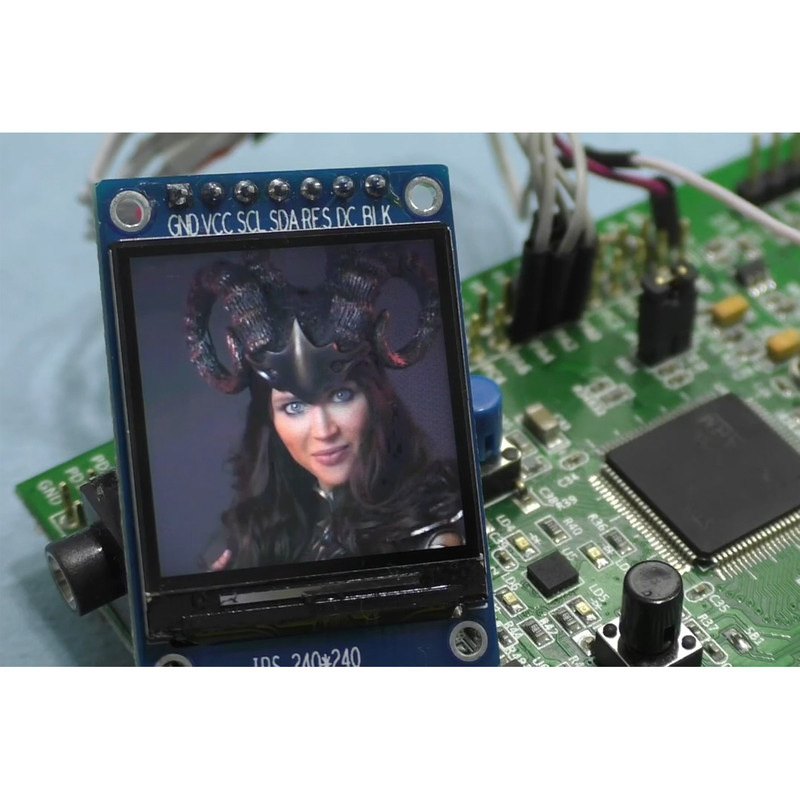

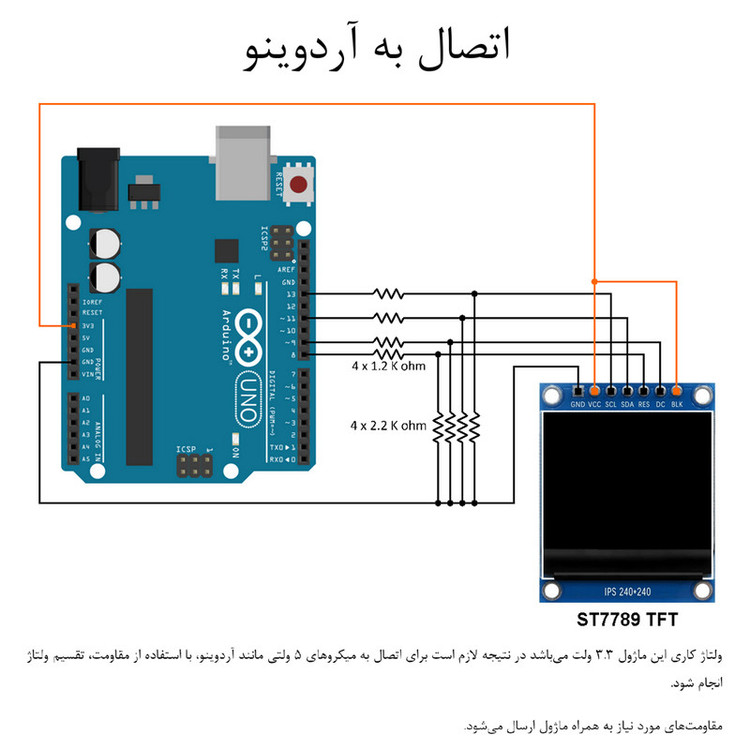

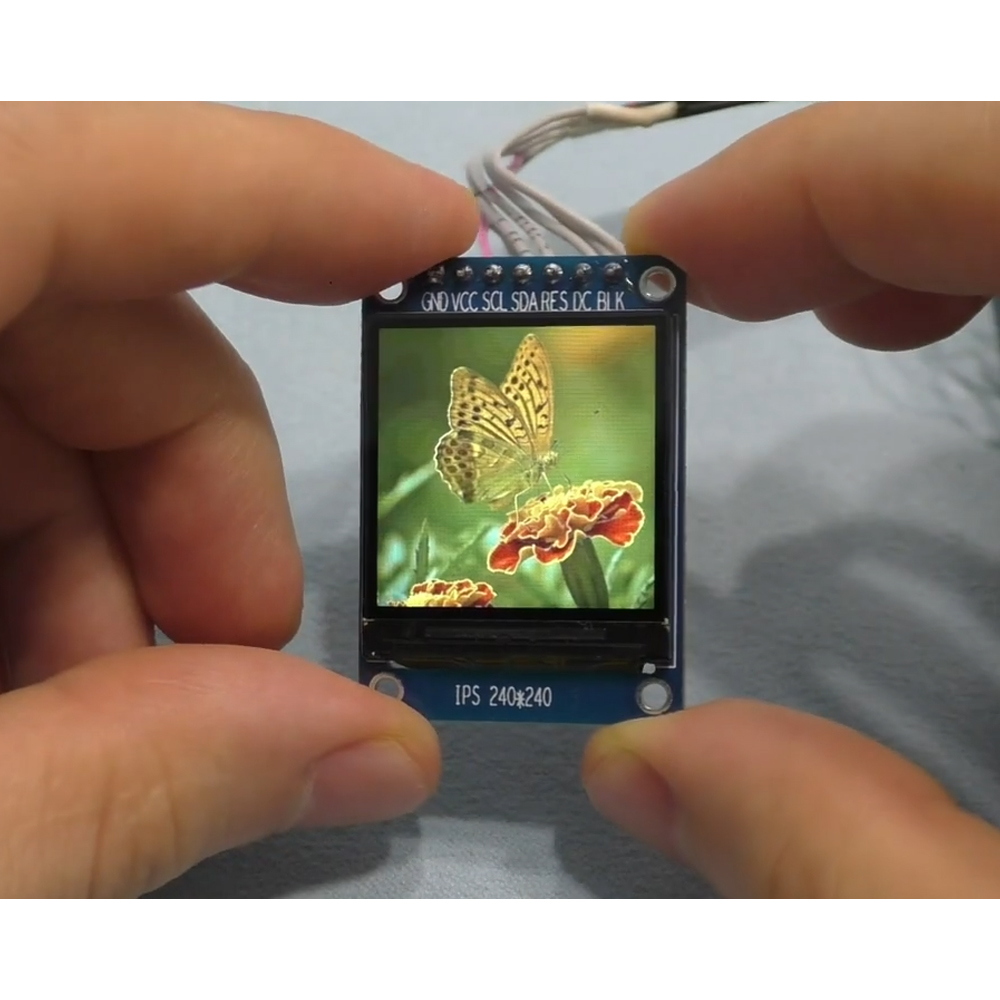

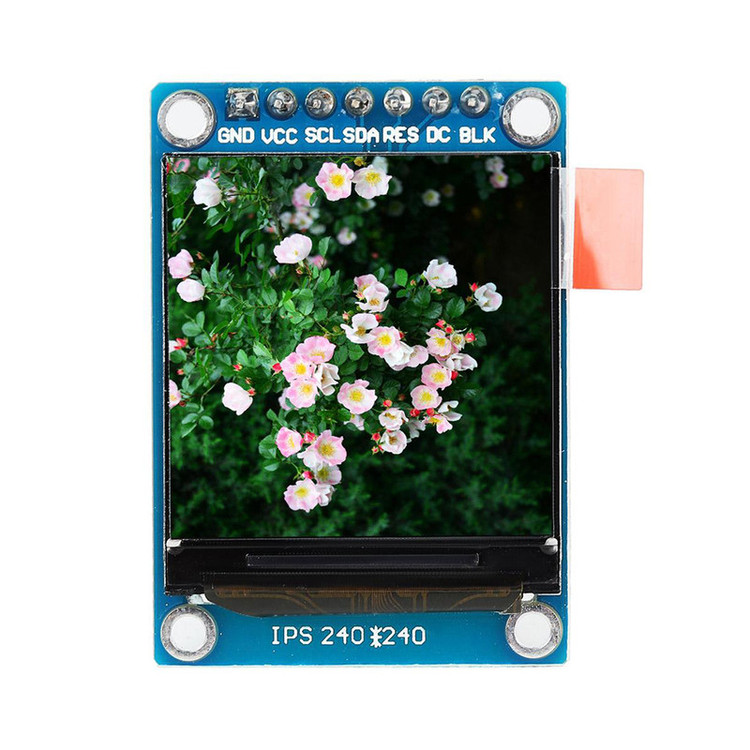

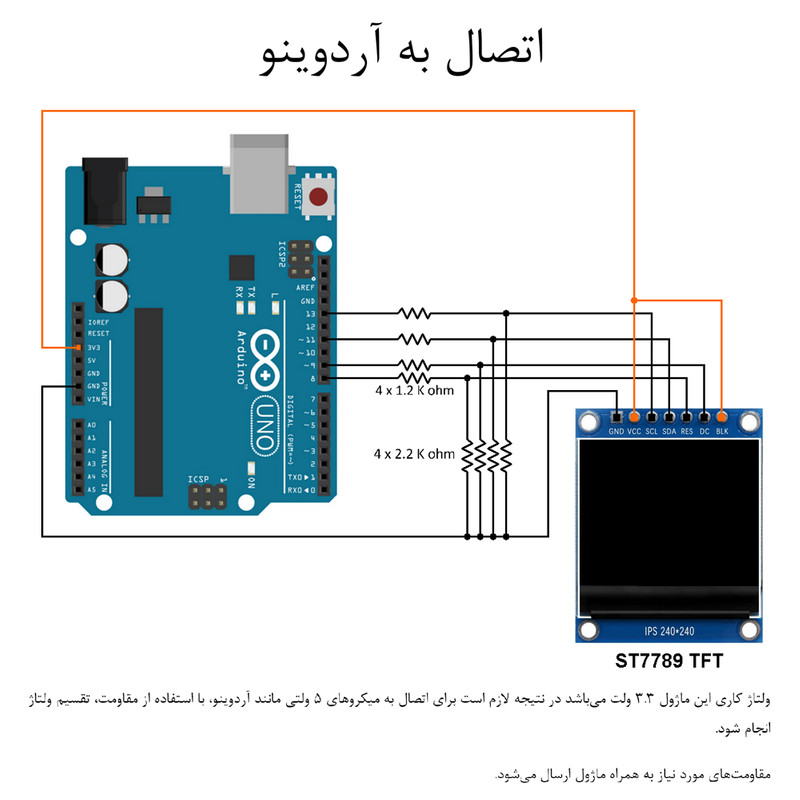

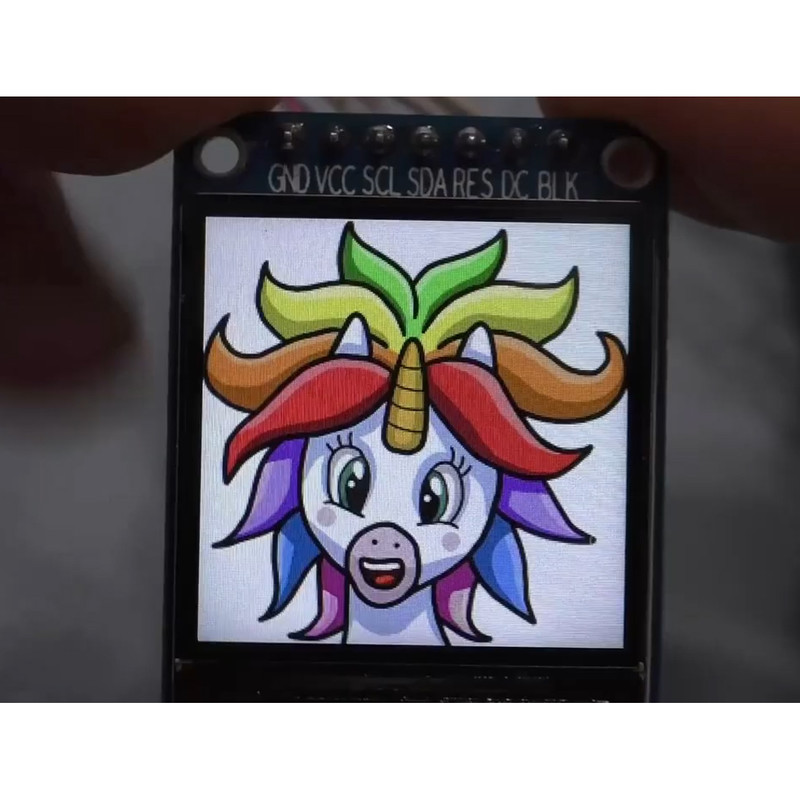

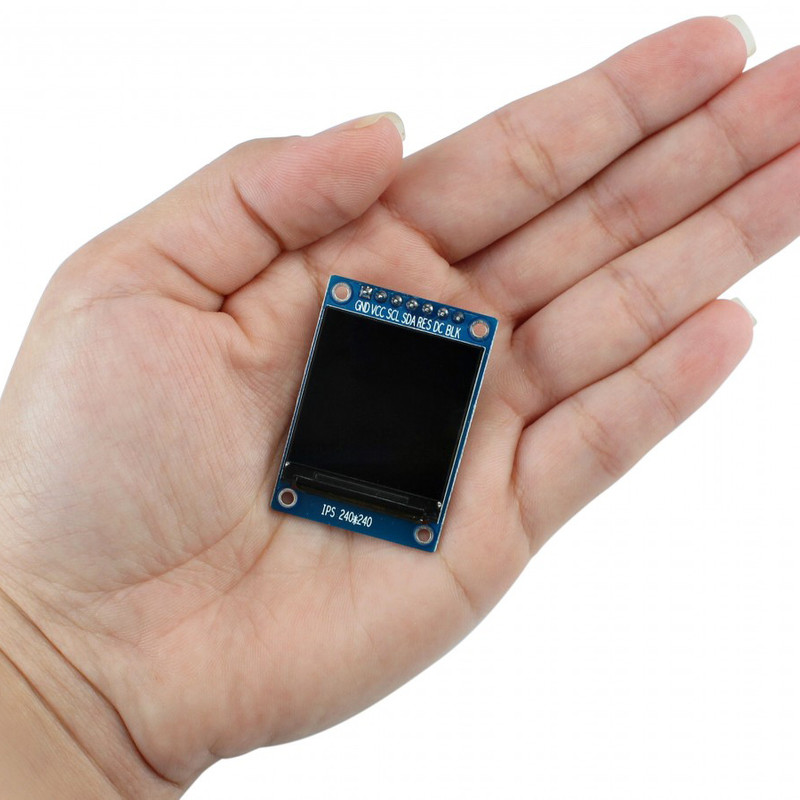

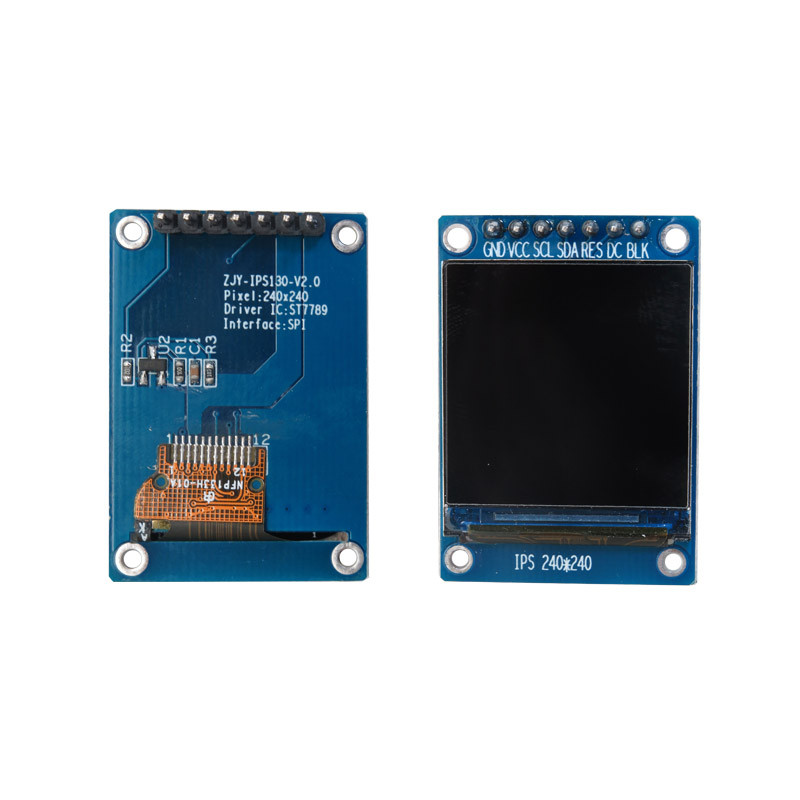

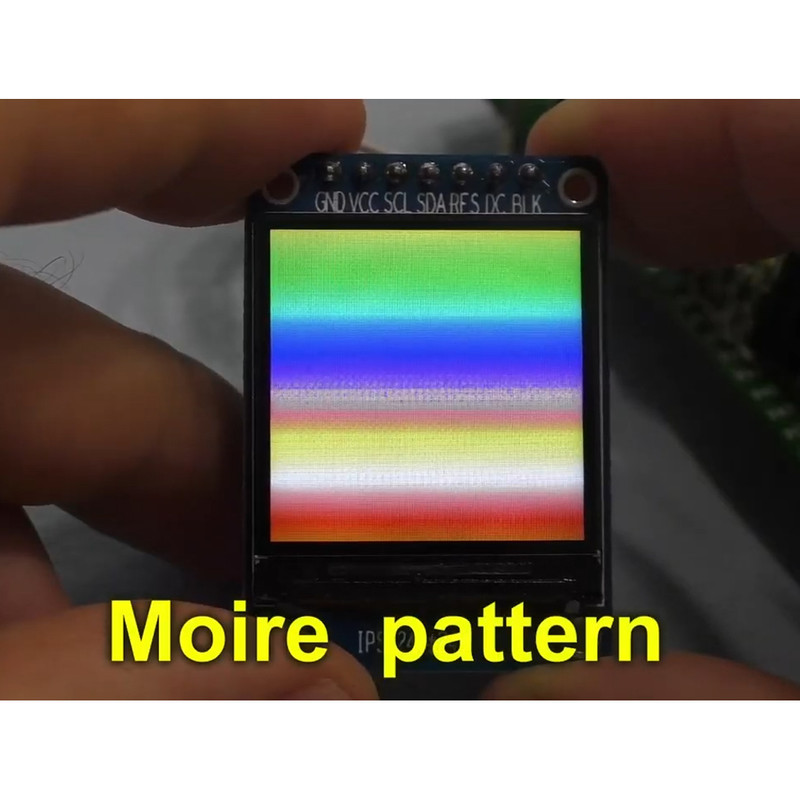

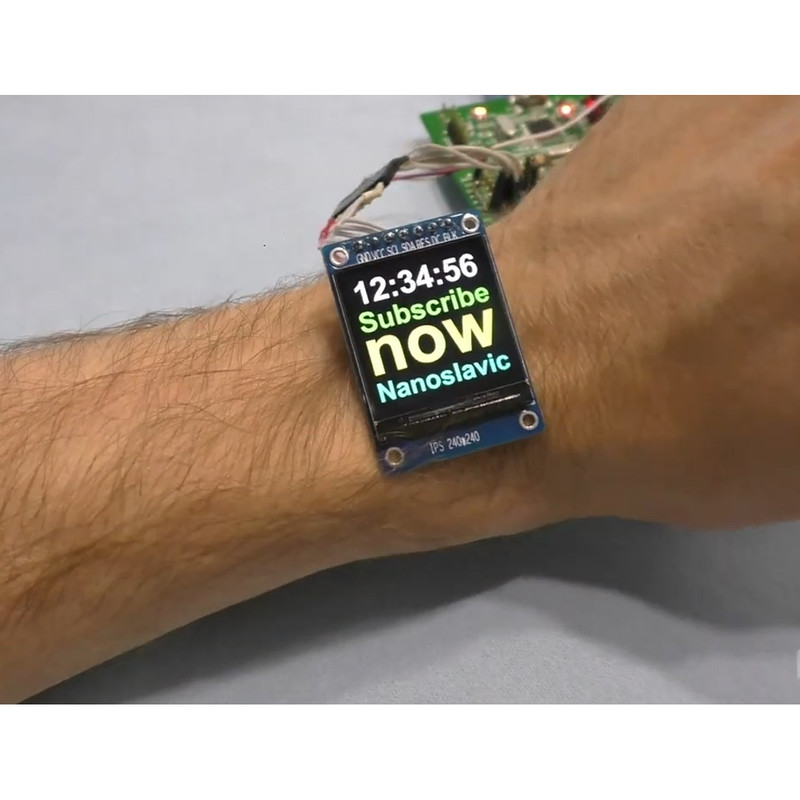

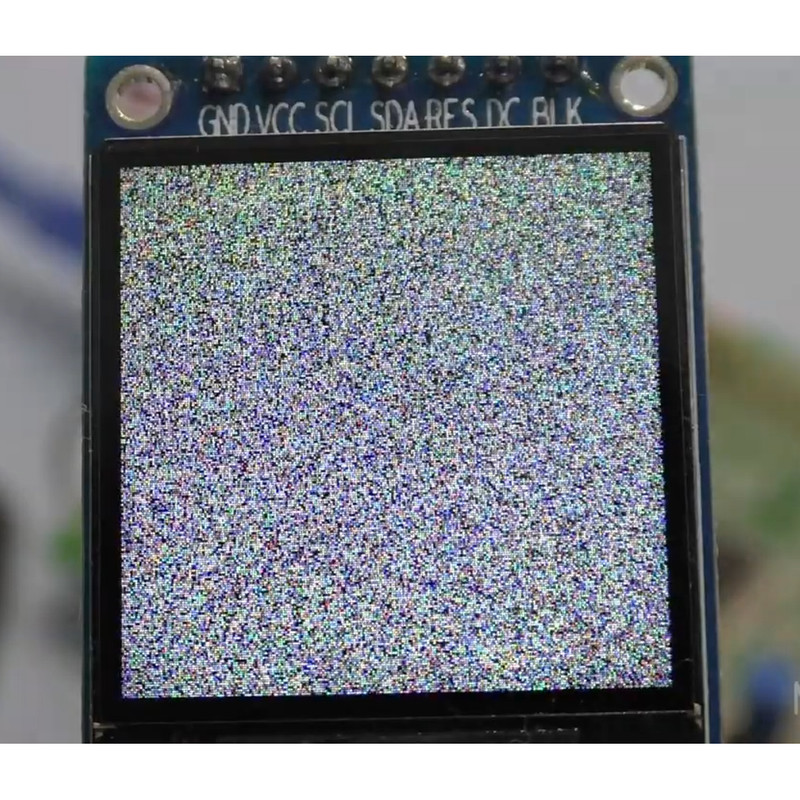

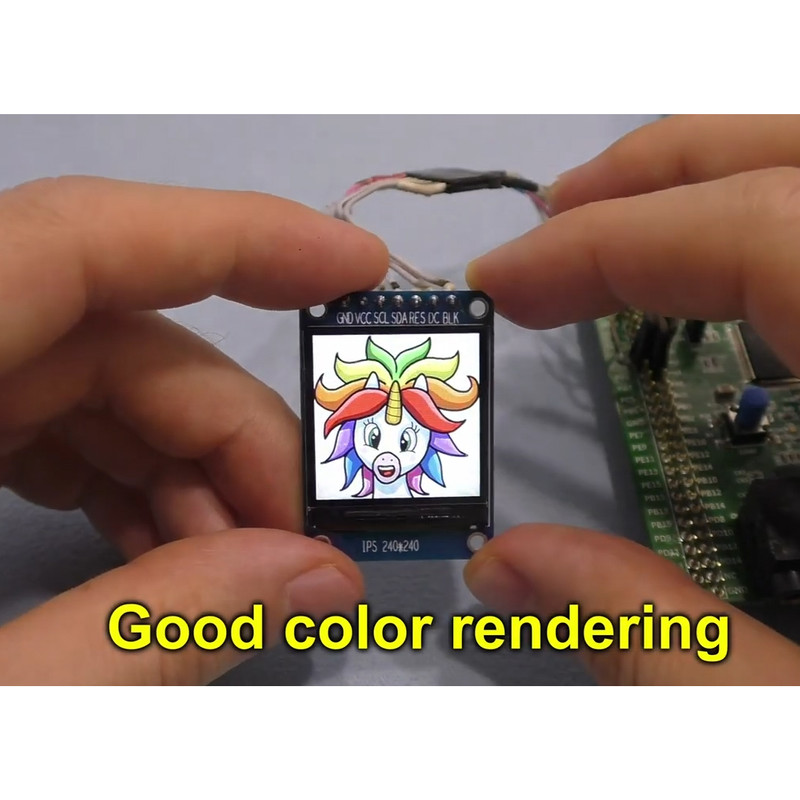

ماژول‌های نمایشگر در پروژه‌های میکروکنترلر و ساخت دستگاه‌های گوناگون کاربرد زیادی دارند. این مدل، یک صفحه نمایش رنگی از نوع LCD IPS با سایز 1.3اینچ، وضوح تصویر 240 در 240 پیکسل و قابلیت نمایش 65 هزار رنگ است. پروتکل ارتباطی این ماژول SPI بوده و با میکروکنترلرهایی که از پروتکل پشتیبانی می‌کنند سازگار است. مدل درایور این صفحه ST7789 است که با جستوجوی نام آن، می‌توانید دیتاشیت و راهنمای استفاده را ببینید. برای راه‌اندازی این ماژول لازم است 4 پین دیتا به میکروکنترلر متصل شوند. دو پایه هم برای تغذیه‌ی ماژول مورد نیاز است. دقت شود که ولتاژ کاری این ماژول 3.3 ولت است و Vcc باید به پین 3.3v متصل شود. برای نمونه نحوه‌ی اتصال به بورد آردوینوی اونو را در تصاویر موجود است. در صورتی که میکروکنترلر مورد استفاده 5 ولتی است (مانند اکثر بوردهای آردوینو)، لازم است ولتاژ پایه‌های دیتا را نیز با استفاده از مقاومت و تقسیم ولتاژ به حدود 3 ولت کاهش دهید. نحوه‌ی انجام این کار نیز در تصویر نمونه اتصال آمده است. 8 عدد مقاومت برای انجام این کار به همراه ماژول ارسال می‌شود. با قرار دادن مقاومت مابین پین های BLK و GND می‌توانید نور پس زمینه ماژول را کنترل کنید و در صورت قرار ندادن مقاومت نور پس زمینه در حداکثر قرار می‌گیرد. کیفیت نمایش در تصاویر کالا قابل مشاهده است.
