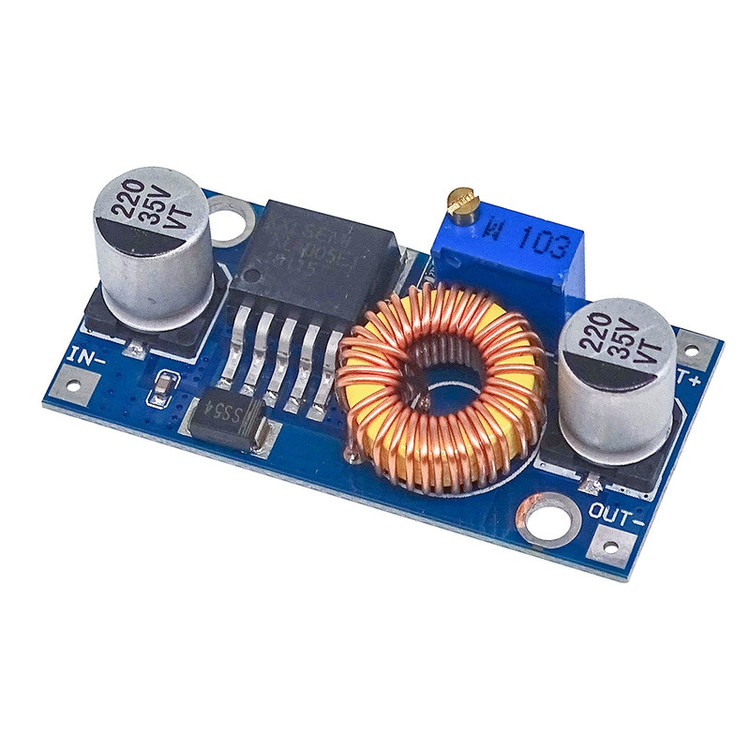

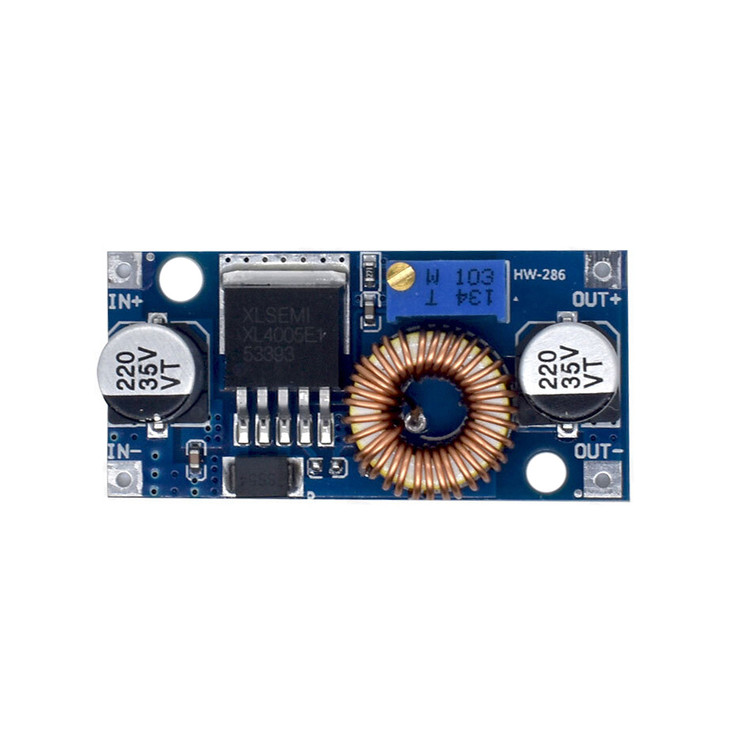

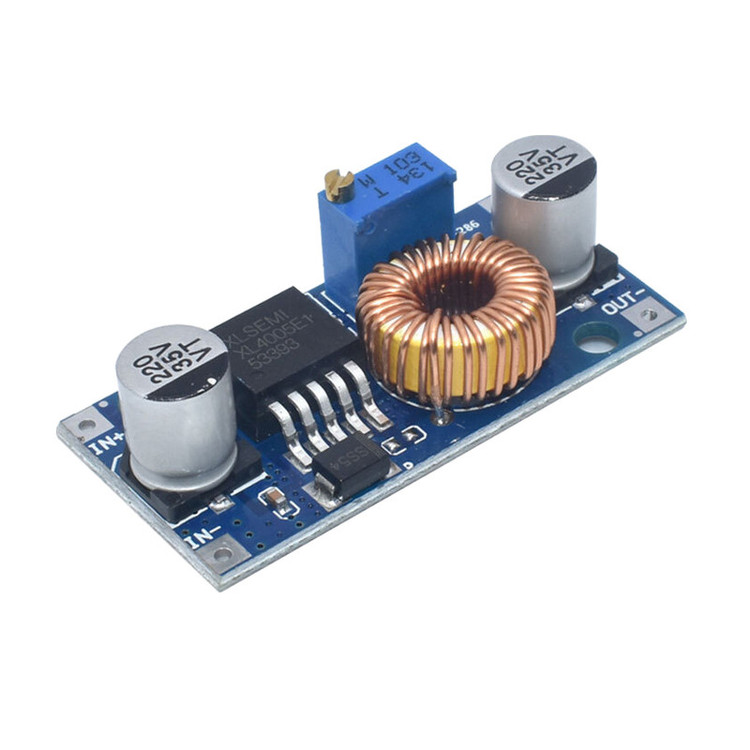

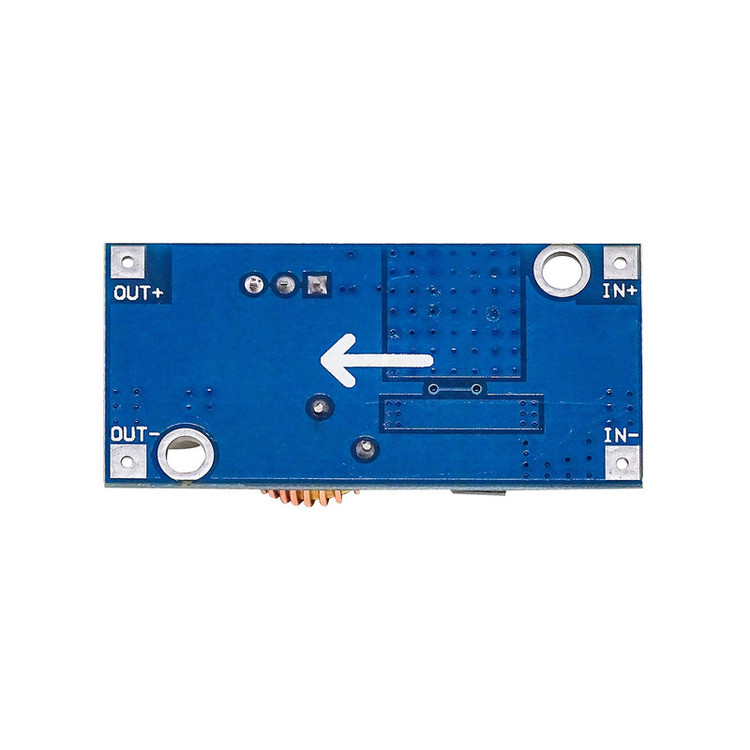

ماژول رگولاتور کاهنده ولتاژ مدل 286 کد xl

عملکرد این ماژول، کاهش ولتاژ dc است. به این صورت که با دادن ولتاژی بین 4 تا 36 ولت به ورودی، می‌توانید ولتاژی بین 1.25 تا 35 ولت را در خروجی داشته باشید. البته توجه کنید که ولتاژ خروجی همواره کمتر از ولتاژ خروجی خواهد بود و حداقل تفاوت ولتاژ ورودی و خروجی، حدود 1 ولت است. ولتاژ خروجی با مولتی ترن موجود روی برد قابل تنظیم است. مدل مولتی ترن استفاده شده w103 با مقدار 10 کیلو اهم می‌باشد که در صورت نیاز می‌توان آن را با ولوم 10 کیلو اهم تعویض نمود (نیازمند لحیم کاری). توان خروجی این ماژول بدون استفاده از خنک‌کننده (هیت سینک و فن اضافه)، 20 وات و در صورت استفاده از خنک‌کننده مناسب، حداکثر 50 وات است. همچنین حداکثر جریان خروجی این ماژول 5 آمپر است. (توان = ولتاژ ضربدر جریان) مکانیزم کاهش ولتاژ در این ماژول، سوئیچینگ با فرکانس 180 کیلوهرتز و بازدهی آن، حداکثر 96 درصد است. (هر چه اختلاف ولتاژ ورودی و خروجی کمتر باشد، بازدهی بیشتر می‌شود) در هنگام استفاده، به قطب های مثبت و منفی ورودی توجه شود. محافظتی برای اتصال معکوس ولتاژ ورودی وجود ندارد و در صورت اتفاق، آی سی آسیب می‌بیند. در صورت نیاز از دیود مناسب در ورودی استفاده شود. محافظت در برابر جریان بیش از حد و اتصال کوتاه (به صورت لحظه‌ای) دارد. لطفا از اتصال کوتاه خروجی به صورت عمدی خودداری کنید. آی سی سوئیچینگ این ماژول، مدل XL4005 می‌باشد. شارژ انواع باتری‌ها و تامین ولتاژ لامپ‌های ال ای دی بدون درایور، از کاربردهای نمونه‌ی این وسیله است.
