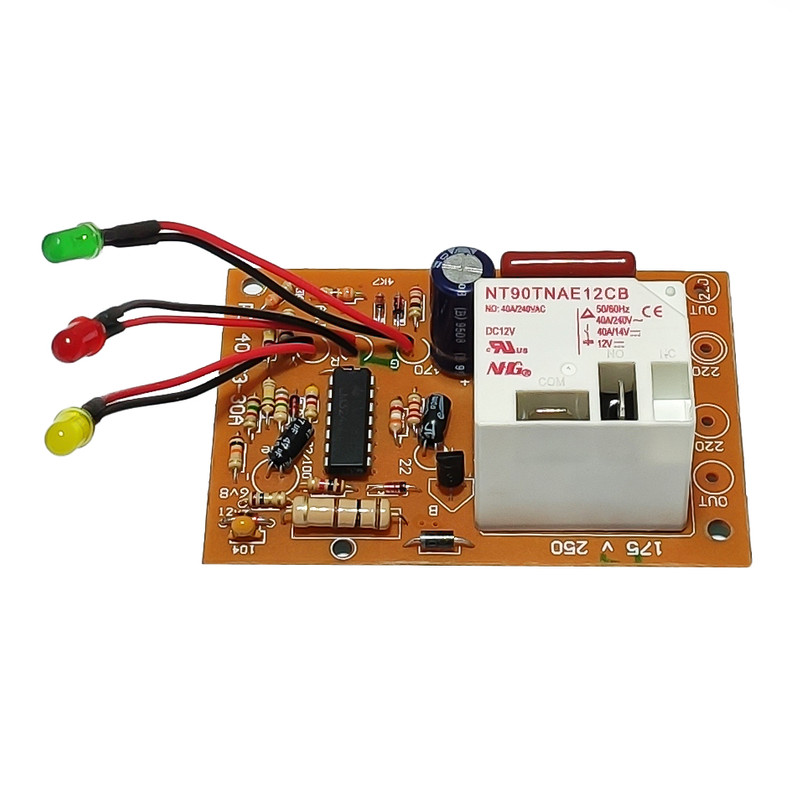

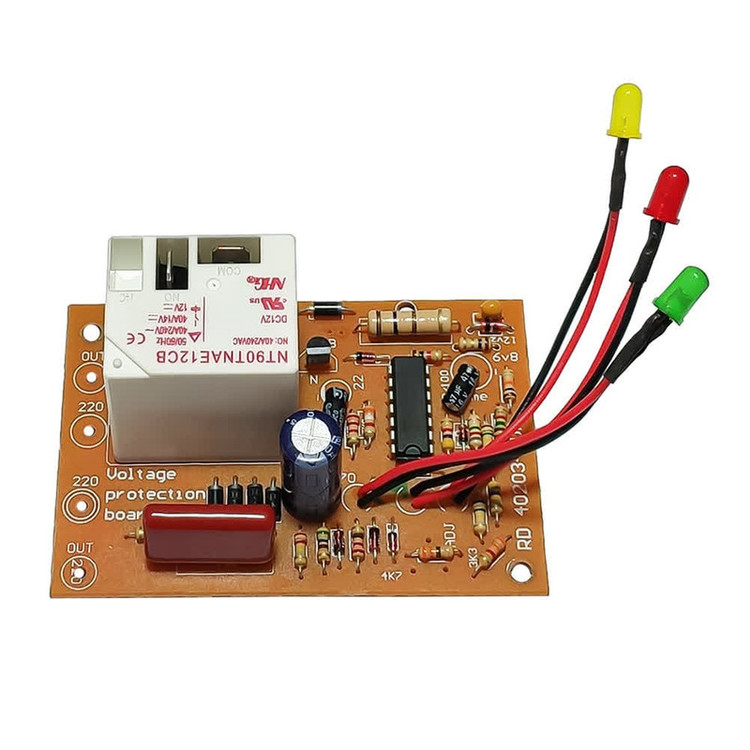

برد محافظ تک فاز مدل TVP-AC40

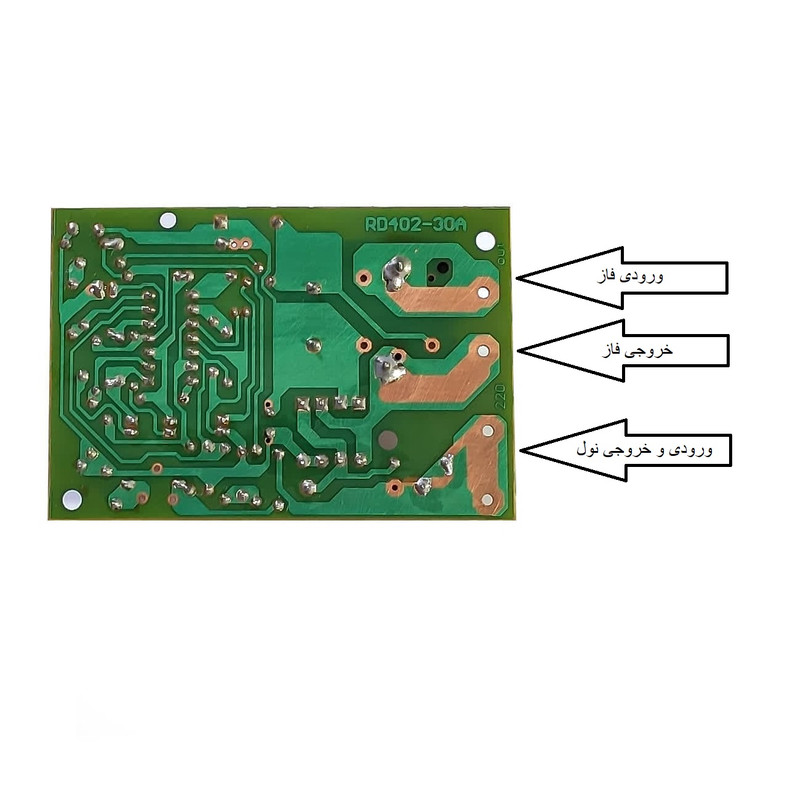

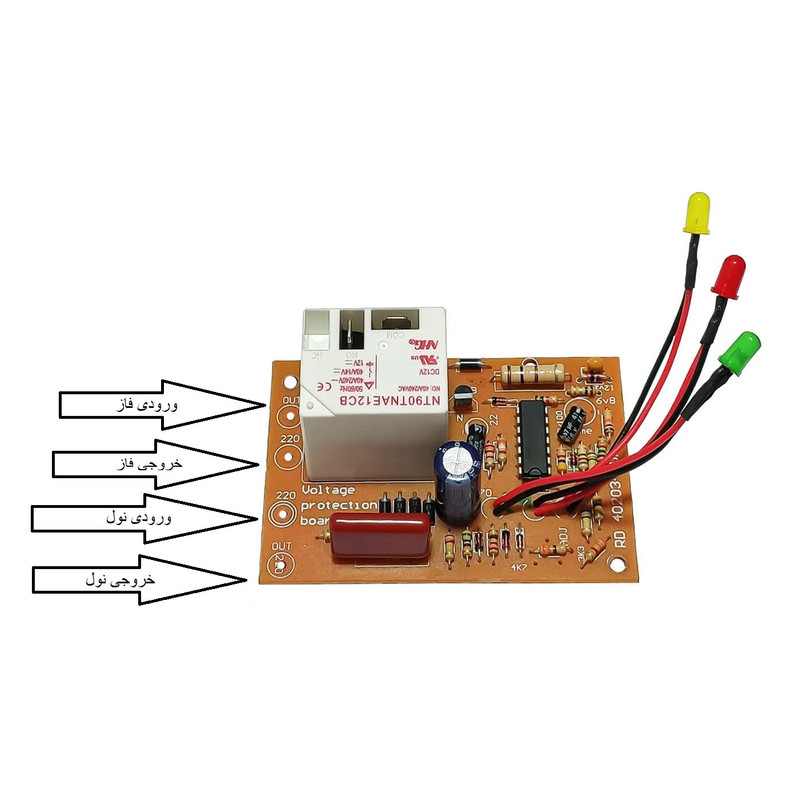

دستگاههای محافظ ولتاژ در اغلب اماکن و منازل جهت حفاظت از دستگاههای الکتریکی به کار گرفته می شوند . یکی از دستگاههایی که محافط ولتاژ برای آن ضروری است برد محافظ تک فاز و کولر می باشد . برد محافظ تک فازو کولر مدل TVP-AC40 یک دستگاه کامل محافظ ولتاژ با جریان خروجی 40 آمپر است و فقط به سیم ورودی و خروجی نیاز دارد همچنین این برد را می توان برای ساخت یک محافظ تک فاز که در کنار کنتور برق قرار داده می شود به کار برد .البته در صورتی که دستگاه محافظ را قرار است تعمیر کنید برد آسیب دیده و ال ای دی ها را از جای خود خارج می کنید و این برد را به جای آن قرار داده و ال ای دی ها را بر روی جعبه نصب می کنید . همچنین می توانید با داشتن یک جعبه پلاستیکی که در دیجی کالا و در این فروشگاه نیز انواع مختلف آن موجود است (و یا جعبه فلزی با رعایت اصول عایق سازی ) این برد را در داخل آن تعبیه کرده و ساخت یک محافظ کولر یا تک فاز را تجربه کنید . نحوه اتصال سیم های ورودی و خروجی دستگاه در تصاویر شرح داده شده است . با متصل شدن برق به دستگاه ال ای دی زرد روشن شده و بعد از سپری شدن زمان حدود 3 دقیقه ، خاموش می شود و ال ای دی سبز روشن می شود همزمان رله عمل کرده و خروجی برق دار می شود . ال ای دی قرمز در صورتی که ولتاژ شبکه برق شهر به زیر 170 ولت و یا بالای 250 ولت برود روشن شده و برق خروجی را قطع می کند . در مراحل نصب و راه اندازی و تست دستگاه بدلیل کار با ولتاژ 220 ولت شهری ، الزامات ایمنی در نظر گرفته شود .
