قابلیت ها:کنترل شدت نور لامپ یا LED
کنترل دور موتور
کنترل گرمای المنت
ویژگی‌های قطعات الکترونیکی:آموزشی , صنعتی , عمومی
اقلام همراه:برگه راهنمای فارسی
سایر توضیحات:ولتاژ کاری 5 الی 12 ولت
حداکثر جریان بار 3 آمپر

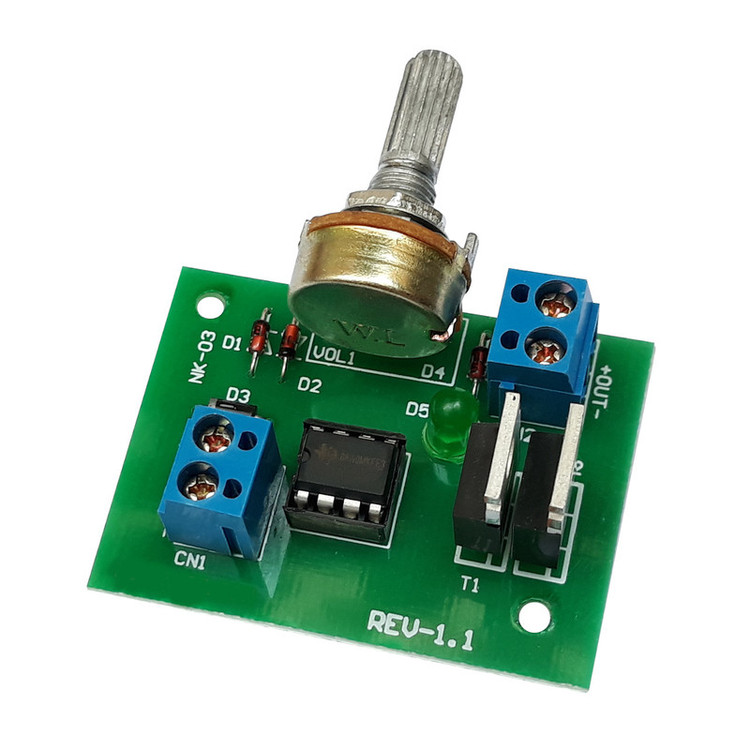

دیمر مدل 12V-3A
برند:متفرقه
مشخصات
قابلیت ها
کنترل شدت نور لامپ یا LED کنترل دور موتور کنترل گرمای المنت
ویژگی‌های قطعات الکترونیکی
آموزشی , صنعتی , عمومی
اقلام همراه
برگه راهنمای فارسی
سایر توضیحات
ولتاژ کاری 5 الی 12 ولت حداکثر جریان بار 3 آمپر
ابعاد
50x36x30 میلی‌متر
توضیحات

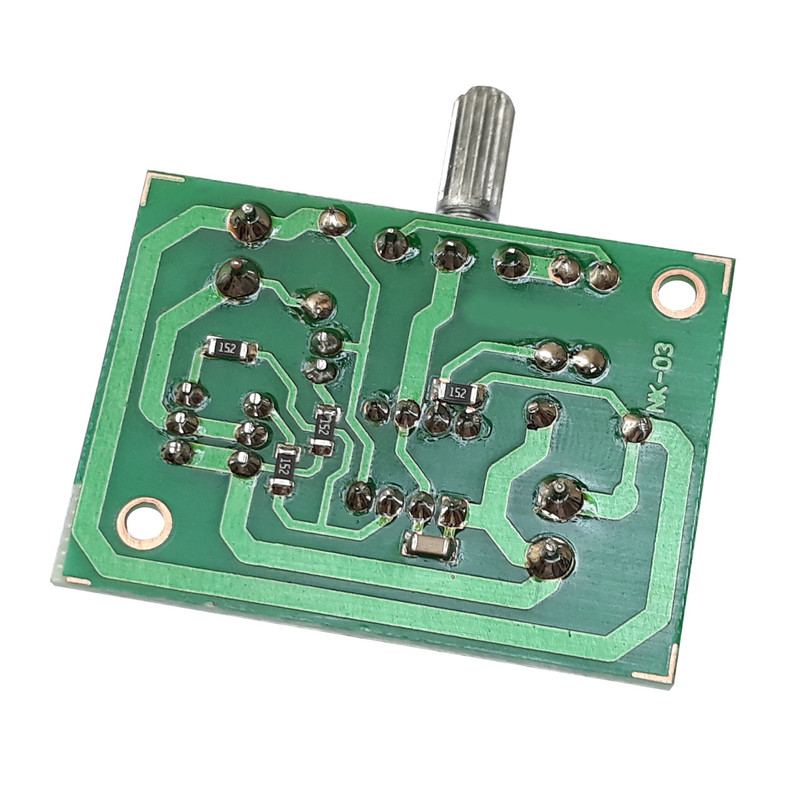

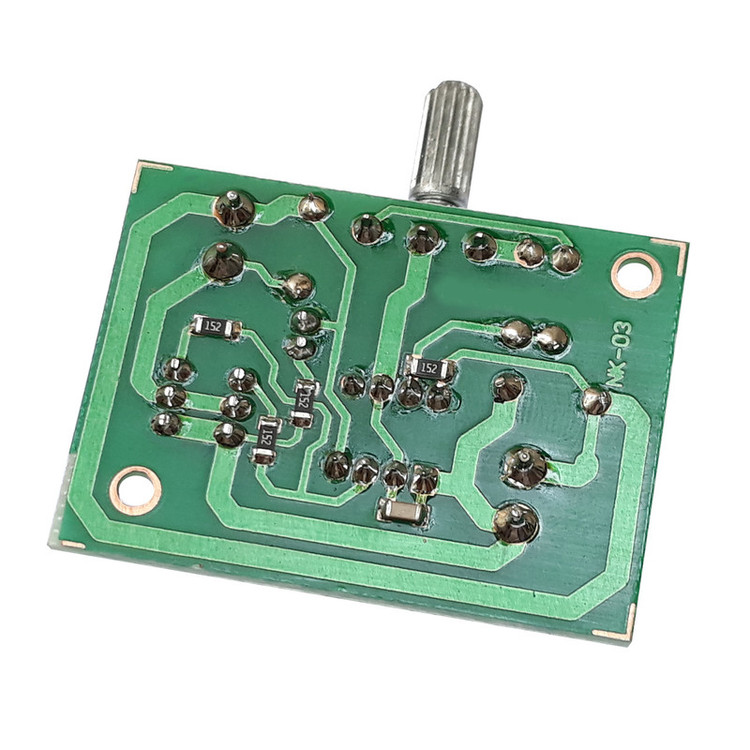

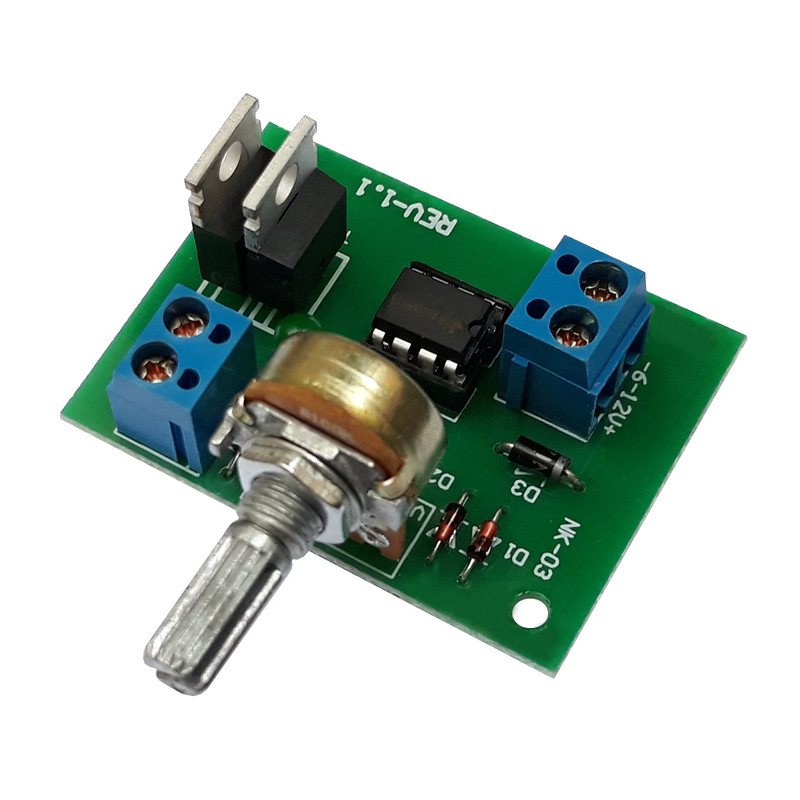

برد دیمر 5 تا 12 ولت برای کنترل شدت نور لامپ یا LED، کنترل دور موتور و غیره با شدت جریان حداکثر 3 آمپر به کار می‌رود. دیمرها با ثابت نگه داشتن ولتاژ و تغییر Duty Cycle سبب کاهش سرعت یا نور مصرف کننده می‌شوند. اساس کار این برد ایجاد موج PWM با فرکانس بالا بوده و این فرکانس توسط آی‌سی 555 ایجاد می‌شود و با کمک ولوم می‌توان درصد Duty Cycle را تغییر داد. خروجی این موج توسط دو عدد ماسفت IRF تقویت شده و به مصرف کننده می‌رود.
