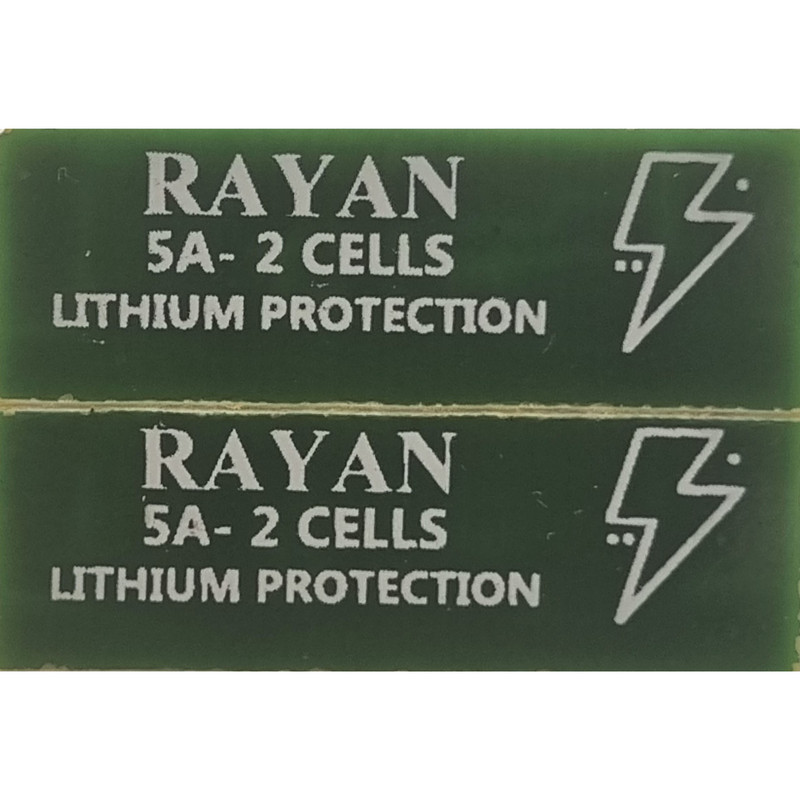

ماژول محافظ شارژ و دشارژ باتری لیتیومی مدل 2S-5A بسته 2 عددی

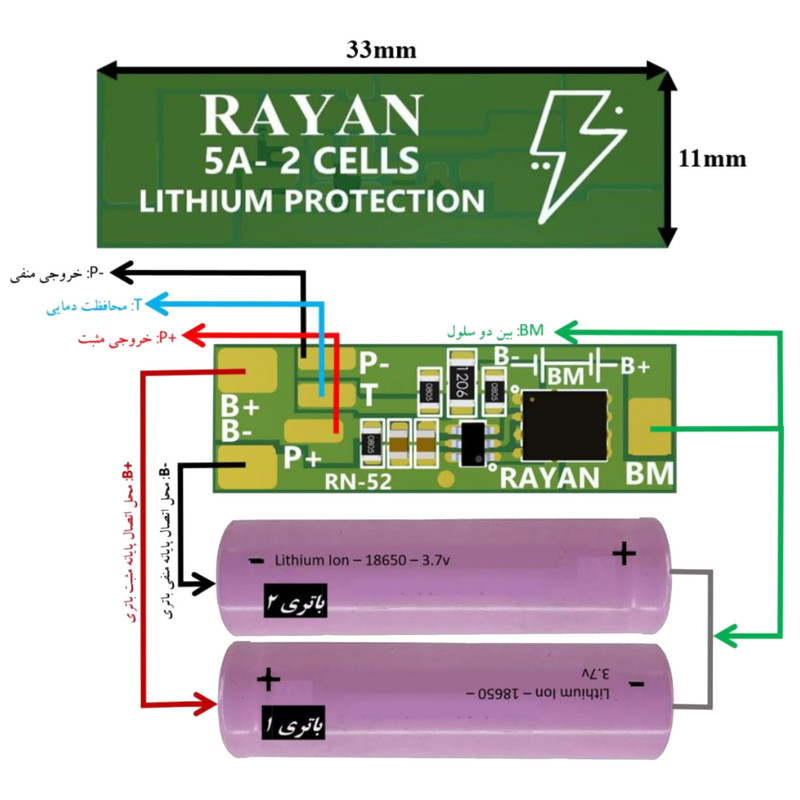

برد محافظ باتری لیتیومی رایان: برد محافظ شارژ باتری لیتیومی دو سل رایان با امکان عبور جریان 4.5 آمپری به صورت دائمی و 5 آمپری به صورت لحظه ای و خروجی سه سیمه امکان استفاده از این برد را در انواع پک های دو سلولی را دارد. روش اتصال: +B تنها به قطب مثبت دو باتری سری شده، متصل می شود. BM به نقطه ی مشترک اتصال سری باتری ها، متصل می شود. -B تنها به قطب منفی دو باتری سری شده، متصل می شود. +P بعنوان پایانه خروجی مثبت باتری برای دشارژ همچنین پایانه ورودی مثبت باتری برای شارژ استفاده می شود. -P بعنوان پایانه خروجی منفی باتری برای دشارژ همچنین پایانه ورودی منفی باتری برای شارژ استفاده می شود. T یک NTC بین پایه T و -P وجود دارد که جهت محافظت از دمای بالای باتری می باشد.
