ماژول آمپلی فایر تک کانال کد 60w_GHS

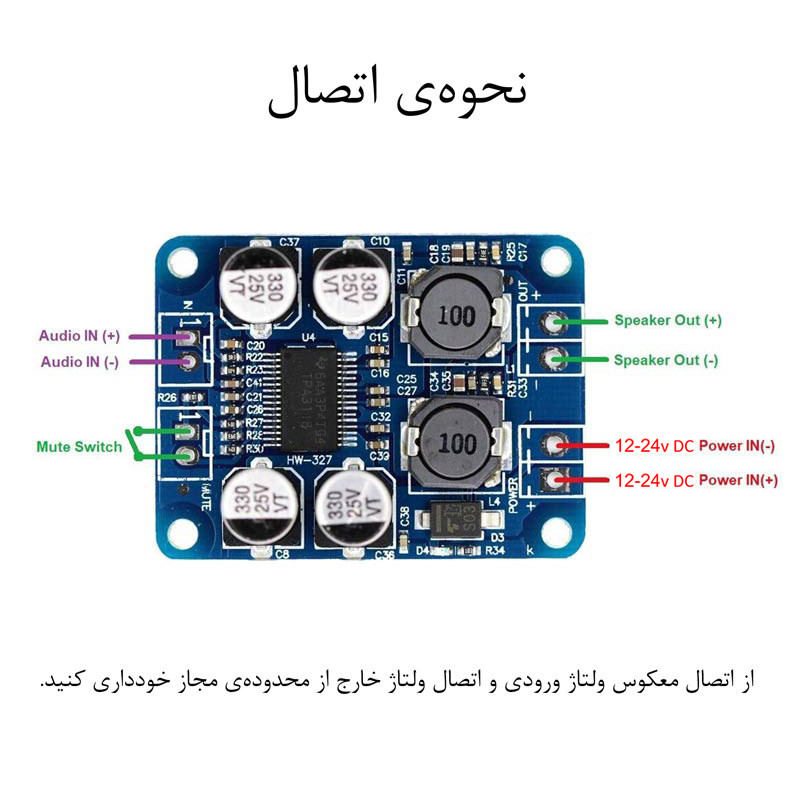

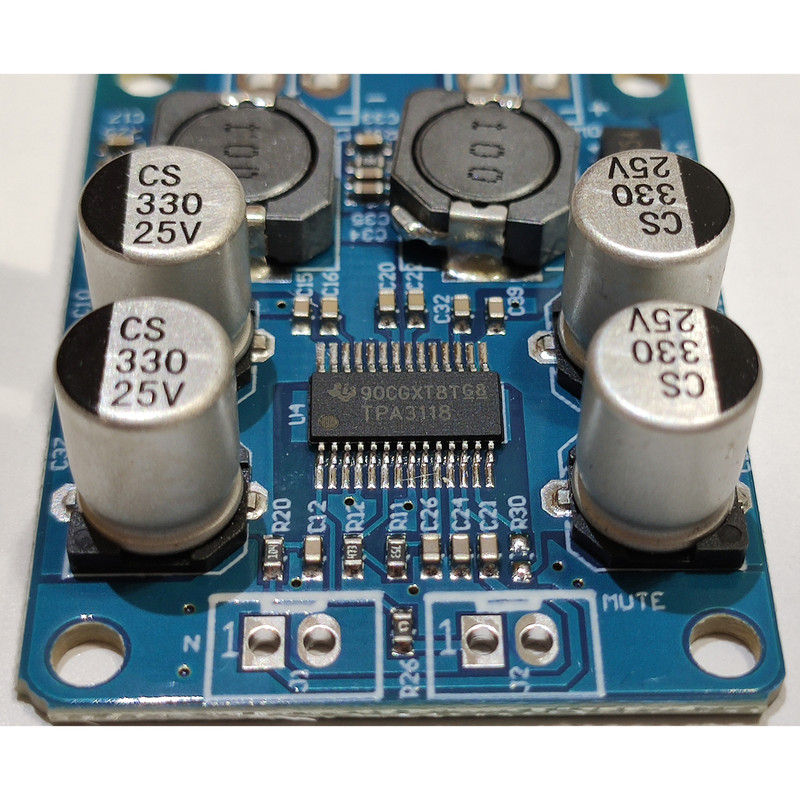

کاربرد ماژول‌های آمپلی فایر دریافت صدا از منبع، تقویت آن و انتقال به اسپیکر (باند) برای پخش است. این ماژول با استفاده از چیپست TPA3118 از کلاس D، خروجی صدای با کیفیت و با توان بالا ارائه می‌دهد. حداکثر توان خروجی این ماژول 60 وات می‌باشد (برای رسیدن به این عدد، لازم است ماژول را با ولتاژ 20 ولت و جریان 3 آمپر تغذیه کنید و از باند با امپدانس 8 اهم استفاده کنید). ولتاژ تغذیه‌ی این ماژول 12 الی 24 ولت DC می‌باشد که استفاده از آن را با برق اتومبیل و یا آداپتورهای 12 ولت ممکن می‌سازد. جریان مورد نیاز برای تغذیه 3 آمپر است. البته با استفاده از آداپتور 12 ولت 1 آمپر نیز ماژول راه اندازی شده و قابل استفاده می‌باشد اما برای دریافت حجم صدای بالا و عدم کاهش کیفیت خروجی در ولوم بالا (به اصطلاح سکته کردن صدا)، لازم است از جریان توصیه شده (3 آمپر) استفاده نمایید. از کاربردهای این ماژول، تعمیر یا ساخت سیستم پخش خانگی و سیستم صوتی اتومبیل را می‌توان نام برد. نحوه‌ی انجام اتصالات در تصاویر موجود است. از اتصال کوتاه خروجی خودداری نمایید زیرا موجب صدمه دیدن آی سی خواهد شد.
