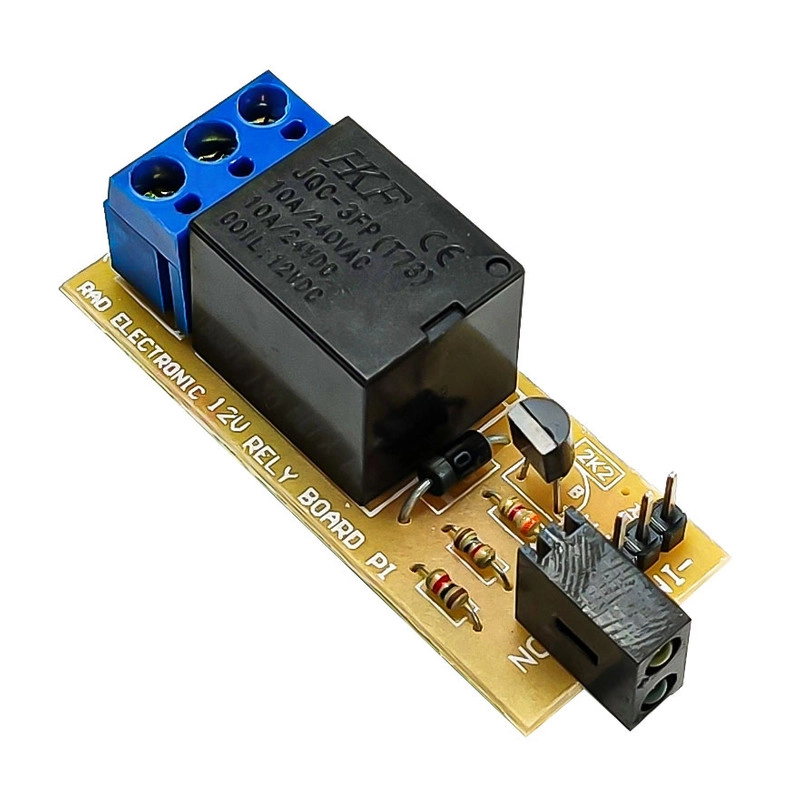

ماژول رله 12 ولت رادالکترونیک مدل TKR-12P4012

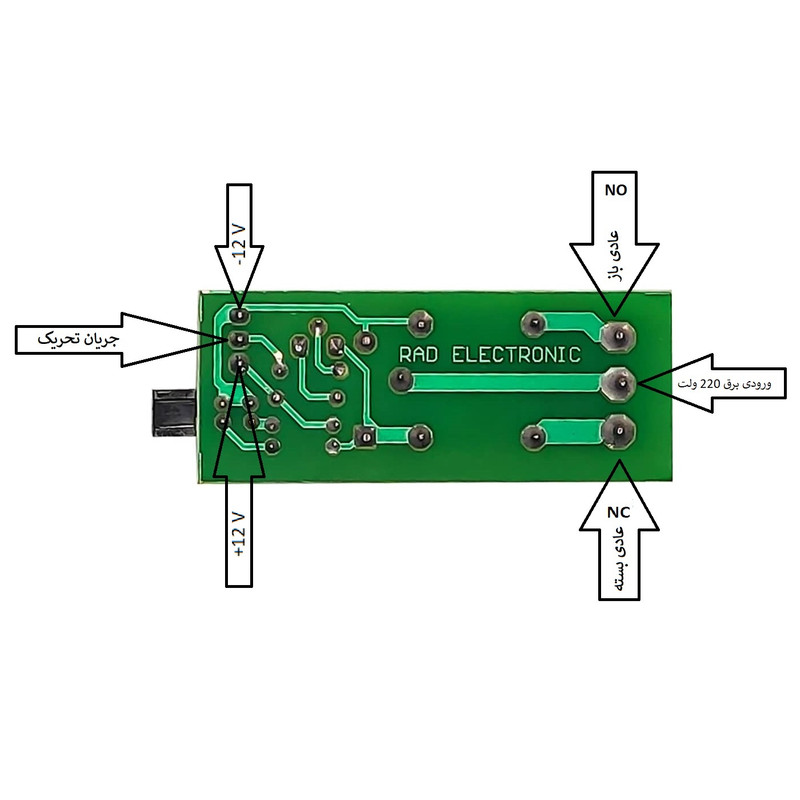

در اغلب دستگاههای الکتریکی سوئیچ کردن در جریان هایی بیش از جریان تحمل ترانزیستورها و گاهی ترایاک ها نیاز به قطعاتی دارد که بر مبنای نیمه رسانا ساخته نشده و بطور کامل بر اساس الکترومکانیک استوار هستند این قطعات رله ها می باشند که با جریان تحریکی که به بوبین آنها وارد می شود خاصیت مغناطیسی موقت پیدا کرده و کلید زنی مکانیکی را انجام می دهند .در ماژول رله مدل TKR-12P4012 در ورودی پین های ولتاژ منفی و مثبت مطابق تصویر ، و همچنین جریان ضعیف ( در حد چند میلی آمپر ) تحریک ( سر وسطی 3 پین ) مشاهده می شود . جریان تحریک یا تریگر این ماژول مثبت است . در سمت دیگر برد ، برای سوئیچ کردن جریان الکتریکی در حالت ، عادی باز ، و یا ، عادی بسته ، 3 ترمینال قرار دارد که سر وسط مشترک است و NC یا عادی بسته در سمت چپ و NO در سمت راست قرار دارد .جریان تغذیه رله با ولتاژ 12 ولت بوده و به کمک این برد می توان جریان تریگر در حد 1 یا 2 میلی آمپر را از یک خروجی مانند آپ امپ و ... به ورودی داد و در خروجی جریان تا 10 آمپر 240 ولت را قطع و وصل کرد .
