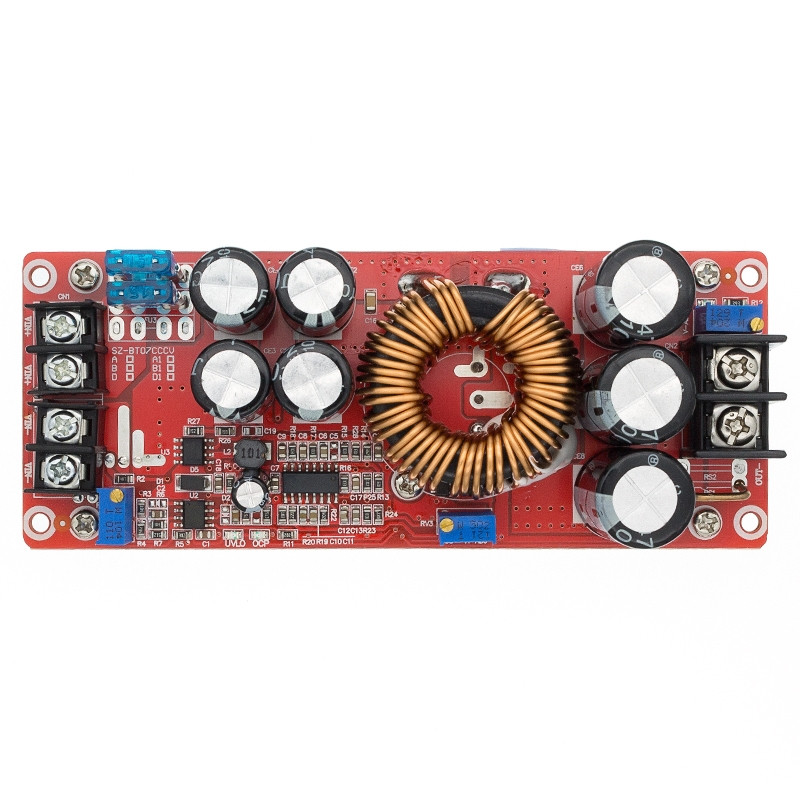

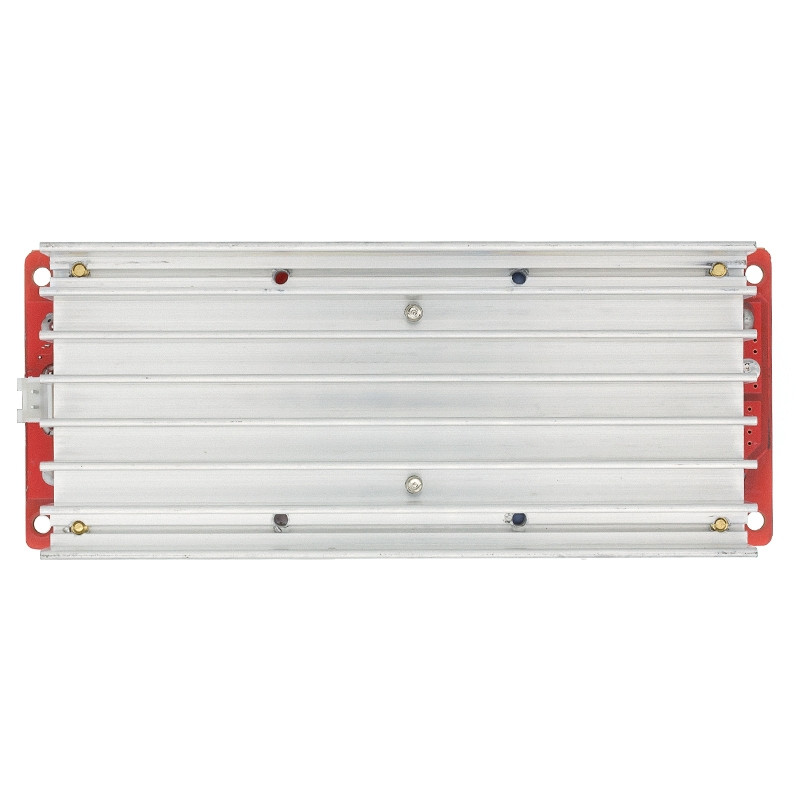

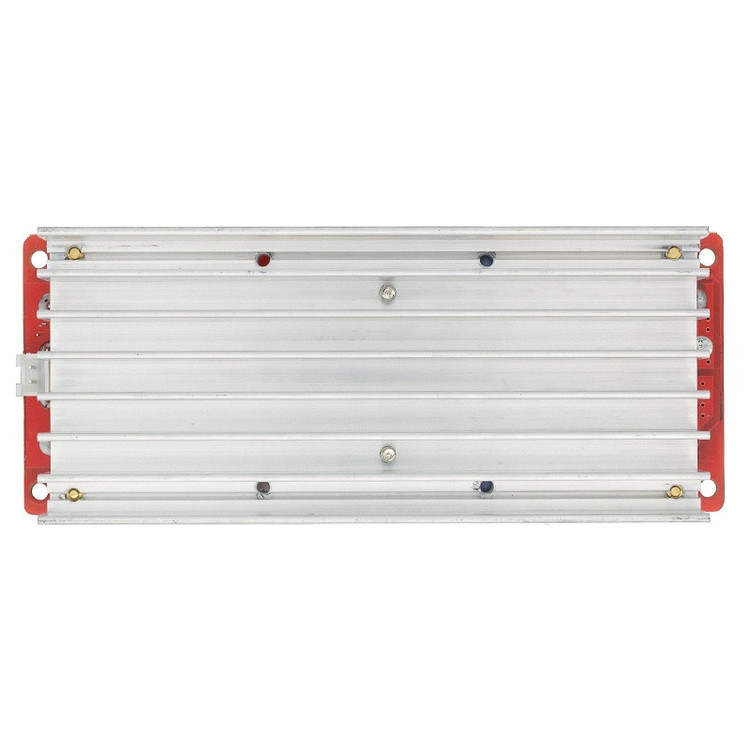

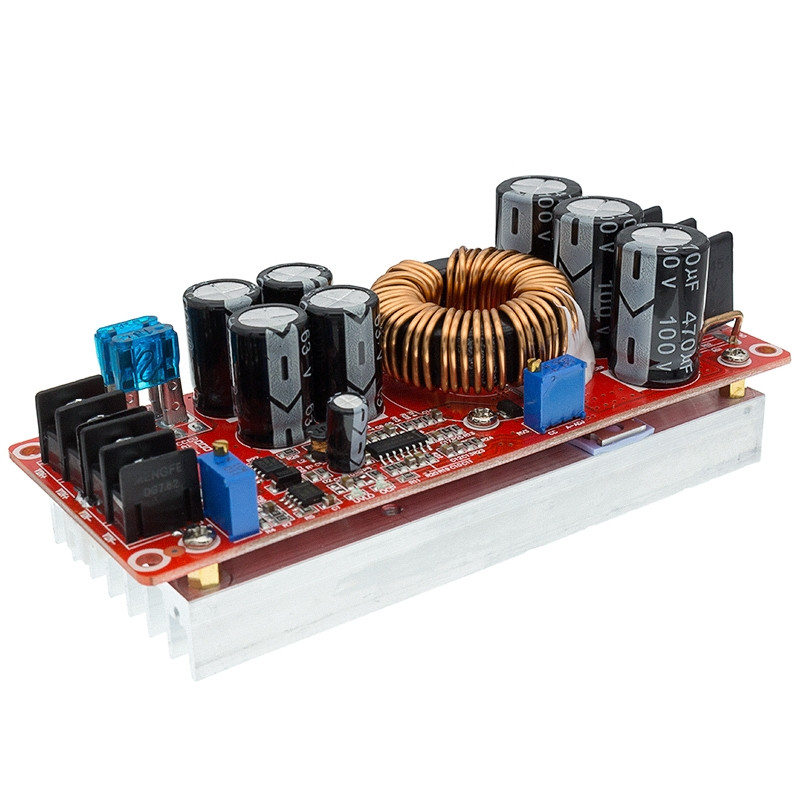

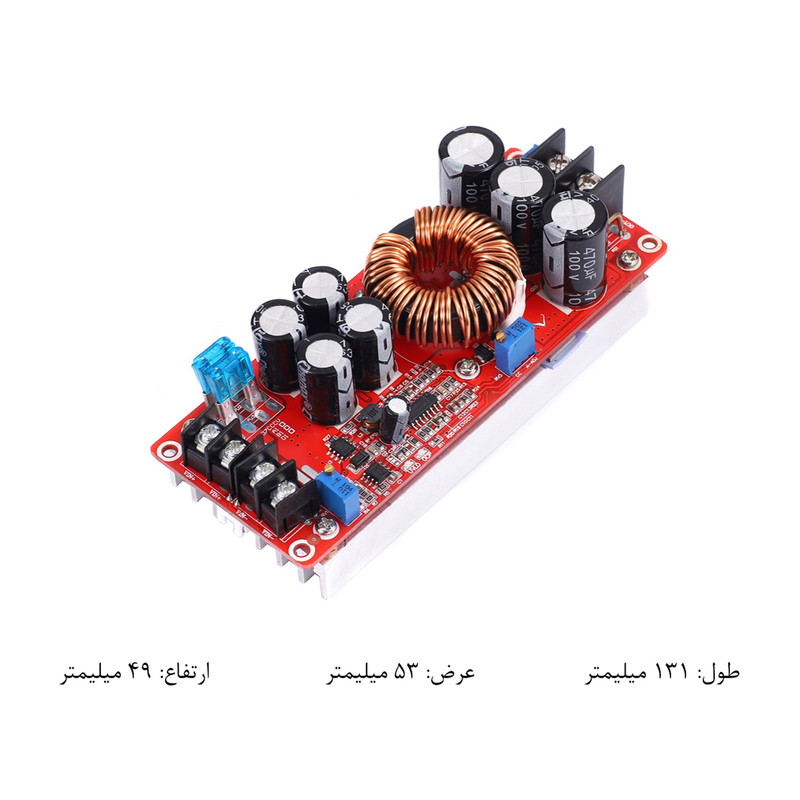

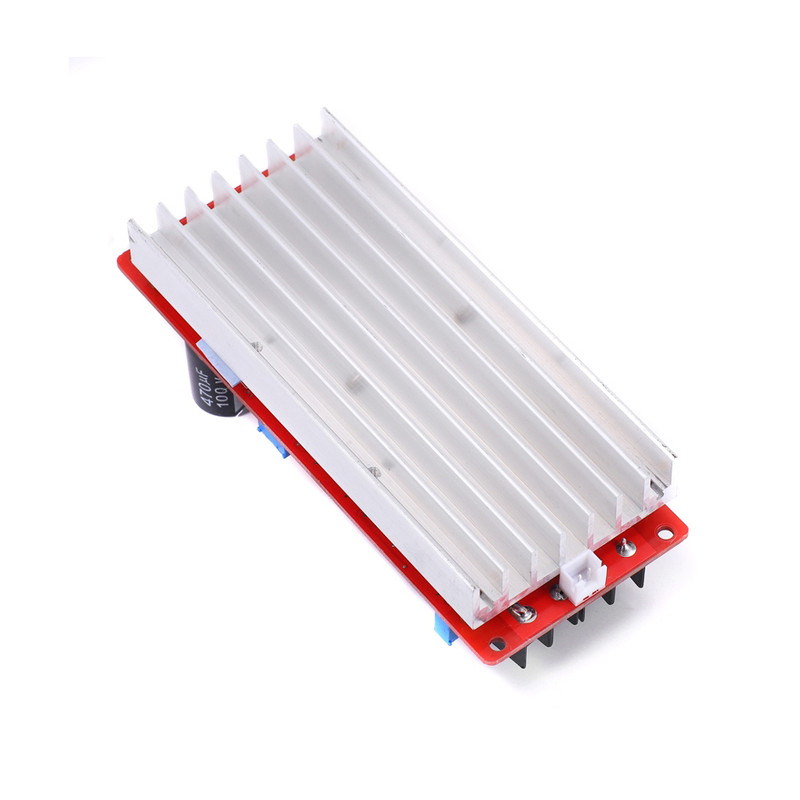

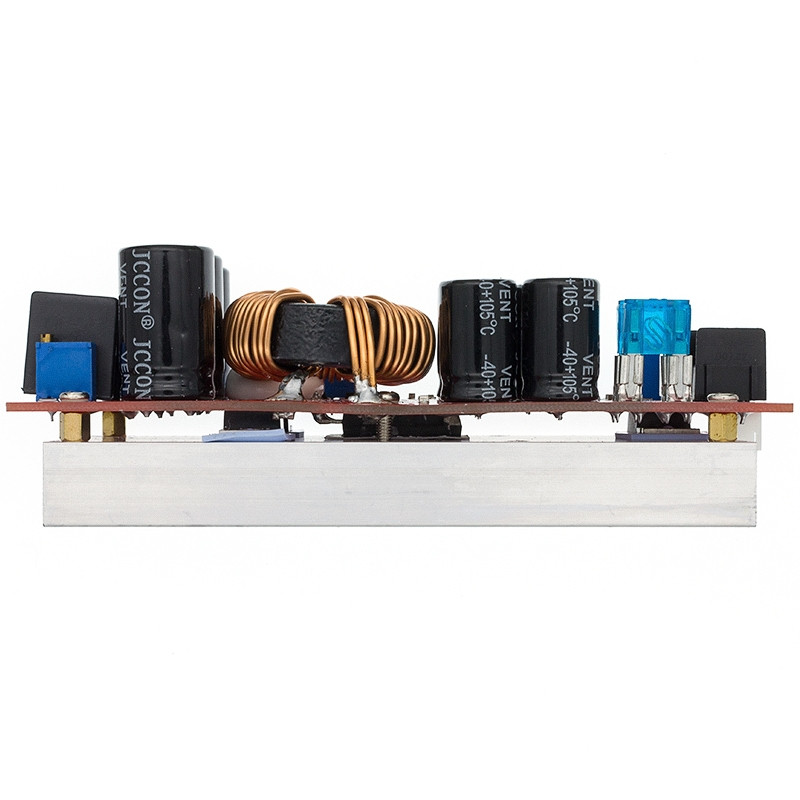

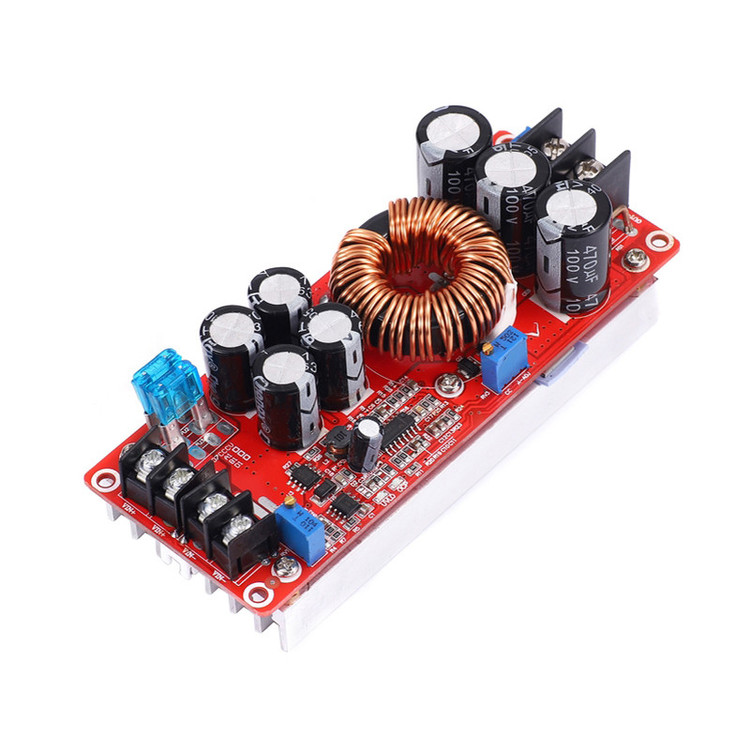

ماژول رگولاتور افزاینده ولتاژ مدل cc - cv کد HS-1200

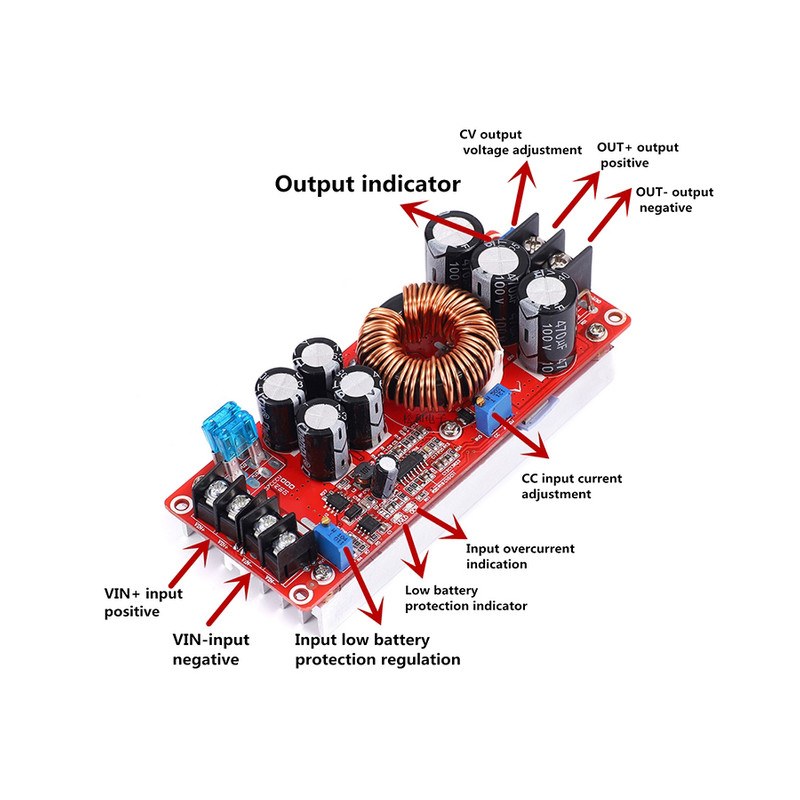

این ماژول، یک رگولاتور افزاینده‌ی ولتاژ از نوع سوئیچینگ با ولتاژ ورودی بین 10 تا 60 ولت و ولتاژ خروجی بین 12 تا 80 ولت است. این ماژول دارای قابلیت کنترل جریان از طریق کاهش ولتاژ است که آن را برای استفاده به عنوان درایور انواع ال ای دی با ولتاژ 12 تا 80 مناسب می‌سازد. همچنین برای شارژ باتری هایی که نیاز به روش cc-cv (جریان ثابت - ولتاژ ثابت) دارند، می‌توان از آن استفاده کرد.(برای باتری‌های بین 12 تا 80 ولت) روی ماژول 3 عدد پتانسیومتر قرار دارد که با استفاده از آن‌ها می‌توانید ولتاژ خروجی، محدودیت جریان و ولتاژ قطع باتری (برای ورودی) را تنظیم کنید. برای تنظیم جریان هرگز خروجی را اتصال کوتاه (اتصال مستقیم به آمپر متر) نکنید زیرا موجب آسیب دیدن ماژول خواهد شد. کاربرد پتانسیومتر ولتاژ قطع، برای مواردی است که از باتری برای تغذیه‌ی ماژول استفاده می‌شود و می‌توان آن را تنظیم کرد تا در صورت کمتر شدن ولتاژ ورودی از مقدار تعیین شده، خروجی قطع شود. حداکثر توان خروجی 1200 وات است که در صورت دفع مناسب حرارت ( با فن) قابل دسترسی است. با تهویه‌ی طبیعی، به شرط کمتر بودن آمپر خروجی از 10 آمپر، تا حدود 600 وات می‌توان خروجی گرفت. توجه کنید که محدودیت توان و جریان، به صورت همزمان اعمال می‌شود. یعنی در هیج حالتی نباید توان خروجی از 1200 یا جریان خروجی از 20 آمپر بیشتر شود. (به عنوان مثال، نمی‌توان با ولتاژ خروجی 80 ولت، 20 آمپر جریان خروجی دریافت کرد. زیرا توان خروجی برابر با 1600 وات خواهد شد) در قسمت زیرین ماژول هیت سینک بزرگ و یکپارچه وجود دارد که می‌توان با نصب فن حرارت تولید شده در توان بالا را دفع کرد. در صورت گرفتن خروجی بیش از 50 درصد مقادیر حداکثری، توصیه‌ی اکید شده که گرمای هیت سینک را با فن دفع کنید. (برای تمام ماژول‌های کاهنده و افزاینده مانند این محصول) از جمله کاربرد های این ماژول می‌توان تغذیه‌ی لامپ های ال ای دی، شارژر باتری های لیتیومی و اسیدی، شارژر لپتاپ با برق اتومبیل و ... نام برد. در صورت مشکل برای تنظیم ولتاژ، پس از اتصال مولتی متر، پیچ روی پتانسیومتر را حدود 20 تا 30 دور باید بچرخانید. معمولاً تنظیم در دور های آخر صورت می‌گیرد.
