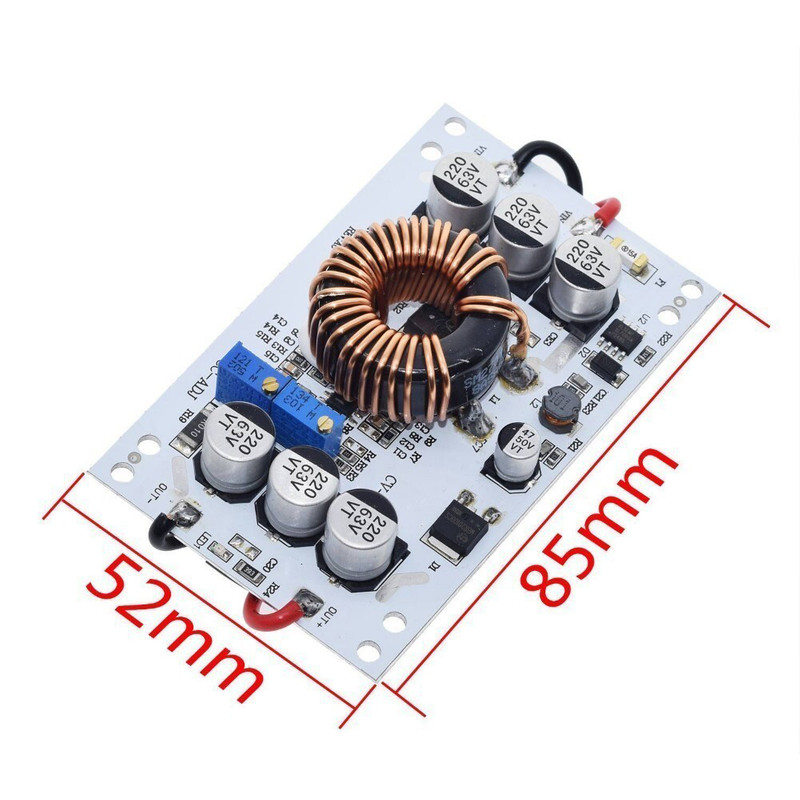

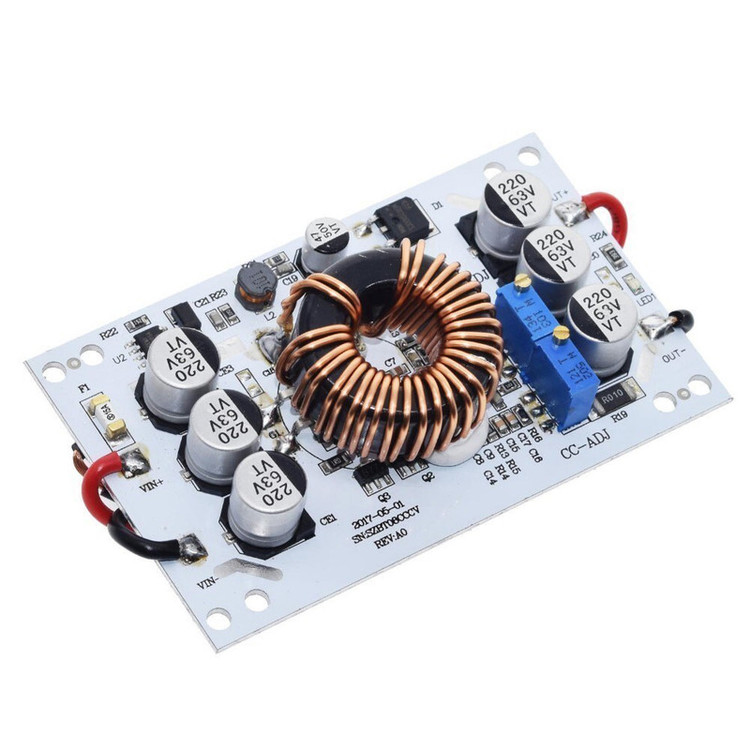

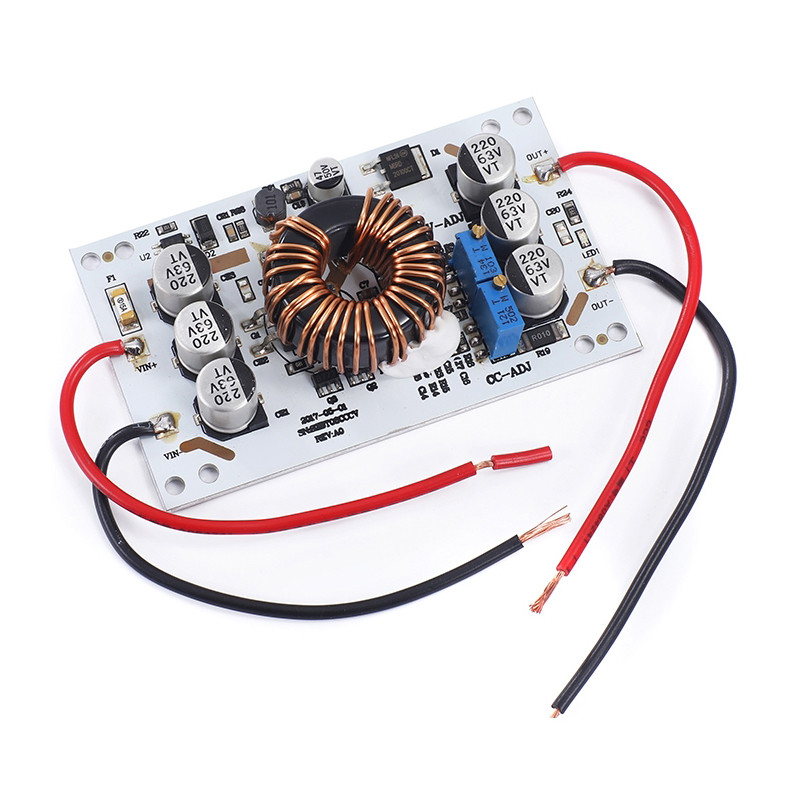

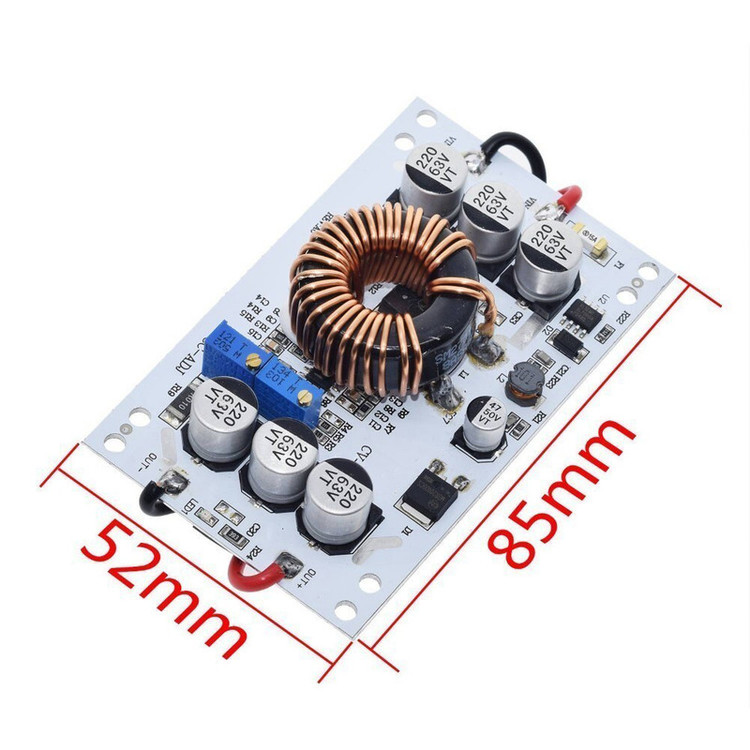

ماژول رگولاتور افزاینده ولتاژ مدل CC - CV کد 600W_ALPCB

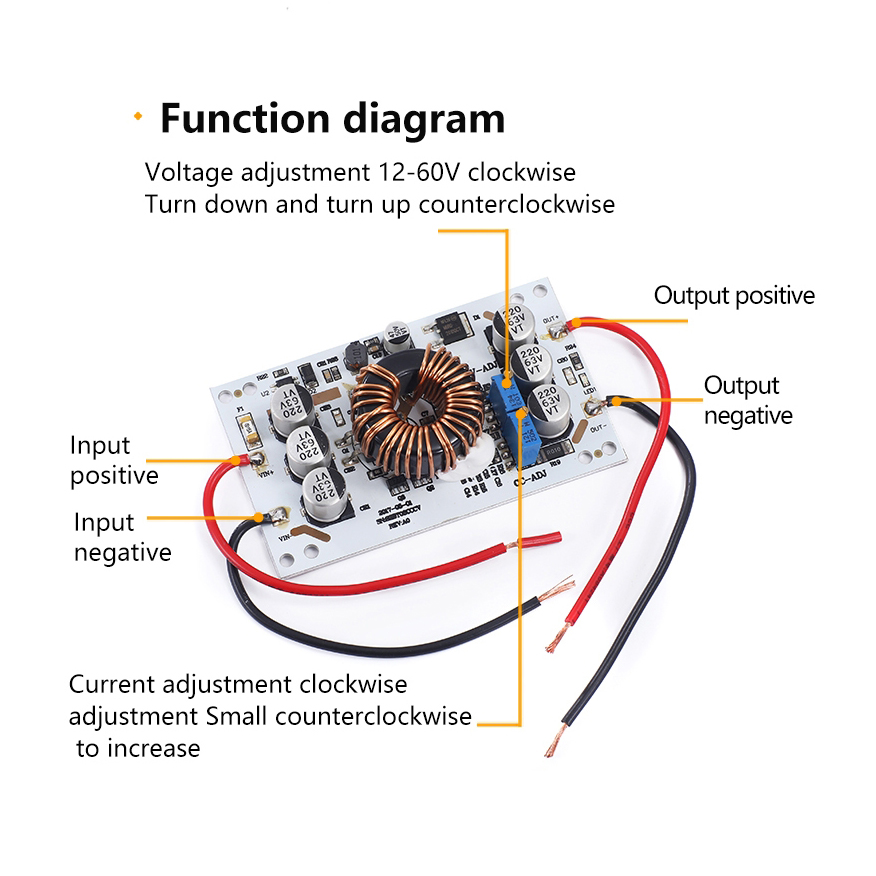

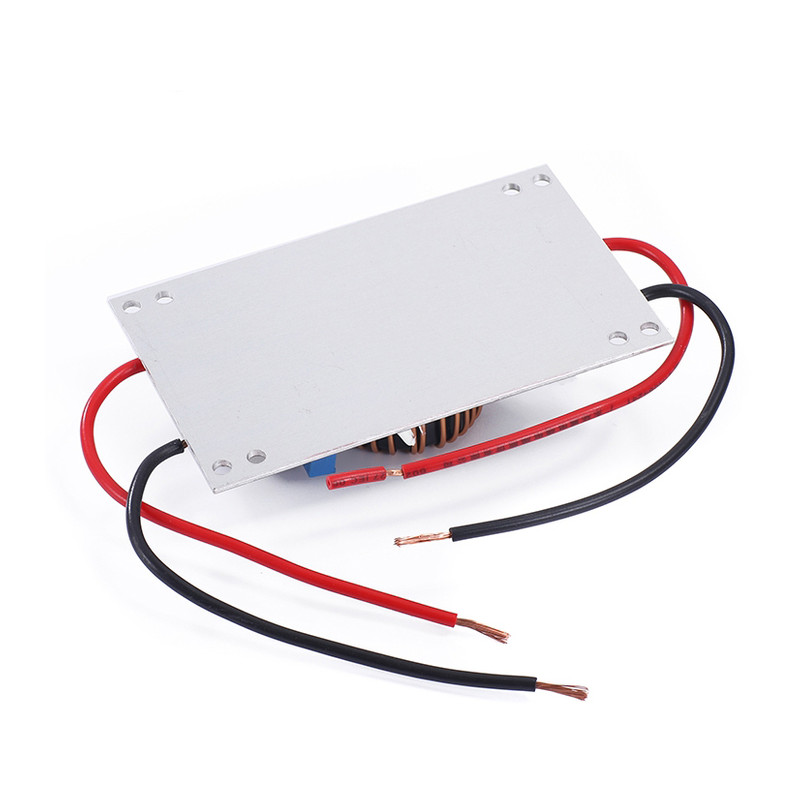

این ماژول، یک رگولاتور افزاینده‌ی ولتاژ از نوع سوئیچینگ با قابلیت افزایش ولتاژ تا حداکثر 60 ولت است. همچنین دارای قابلیت کنترل جریان از طریق کاهش ولتاژ است که آن را برای استفاده به عنوان درایور انواع ال ای دی با ولتاژ 12 تا 60 مناسب می‌سازد. همچنین برای شارژ باتری هایی که نیاز به روش cc-cv (جریان ثابت - ولتاژ ثابت) دارند، می‌توان از آن استفاده کرد.(به شرط این که ولتاژ باتری بین 12 تا 60 ولت باشد) حداکثر توان خروجی 600 وات است که در صورت دفع مناسب حرارت (نصب هیت سینک به پشت ماژول) قابل دسترسی است. با تهویه‌ی طبیعی، به شرط کمتر بودن آمپر خروجی از 6 آمپر، تا حدود 300 وات می‌توان خروجی گرفت. حداکثر جریان ورودی و خروجی 10 آمپر می‌باشد. توجه کنید که محدودیت توان و جریان، به صورت همزمان اعمال می‌شود. یعنی در هیچ حالتی نباید ولتاژ خروجی از 60 ولت و جریان خروجی از 10 آمپر بیشتر شود؛ در غیر این صورت امکان آسیب دیدن ماژول وجود دارد. قسمت زیرین برد از جنس آلومینیوم بوده که برای دفع حرارت می‌توان به آن هیت سینک متصل نمود. در صورت گرفتن خروجی بیش از 50 درصد مقادیر حداکثری، توصیه‌ی اکید شده که هیت سینک مناسب نصب کنید. (برای تمام ماژول‌های کاهنده و افزاینده مانند این محصول) در صورتی که در کاربرد حساس مانند شارژر لپتاپ استفاده می‌شود، برای کاهش ریپل بهتر است خازن سرامیکی یا MTK با خروجی موازی شود. از جمله کاربرد های این ماژول می‌توان تغذیه‌ی لامپ های ال ای دی، شارژر باتری های لیتیومی و اسیدی، شارژر لپتاپ با برق اتومبیل و ... نام برد. در صورت مشکل برای تنظیم ولتاژ یا جریان، پس از اتصال مولتی متر، پیچ روی پتانسیومتر ها را حدود 20 تا 30 دور باید بچرخانید. معمولاً تنظیم در دور های آخر صورت می‌گیرد.
