ماژول رله 12 ولت مدل TKM-R1

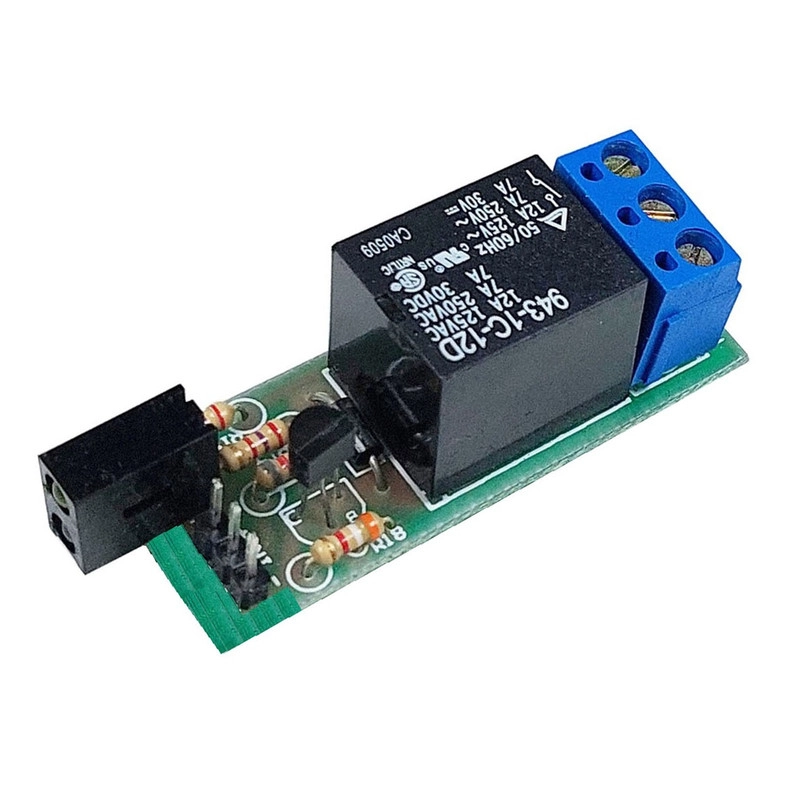

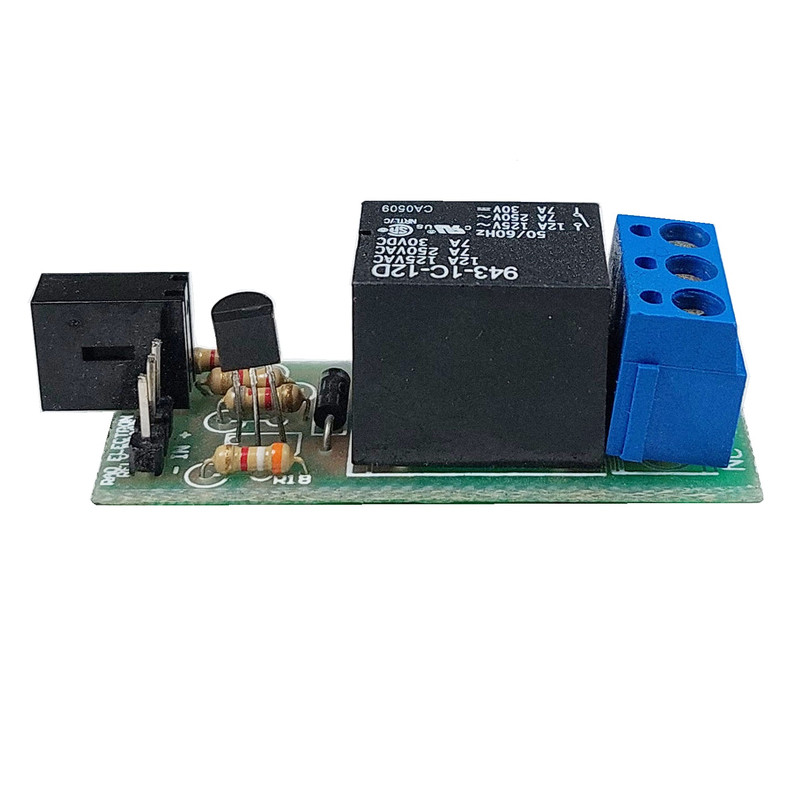

در اغلب دستگاههای الکتریکی سوئیچ کردن در جریان هایی بیش از جریان تحمل ترانزیستورها و گاهی ترایاک ها نیاز به قطعاتی دارد که بر مبنای نیمه رسانا ساخته نشده و بطور کامل بر اساس الکترومغناطیس استوار هستند این قطعات رله ها می باشند که با جریان تحریکی که به بوبین آنها وارد می شود خاصیت مغناطیسی موقت پیدا کرده و کلید زنی مکانیکی را انجام می دهند .در ماژول رله مدل TKM-R1 در ورودی پین های ولتاژ منفی و مثبت مطابق تصویر ، و همچنین جریان ضعیف ( در حد چند میلی آمپر ) تحریک ( سر وسطی 3 پین ) مشاهده می شود . در سمت دیگر برد ، برای سوئیچ کردن جریان الکتریکی در حالت ، عادی باز ، و یا ، عادی بسته ، 3 ترمینال قرار دارد که سر وسط مشترک است و NC یا عادی بسته در سمت چپ و NO در سمت راست قرار دارد . به کمک این برد می توان جریان در حد 1 یا 2 میلی آمپر را از یک خروجی مانند آپ امپ و ... به ورودی داد و در خروجی جریان تا 7 آمپر 250 ولت را قطع و وصل کرد . رله ها سوئیچ های الکتریکی هستند. پایه ی کار این قطعات الکترومغناطیس برای سوئیچ کردن بین دو حالت است. در واقع این قطعات با اتصال دو پایه ورودی به بخشی از مدار و اتصال دو سر دیگر به بخش دوم مدار و البته وجود سر سوم به عنوان پایه ی سوئیچ کننده کار میکنند.در رله های با بیش از 5 پایه ممکن است دو سوئیچ و یا بیشتر (به دیتاشیت آن مدل مراجعه کنید.) وجود داشته باشد. برروی هر رله مقادیرمورد نیاز برای راه اندازی رله نوشته شده است. همچنین ولتاژ های ورودی و خروجی نیز مشخص شده است.
