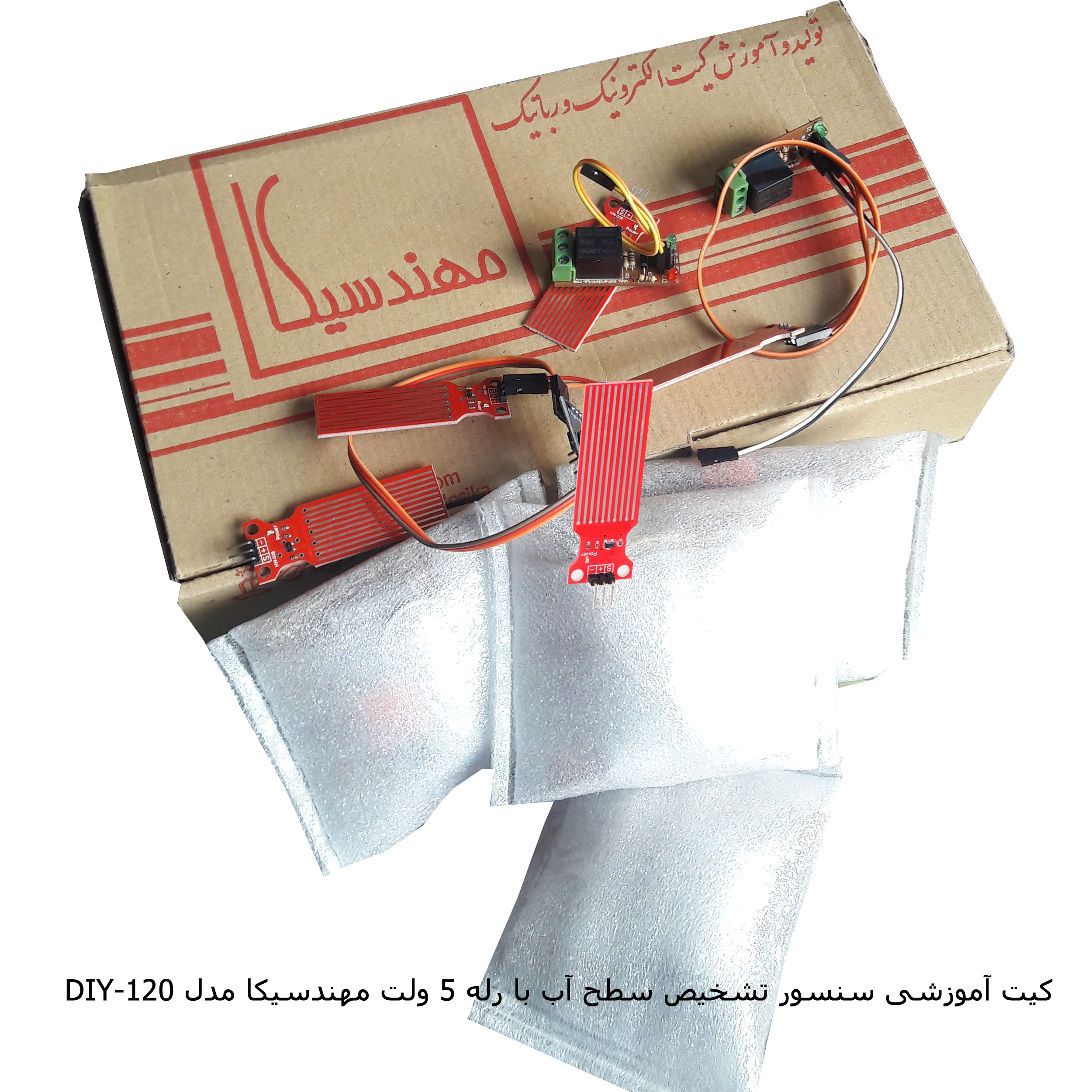

سنسور تشخیص سطح آب مهندسیکا مدل ARDUI340

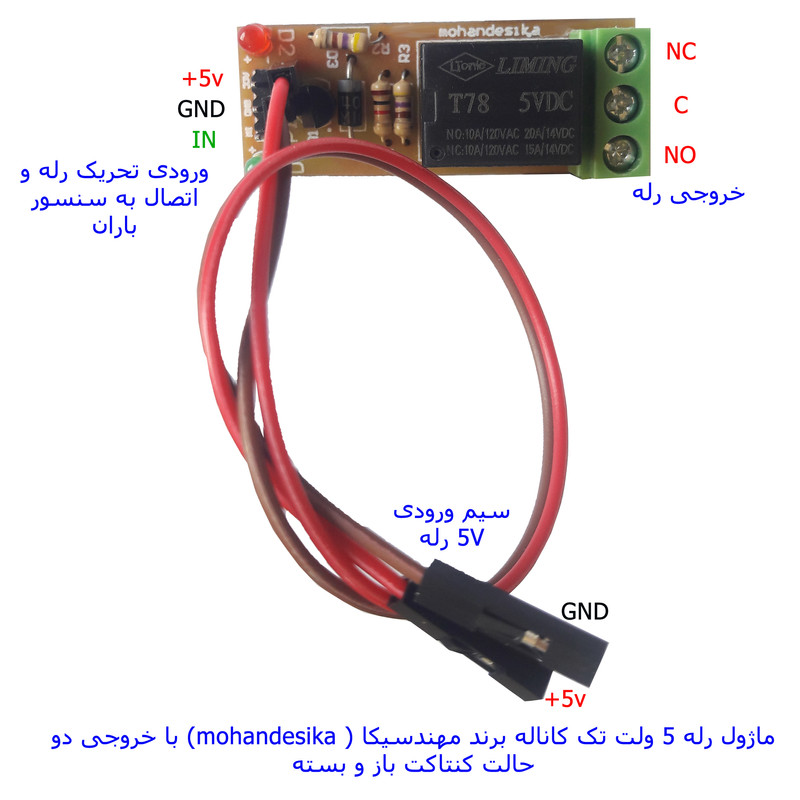

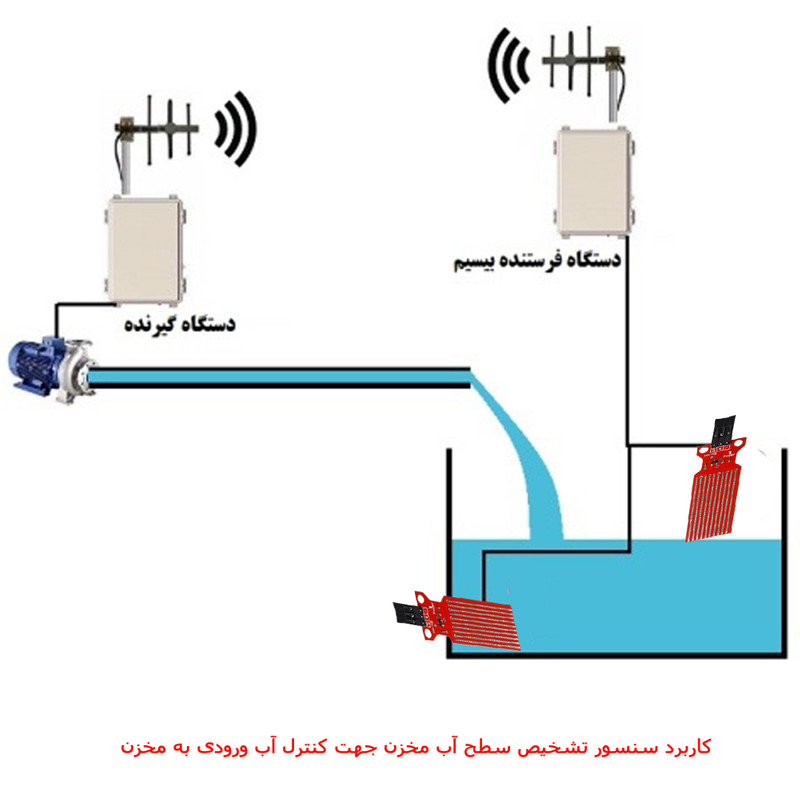

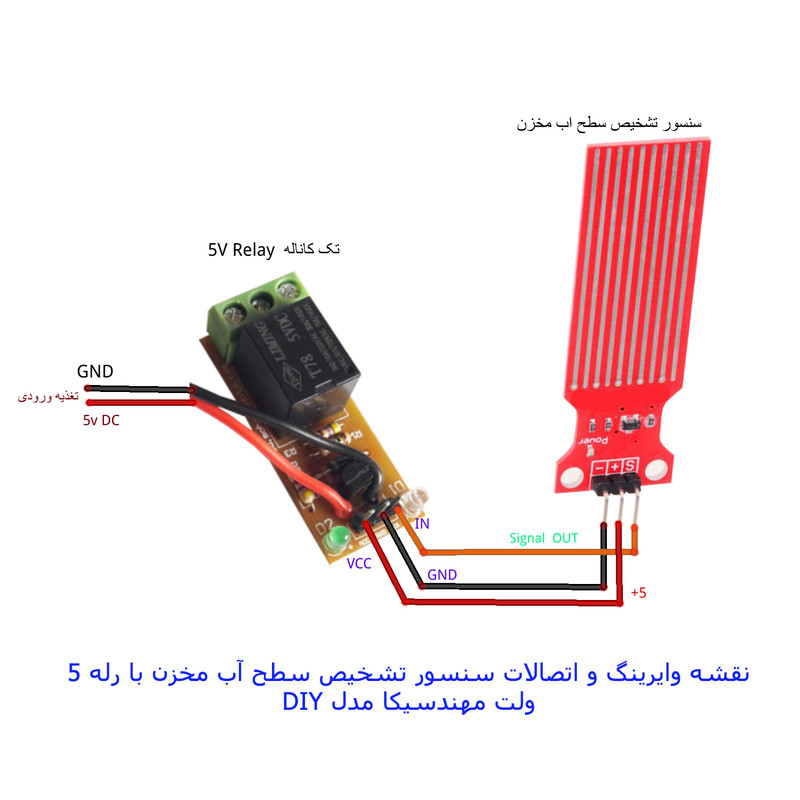

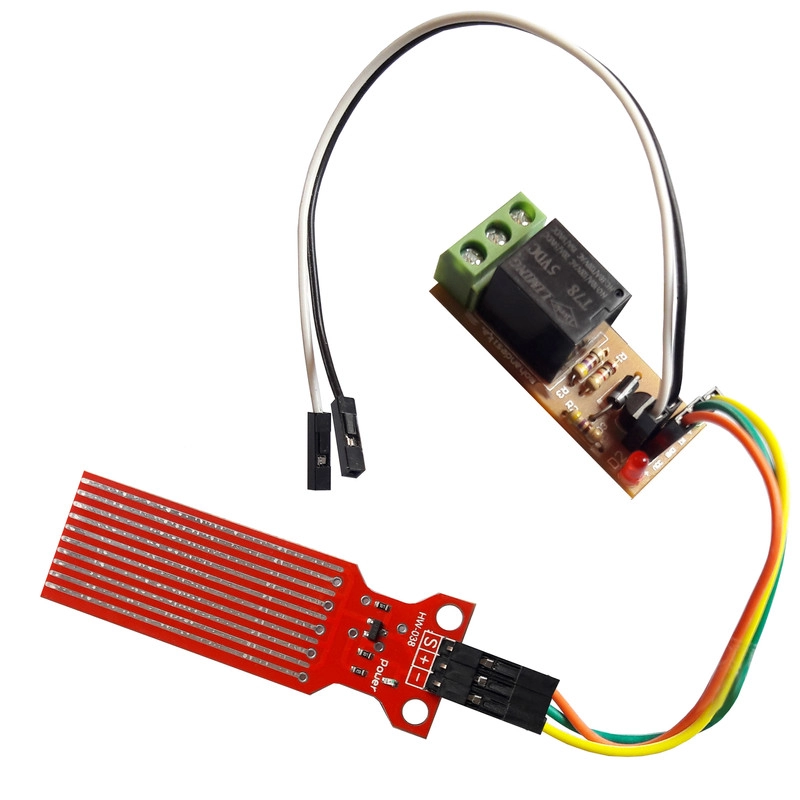

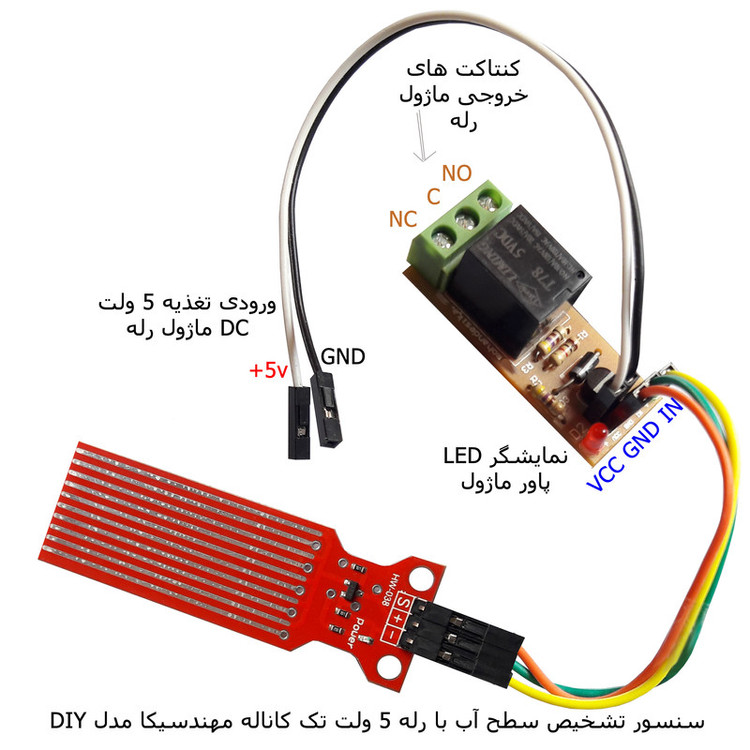

با استفاده از این سنسور شما میتوانید سطح آب یک مخزن یا منبع را تشخیص دهید. سنسور به همراه یک رله به کار گرفته شده تا قابلیت فعال کردن یک سیستم آلارم هوشمند ، یا قطع و وصل پمپ آب را بصورت هوشمند انجام دهد . این سنسور دارای ولتاژ کاری 5 ولت می باشد و دارای یک سیگنال خروجی است. با استفاده از یک رله 5 ولت تک کاناله در خروجی سنسور میتوانید با تحریک خروجی سنسور ، رله را قطع و وصل نمایید فرمان لازم را بعنوان اعلام وضعیت فعال نمایید . بر روی ماژول دو LED نمایشگر می باشد که یکی مربوط به تغذیه و دیگری وضعیت خروجی سنسور را مشخص میکند. سنسور دارای سه پایه خروجی به نام های ، + ( اتصال به منبع تغذیه 5 ولتی) ، - ( اتصال به زمین تغذیه) ، S (خروجی آنالوگ)است .هنگام خیس شدن قسمت صفحه سنسور با تماس آب هدایت الکتریکی آن تغیییر کرده و سنسور سطح آب را تشخیص می دهد و خروجی سنسور S آن از وضعیت صفر به یک تغییر می دهد. پس از پاک شدن ناحیه ی سنسور از آب دوباره به وضعیت قبلی باز می گردد. از آنجا که ورودی IN رله Active High است با یک شدن خروجی سنسور ، رله عمل میکند. مشخصات ماژول رله طبق توضیحات و مشخصات فنی ذکر شده بر روی رله است و محدویت در جریان و ولتاژ دارد
