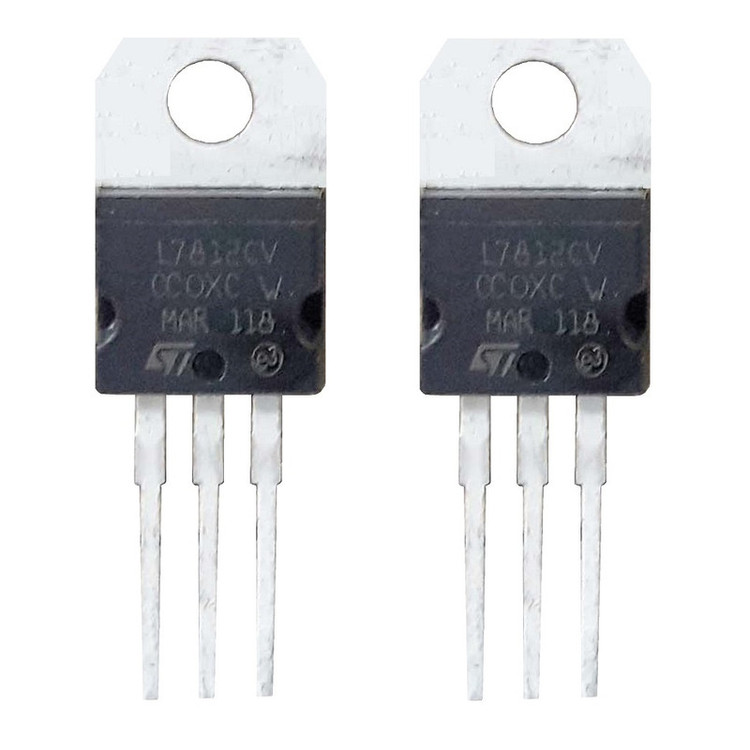

رگولاتور ولتاژ کد 7812 بسته 2 عددی

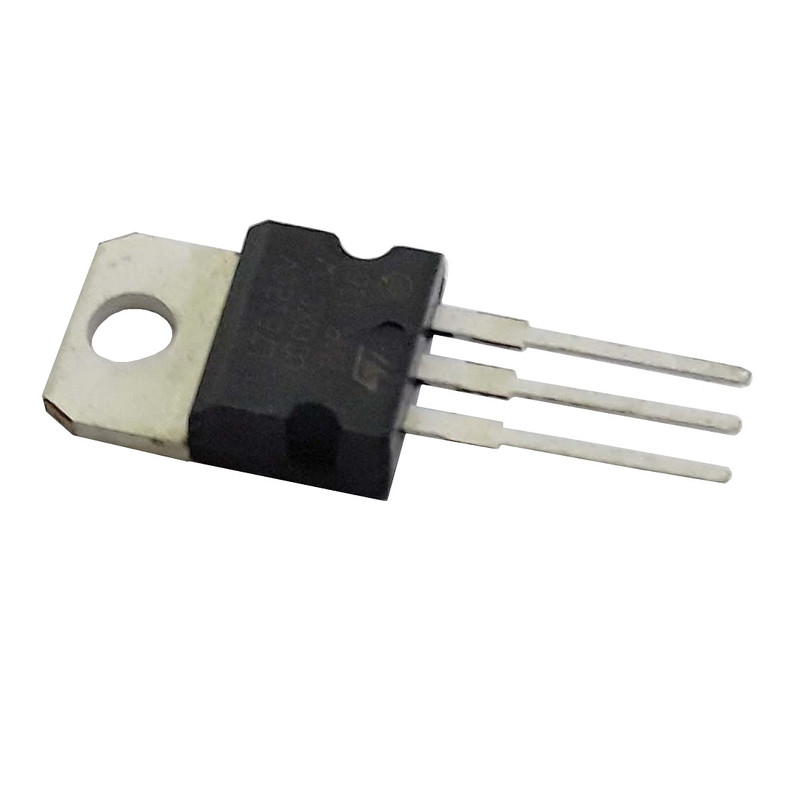

رگولاتور ولتاژ 7812 که دو رقم آخر آن نشانگر ولتاژ خروجی تثبیت شده دستگاه می باشد جهت تثبیت ولتاژ و نگه داشتن آن در 12 ولت بطور دقیق می باشد .برای این منظور به ورودی ولتاژ بالاتری داده می شود تا با کاهش آن سطح ولتاژ را به 12 برساند و این دستگاه و سایر آی سی های رگولاتور افزاینده نیستند.ولتاژ ورودی مجاز تا 35 ولت است برای استفاده از حداکثر جریان خروجی آی سی باید به آن یک هیت سینک یا رادیاتور متصل کرد تا دمای آن بالا نرود و آسیب نبیند . برای استفاده از جریان خروجی در حد 200 الی 300 میلی آمپر نیازی به هیت سینک نبوده و گرمای ایجاد شده ، ار بدنه آی سی دفع می شود. حداکثر جریان خروجی از دستگاه 1.5 آمپر است ولی توصیه می شود بیش از 1 آمپر از آن جریان کشیده نشود . آی سی را اگر از مقابل نگاه کنید پایه سمت راست ورودی و پایه سمت چپ خروجی است و پایه وسط مشترک و منفی است.با تایپ عبارت Data Sheet PDF 7812 در گوگل مشخصات کامل این آی سی را می توانید مشاهده کنید.
