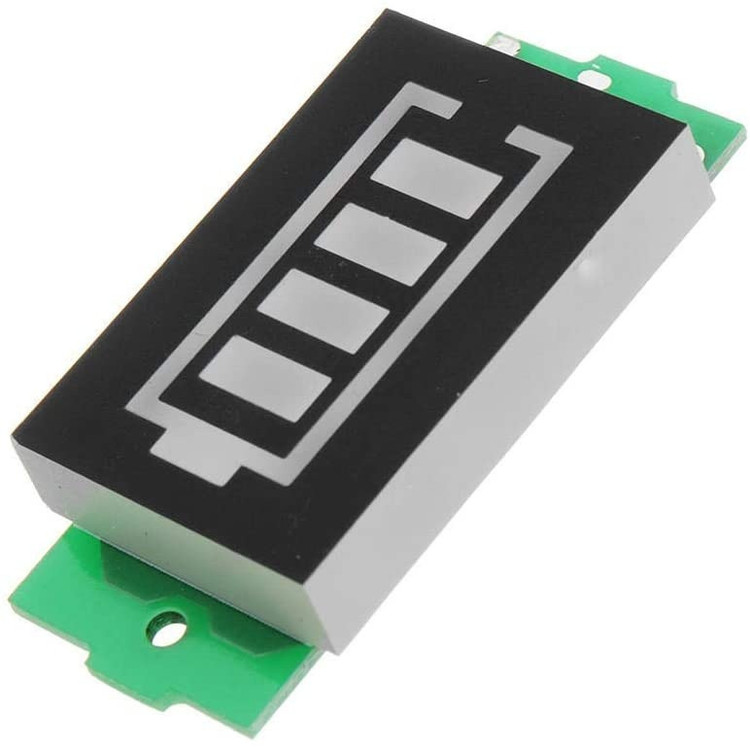

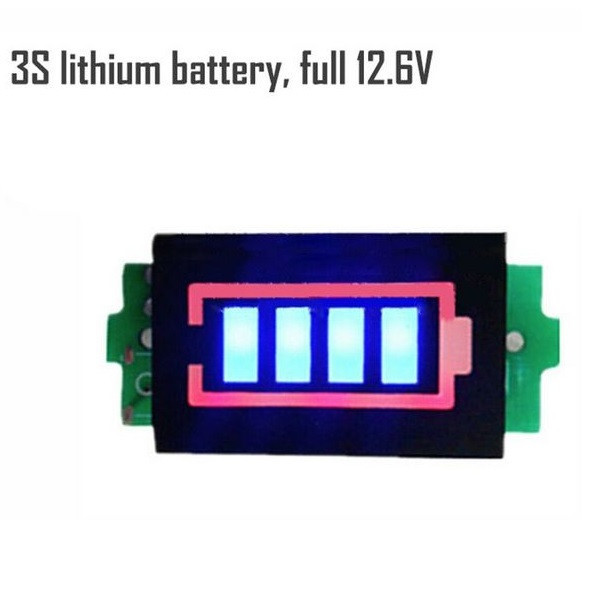

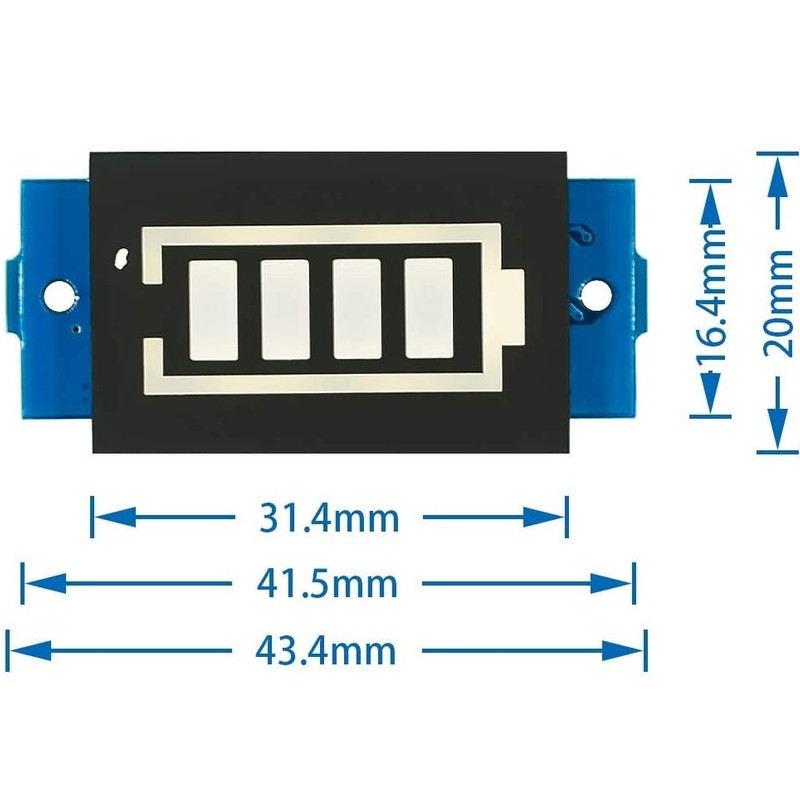

ماژول نمایش سطح شارژ باتری لیتیومی مدل MP-2C

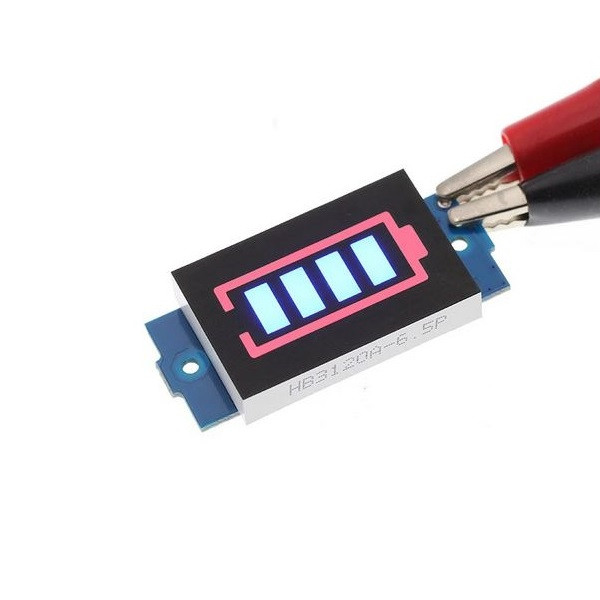

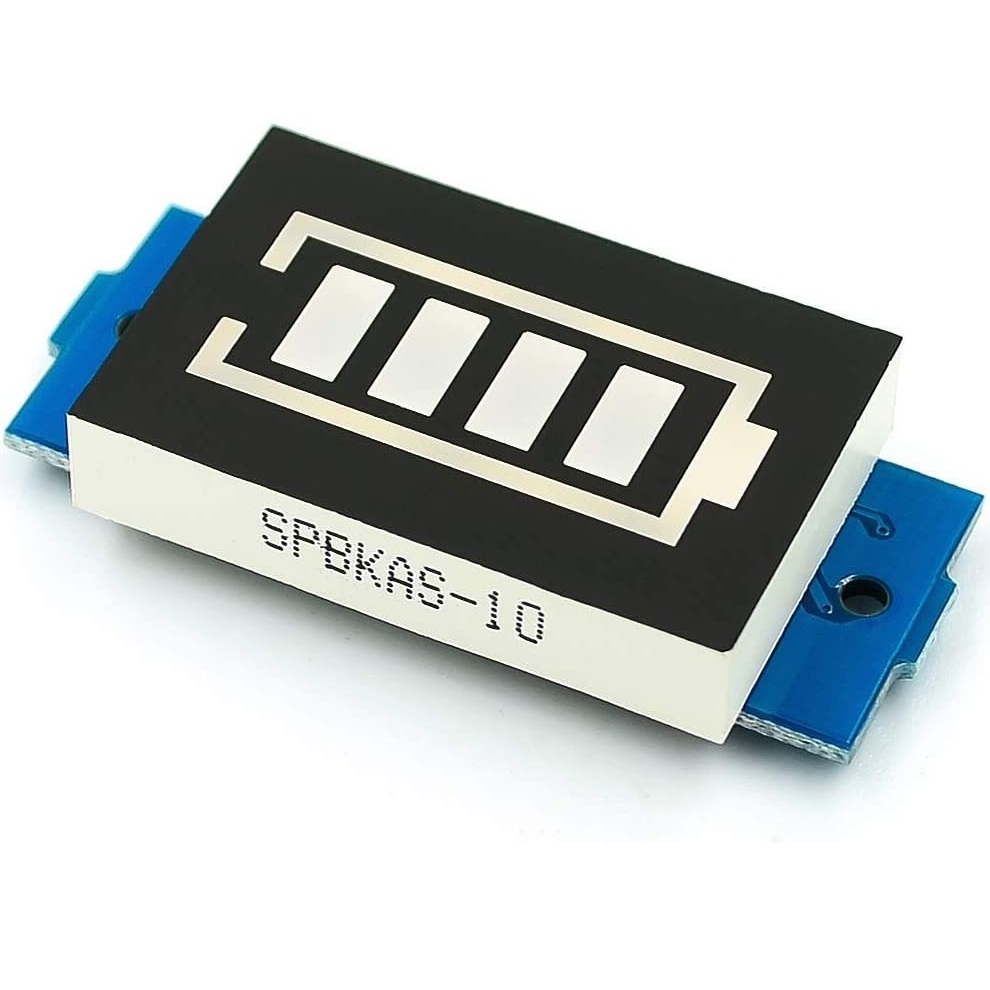

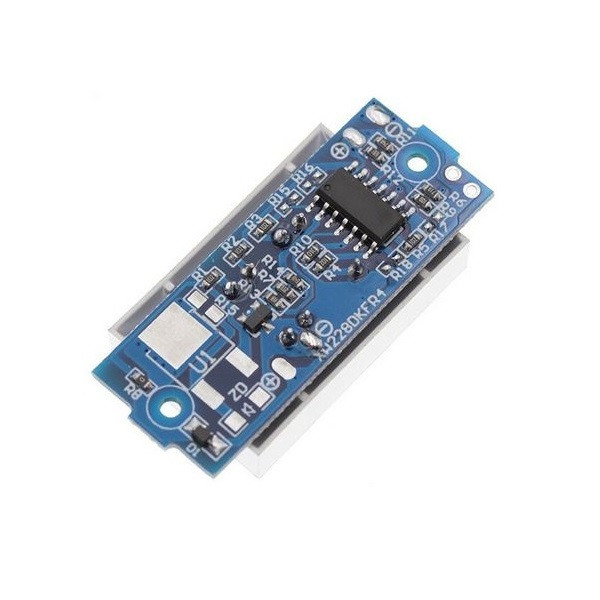

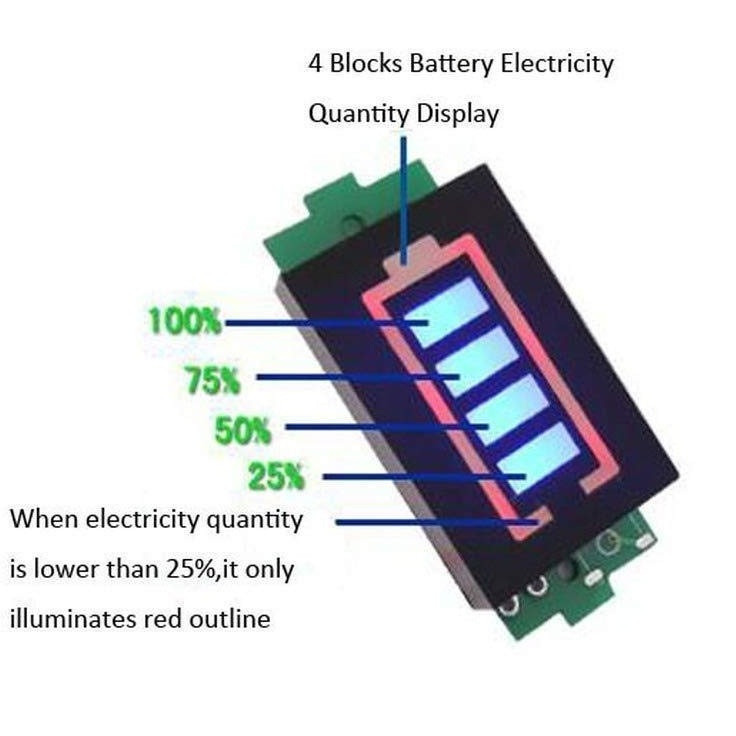

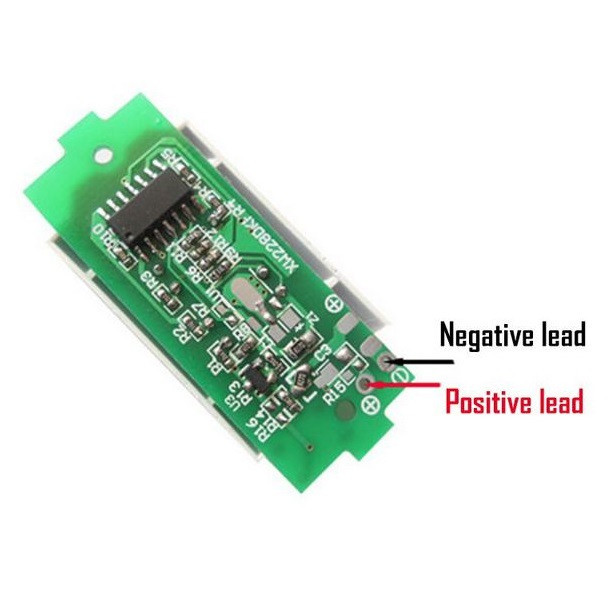

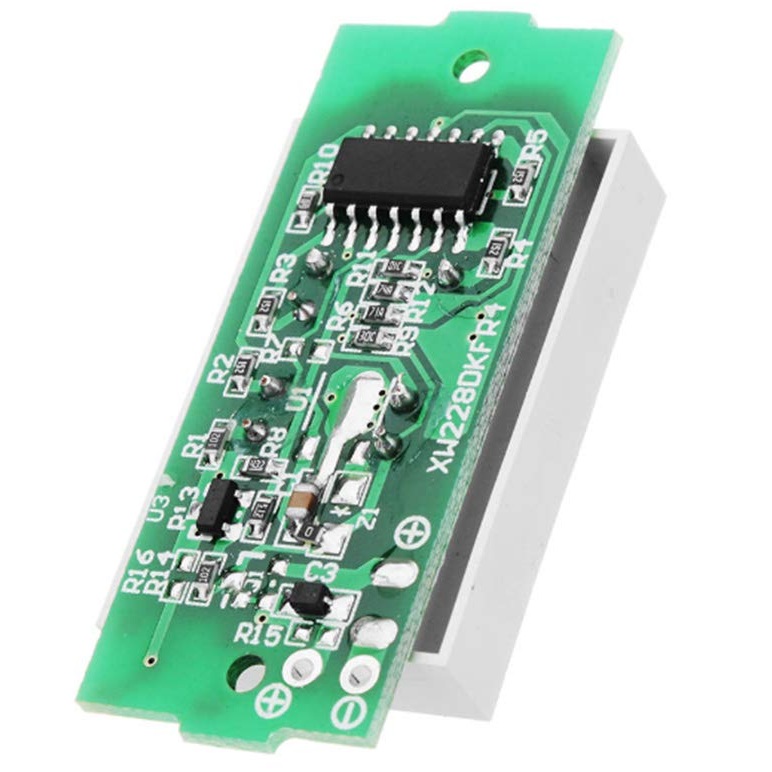

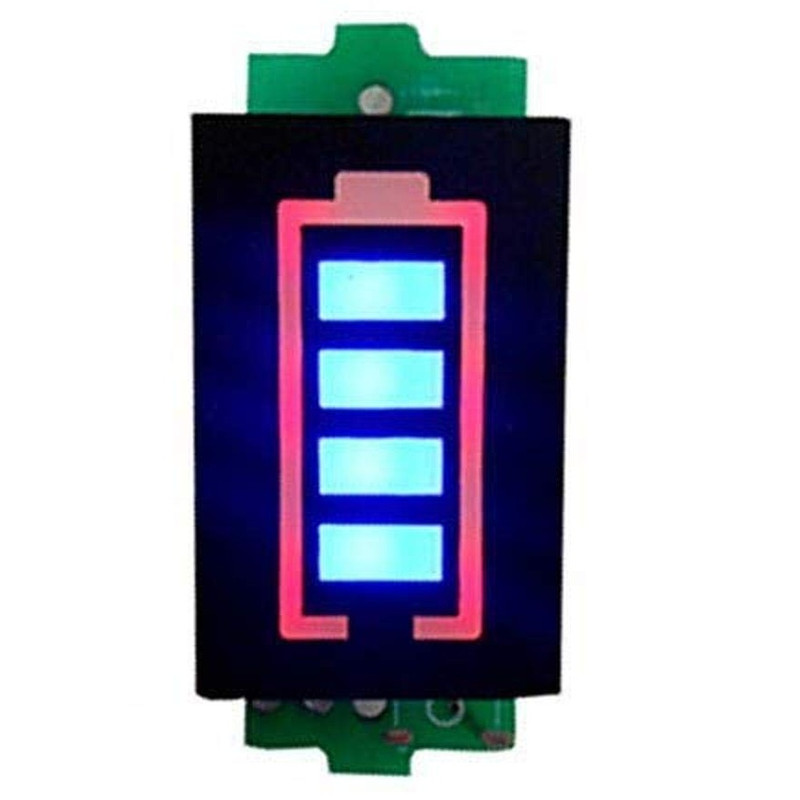

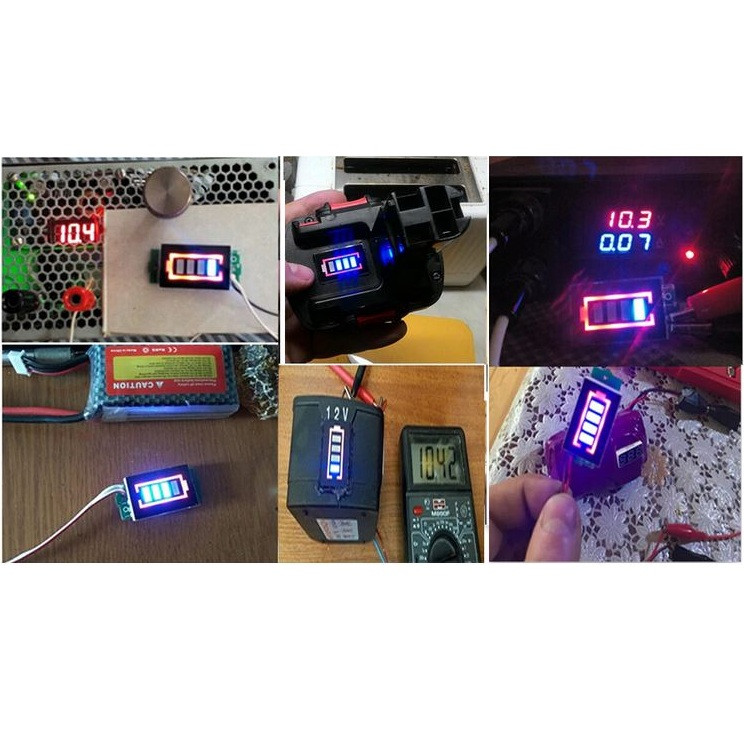

این مدل ماژول ها در واقع یک ولت متر گرافیکی می باشند که برای نمایش سطح شارژ باتری های لیتومی به صورت گرافیکی مورد استفاده قرار می گیرد و در انواع مختلف برای نمایش شارژ باتری های لیتیومی یک سل تا 8 سل ساخته می شوند . این محصول یک ماژول نمایش سطح شارژ مخصوص باتری های لیتیومی 2 سل میباشد و میزان ولتاژ باتری را در بازه ی 6.6 تا 7.8 ولت به صورت بلوک های ال ای دی نمایش می دهد . رنگ علامت باتری قرمز و رنگ بلوک های نشانگر میزان شارژ آبی می باشد . برای اتصال باتری به ماژول دو پد بر روی ماژول قرار داده شده ، پدی که با علامت مثبت مشخص شده به مثبت باتری و پدی که با علامت منفی مشخص شده به منفی باتری متصل می شود . میزان شارژ باتری به ازای روشن شدن هر بلوک به این صورت است که 25% : به ازای روشن شدن یک بلوک ال ای دی و ولتاژ باتری در این حالت برابر است با Nx3.3V برای این محصول (6.6V) ، 50% : به ازای روشن شدن دو بلوک ال ای دی و ولتاژ باتری در این حالت برابر است با Nx3.5V برای این محصول (7V)،75% : به ازای روشن شدن سه بلوک ال ای دی و ولتاژ باتری در این حالت برابر است با Nx3.7V برای این محصول (7.4V) و 100% : به ازای روشن شدن چهار بلوک ال ای دی و ولتاژ باتری در این حالت برابر است با Nx3.9V برای این محصول (7.8V) و N در روابط بالا تعداد سل باتری هاست که ماژول برای آنها طراحی شده و برای این محصول 2 می باشد . زمانی که شارژ باتری از Nx3.3 کمتر باشد تمام بلوک های ال ای دی خاموش می شود و باتری نیازمند شارژ است .
