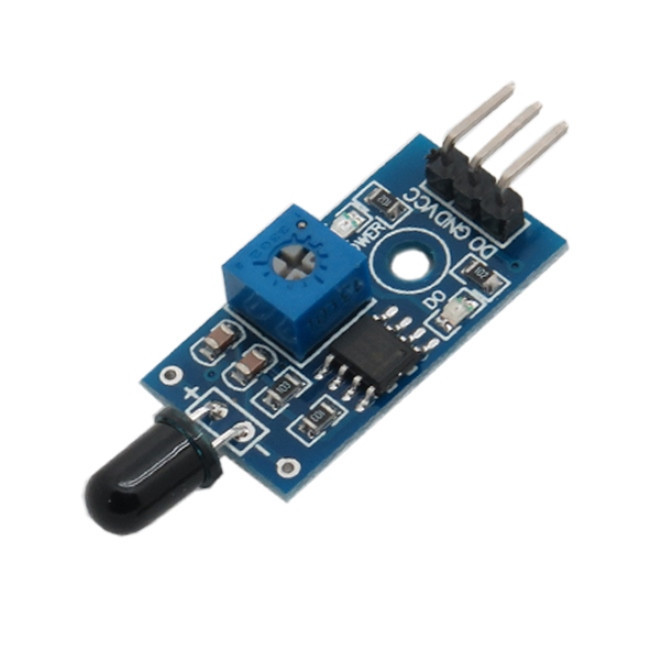

ماژول آتش و شعله مدل FIRE

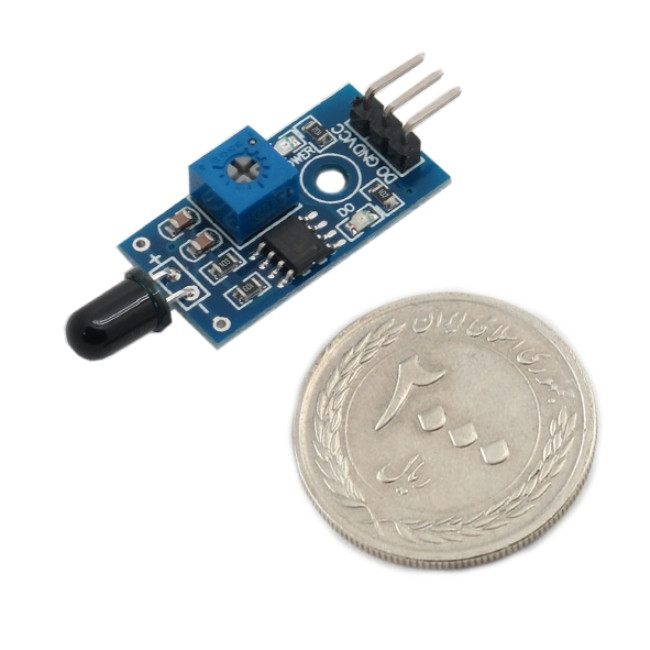

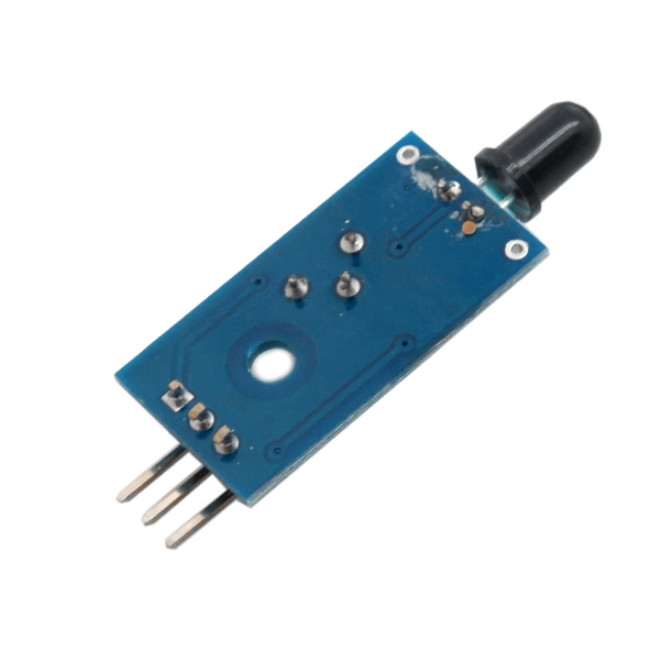

این برد یک ماژول گیرنده ی مادون قرمز است که بر روی آن یک آی سی مقایسه کننده به نام LM393 قرار دارد. سنسور شعله را می توان برای تشخیص منبع آتش و یا سایر منابع نور از طول موج در محدوده 760nm - 1100 نانومتر استفاده کرد. فاصله تشخیص فندک تست 80 سانتیمتر است و هر چقدر آتش بزرگ تر باشد فاصله تست می تواند بیشتر شود . زاویه ی تشخیص این سنسور نیز 60 درجه است و حساسیت قابل تنظیم دارد که با پتانسیومتر (به رنگ آبی در شکل مشخص است ) تنظیم می شود. این سنسور میتواند به عنوان زنگ خطر آتش سوزی و اهداف دیگر مورد استفاده قرار می گیرد . یک رابطه خروجی به طور مستقیم با پورت IO میکروکنترلر ارتباط برقرار می کند. از کاربرد های بسیار زیاد این ماژول ها می توان به استفاده در پروژه های صنعتی تشخیص و هشدار آتش سوزی ، سسیستم هشدار دهنده ،ربات های آتش نشانی، حساسیت محیطی، سیستم اتوماسیون خانگی، سیستم های امنیتی و آتش نشانی اشاره کرد. پایه های این ماژول 3 عدد و با نام های VCC، GND و DO برای اتصال به منبع تغذیه، زمین و خروجی دیجیتال می باشند. این ماژول کوچک با ولتاژ کاری 3.3 ولت تا 5 ولت، دارای سوراخ نصب است.
