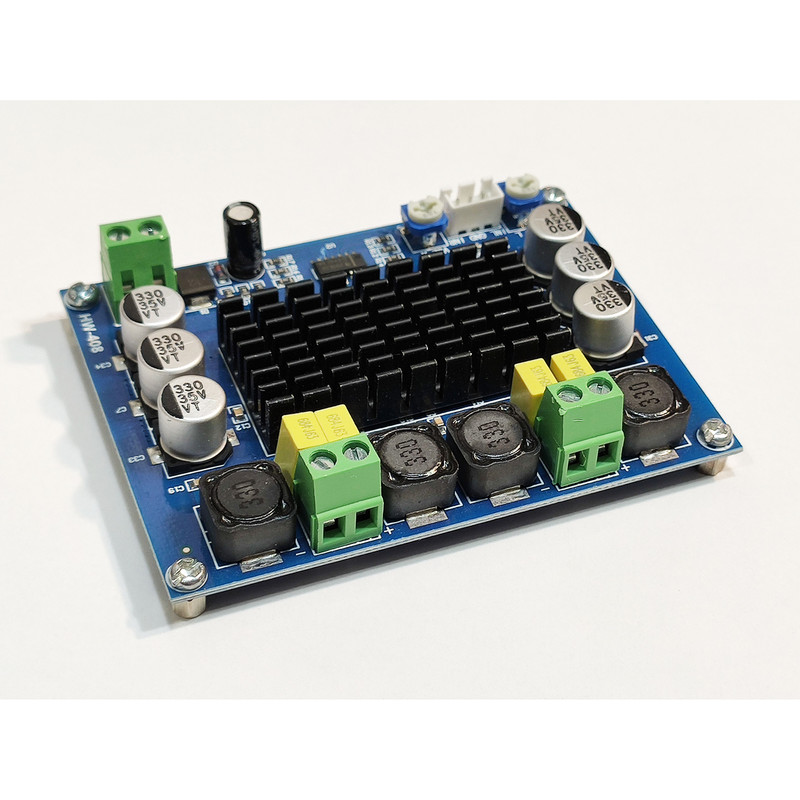

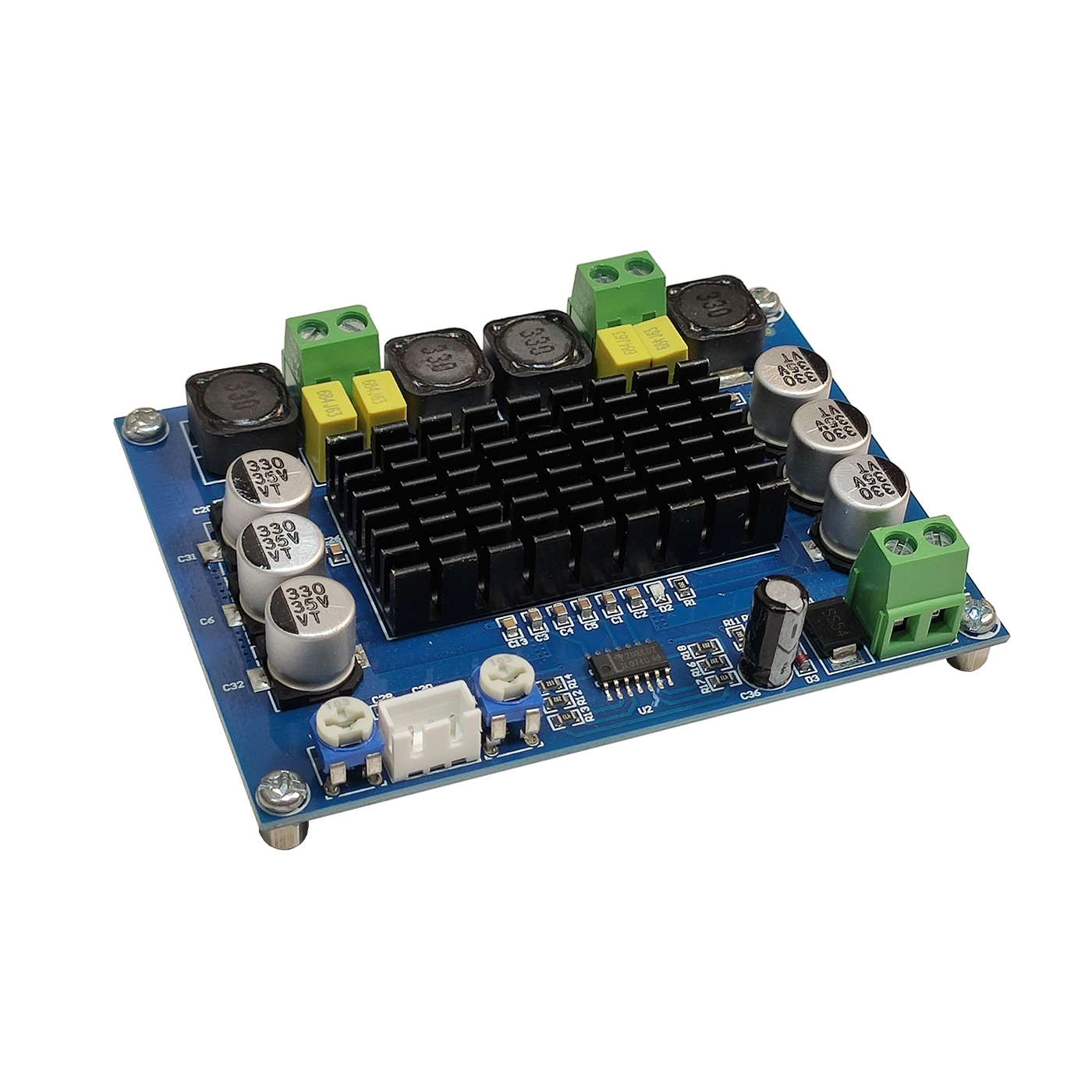

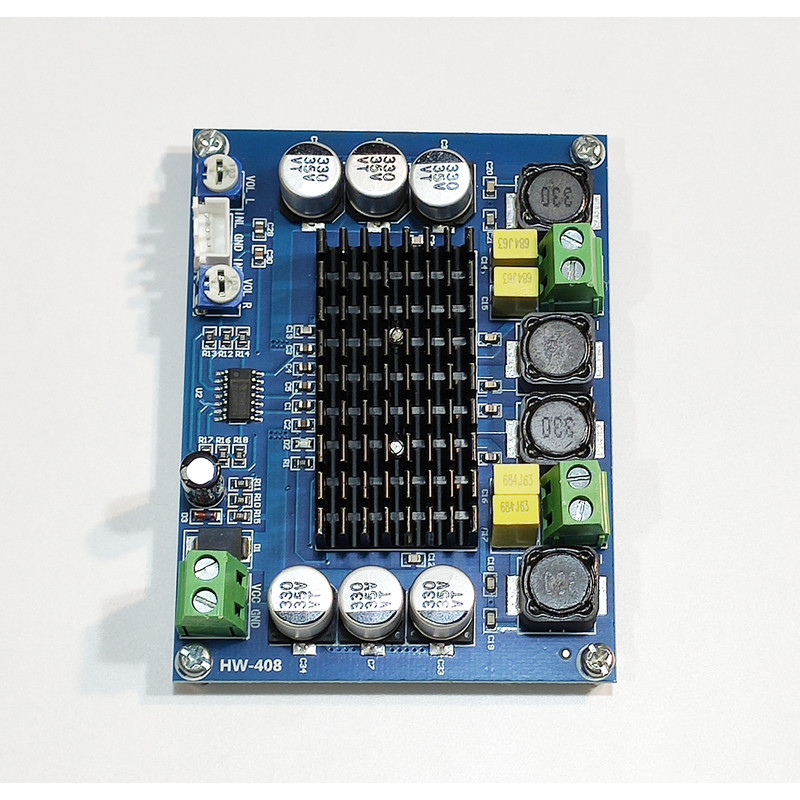

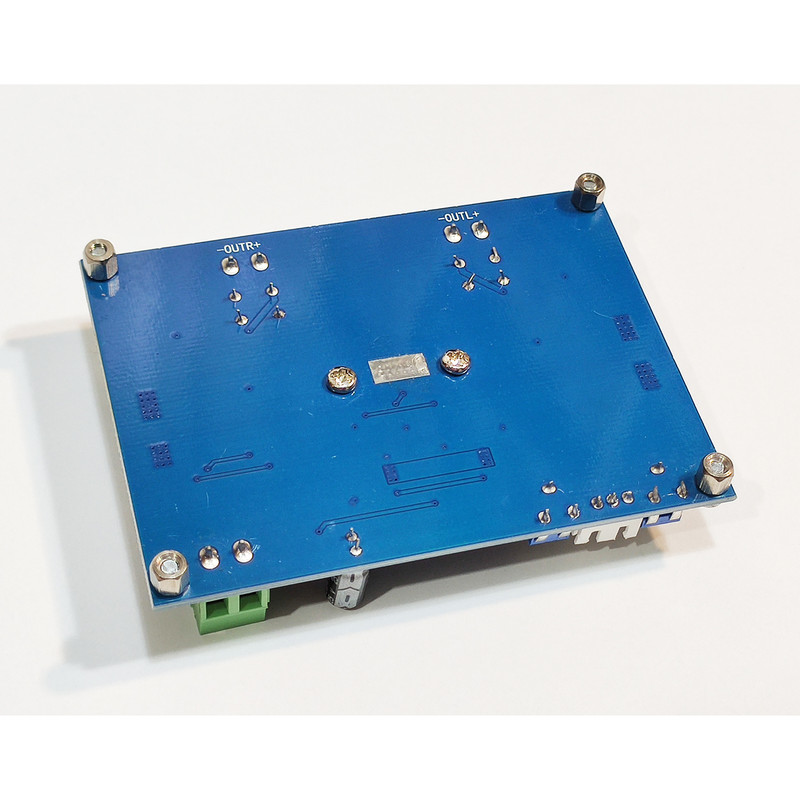

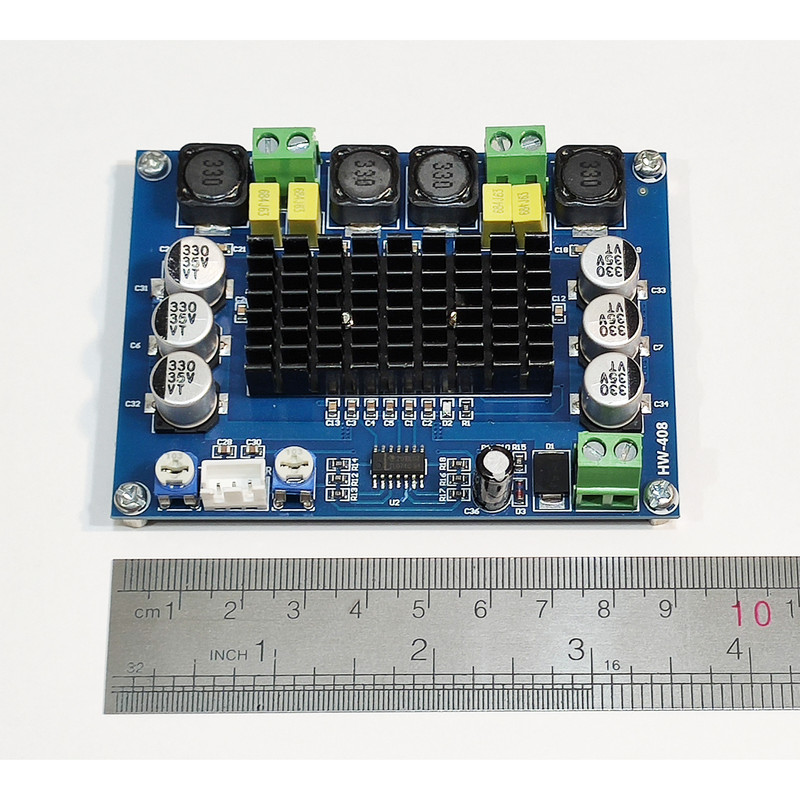

ماژول آمپلی فایر استریو کد 40W-x2 مدل w_wire

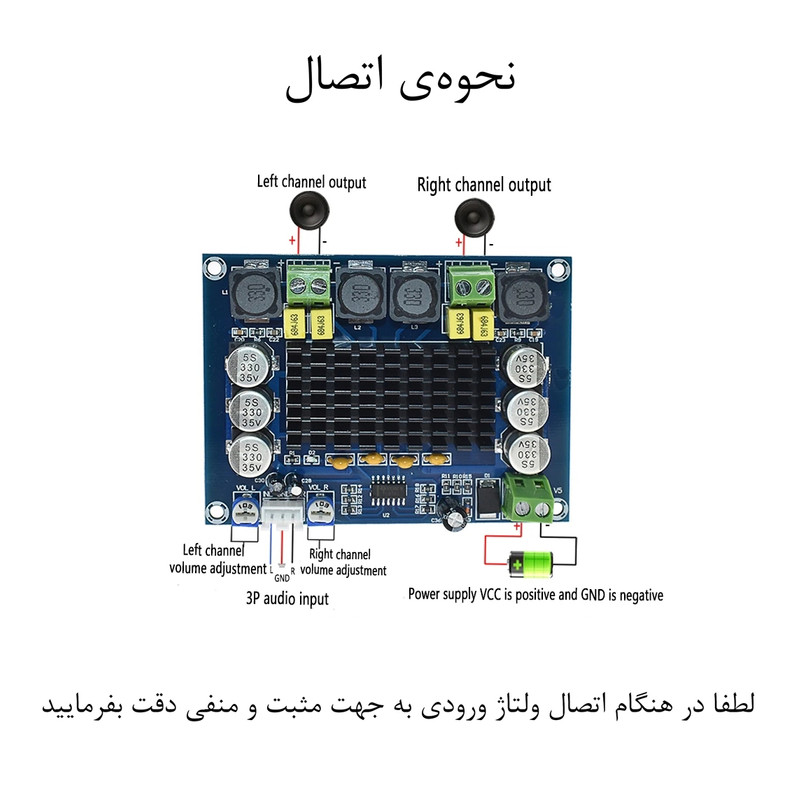

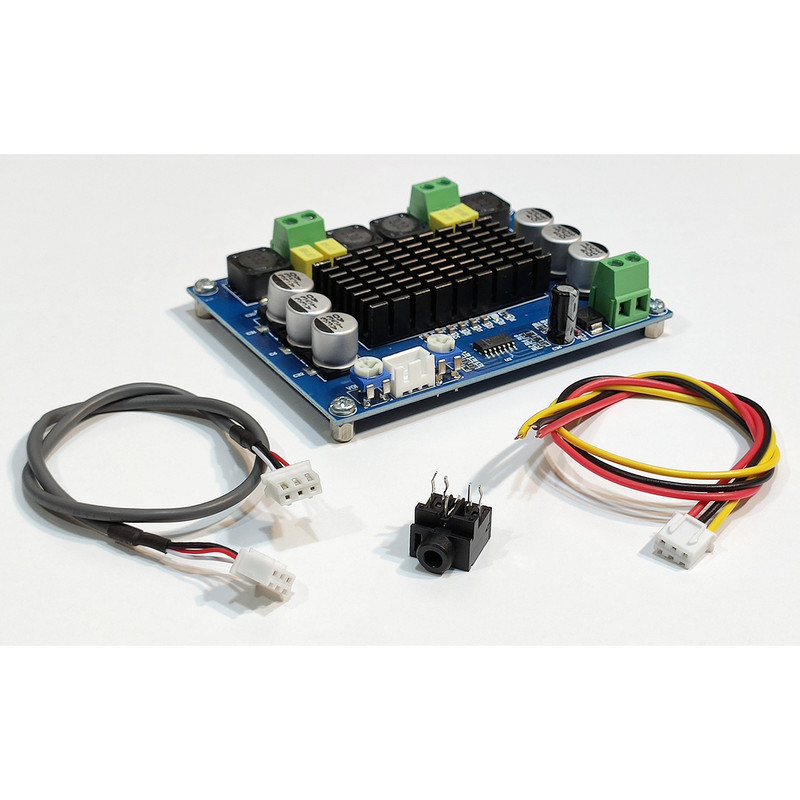

کاربرد ماژول‌های آمپلی فایر دریافت صدا از منبع، تقویت آن و انتقال به اسپیکر (باند) برای پخش است. حداکثر توان خروجی این ماژول برای هر یک از دو خروجی 40 وات می‌باشد. ولتاژ تغذیه‌ی این ماژول 12 الی 24 ولت DC می‌باشد که استفاده از آن را با برق اتومبیل و یا آداپتورهای 12 الی 24 ولت ممکن می‌سازد. جریان مورد نیاز برای تغذیه 5 آمپر است. البته با استفاده از آداپتور 12 ولت 2 آمپر نیز ماژول راه اندازی شده و قابل استفاده می‌باشد اما برای دریافت حجم صدای بالا و عدم کاهش کیفیت خروجی در ولوم بالا (به اصطلاح سکته کردن صدا)، لازم است از جریان توصیه شده استفاده نمایید. ولتاژ توصیه شده برای تغذیه‌ی ماژول با توجه به امپدانس باندهای مورد استفاده متغیر است. بهتر است در صورت استفاده از باندهای 4 اهم، از ولتاژ 12 ولت و در صورت استفاده از باندهای 8 اهم، از ولتاژ 18 الی 24 ولت استفاده نمایید. ورودی صدا به صورت کانکتور 3 پین تعبیه شده که کابل مخصوص آن به همراه محصول ارسال می‌گردد (مناسب برای اتصال به ماژول گیرنده ی بلوتوث، ماژول پری آمپلی فایر، تن کنترل و ...). علاوه بر سیم دارای دو سر سوکت، یک عدد سیم دارای یک سر سوکت و یک عدد سوکت مادگی هدفون به همراه ماژول ارسال خواهد شد (گرینیک) که می‌توان برای اتصال مستقیم آمپلی فایر به پخش کننده از آن استفاده کرد. در کنار کانکتور صدا، دو عدد پتانسیومتر قرار دارد که امکان کنترل حجم صدای کانال راست و چپ را به صورت جداگانه فراهم می‌سازد. از کاربردهای این ماژول، تعمیر یا ساخت سیستم پخش خانگی و سیستم صوتی اتومبیل را می‌توان نام برد. نحوه‌ی انجام اتصالات تغذیه و باندها در تصاویر موجود است. از اتصال برق AC (ترانس)، اتصال کوتاه خروجی های صدا و بریج کردن (پل زدن) خروجی های صدا خودداری نمایید زیرا موجب صدمه دیدن ماژول خواهد شد.
