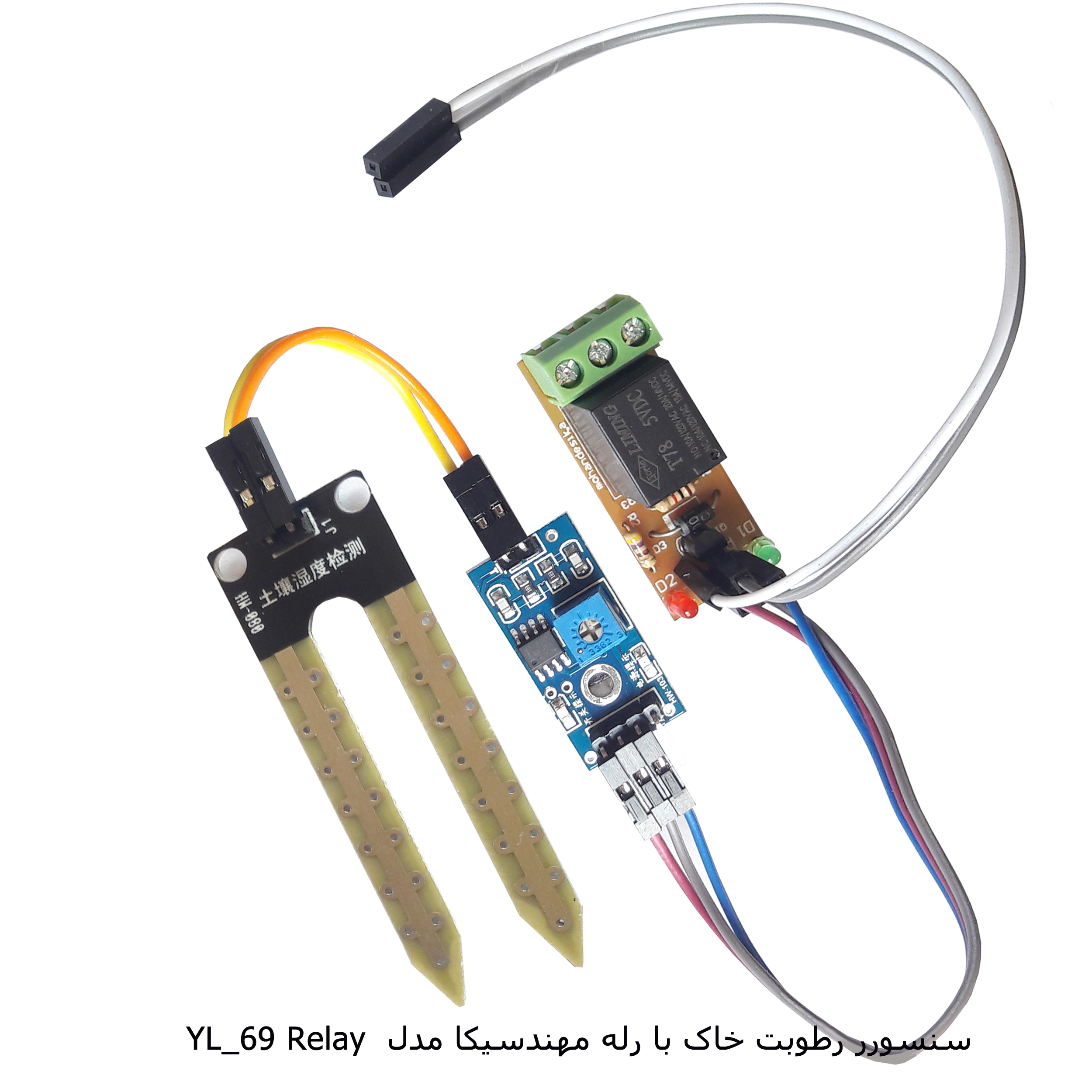

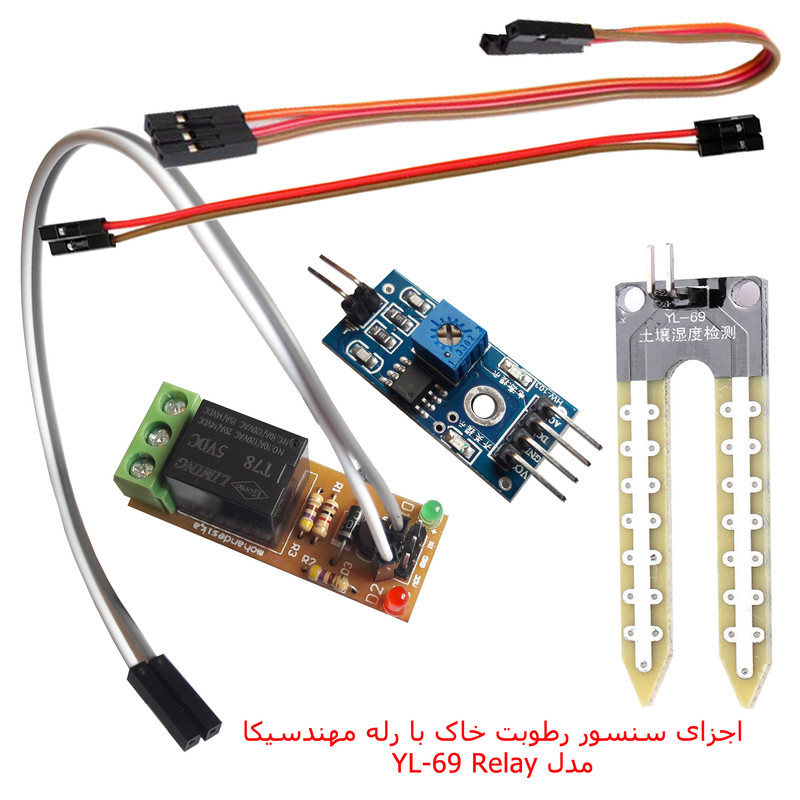

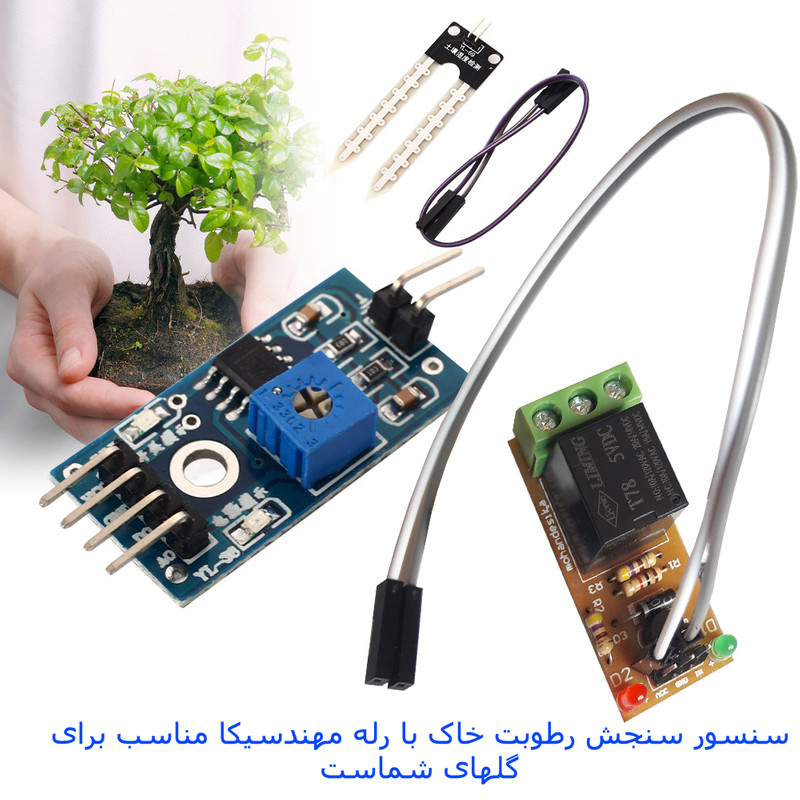

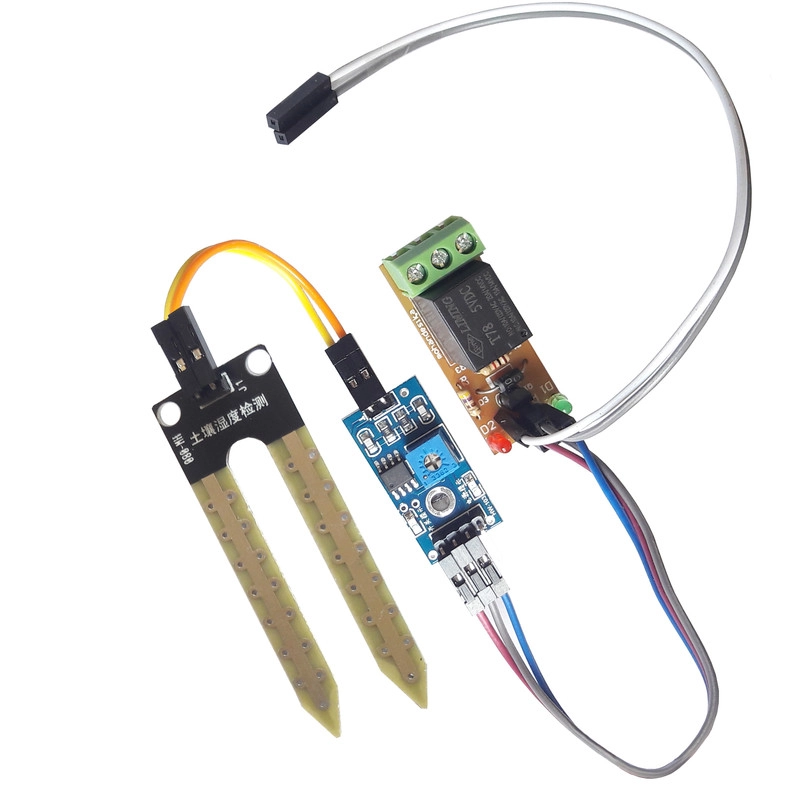

سنسور رطوبت خاک با رله 5 ولت مهندسیکا مدل YL_69 Relay

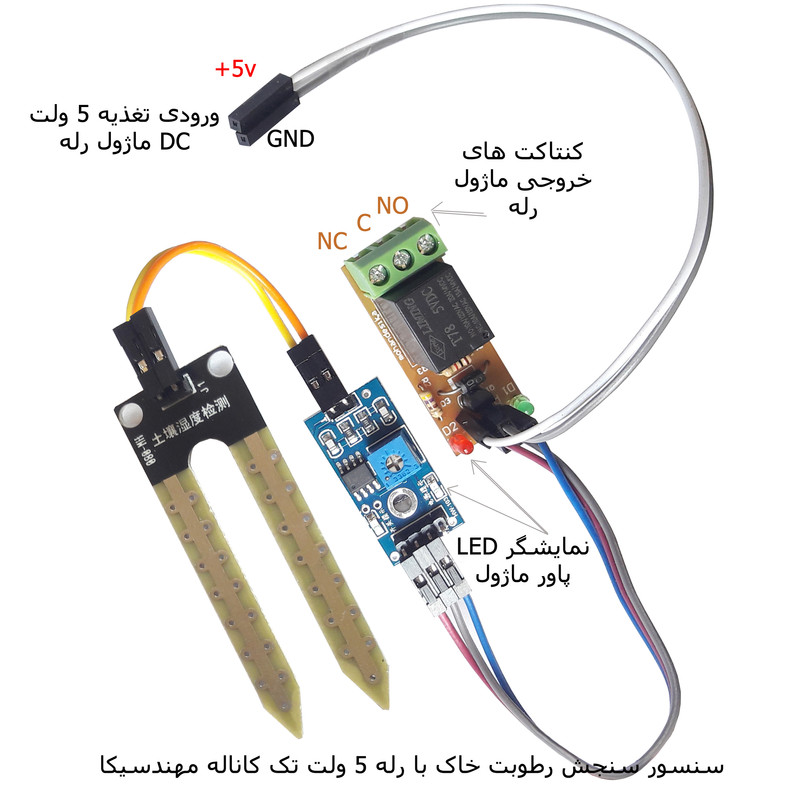

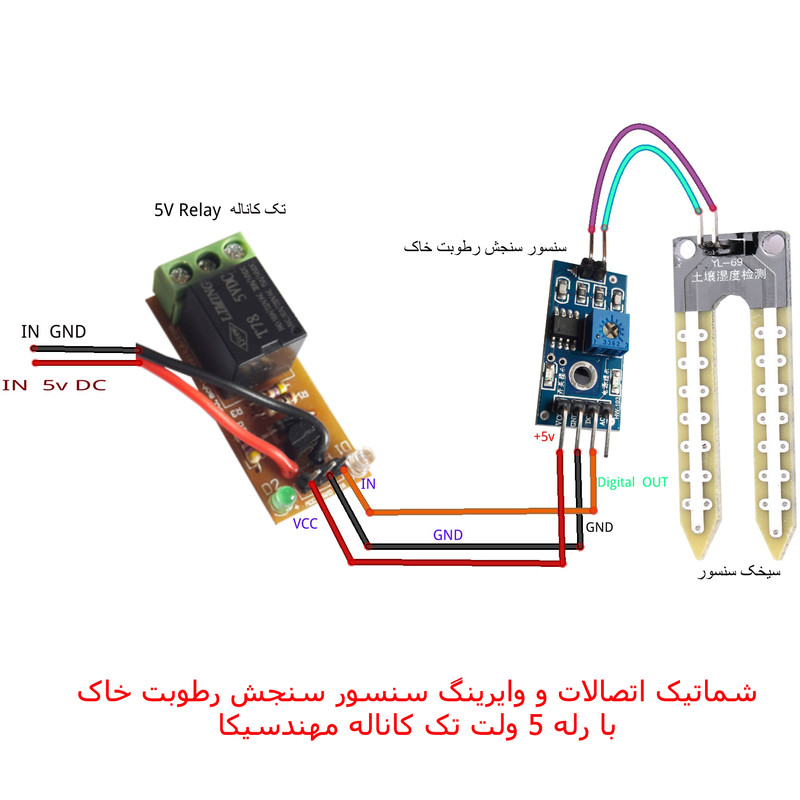

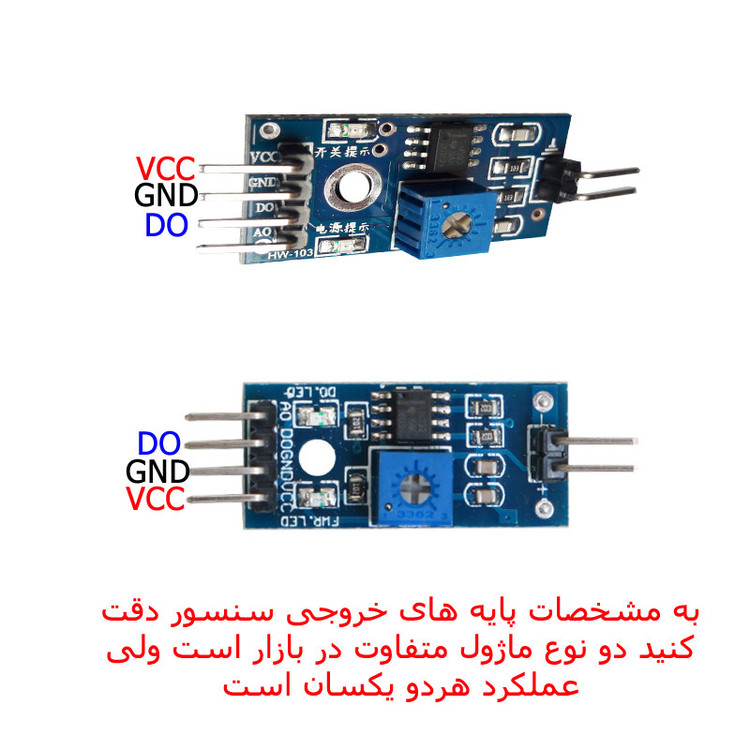

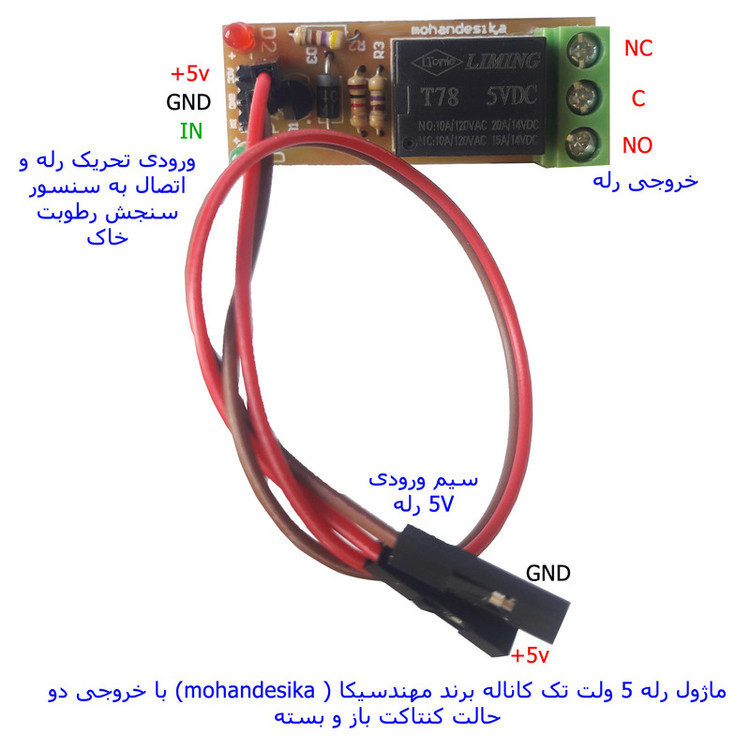

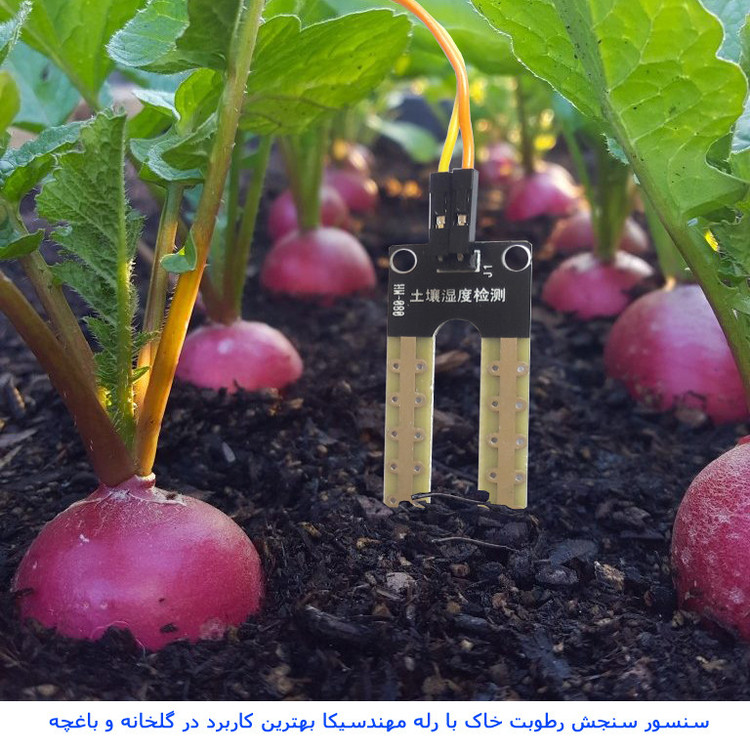

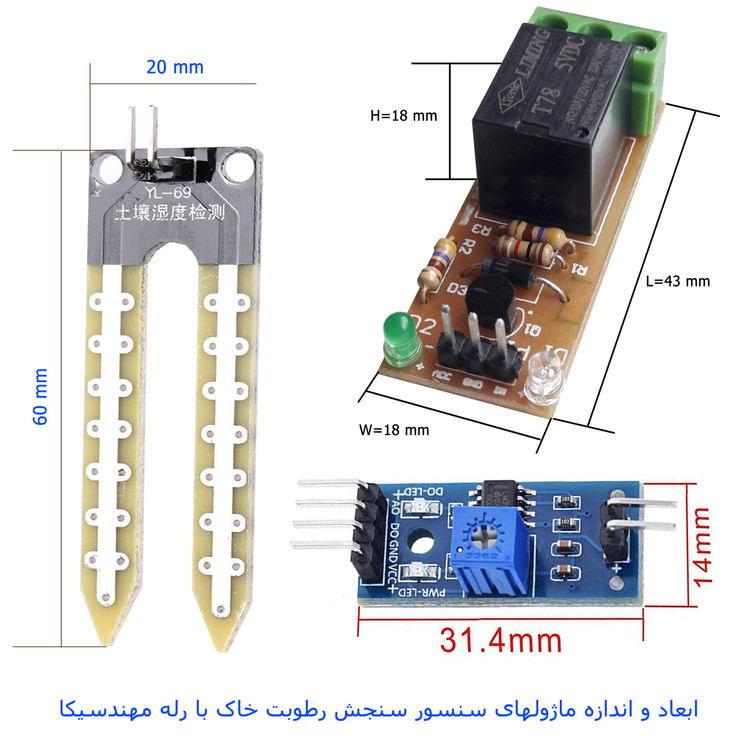

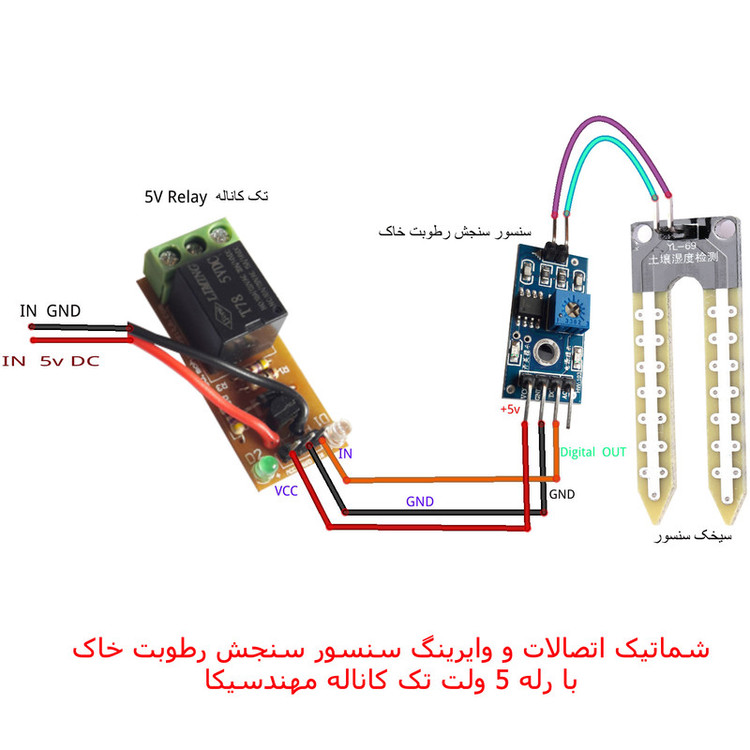

از این سنسور رطوبت سنج برای اندازه گیری میزان رطوبت و یا آب موجود در خاک استفاده می گردد. برای این منظور سیخک سنجش رطوبت سنسور را داخل خاک گلدان یا باغچه قرار دهید. سنسور را می توان به همراه یک رله به کار گرفت تا یک سیستم آبیاری هوشمند خودکار ساخت .حساسیت این سنسور از طریق پتانسیومتر آبی رنگ روی برد قابل تنظیم می باشد. این سنسور دارای ولتاژ کاری بین 3.3 تا 5 ولت می باشد و دارای خروجی دیجیتال و آنالوگ است. با استفاده از یک رله 5 ولت تک کاناله در خروجی سنسور میتوانید با تحریک خروجی دیجیتال سنسور ، رله را قطع و وصل نمایید و با این کار مدار قدرت پمپ آب یا آژیر صدا و یا روشنایی خاص بعنوان اعلام وضعیت را فعال نمایید . بر روی ماژول دو LED نمایشگر می باشد که یکی مربوط به تغذیه و دیگری وضعیت خروجی دیجیتال سنسور را مشخص میکند. بر روی سنسور ، یک چیپ مقایسه گر LM393 تعبیه شده و باعث کارکرد پایدار مدار می گردد. سنسور دارای چهار پایه خروجی به نام های ، VCC( اتصال به منبع تغذیه 3.3 تا 5 ولتی) ، GND ( اتصال به زمین تغذیه) ، DO (خروجی دیجتال صفر یا یک) و AO (خروجی آنالوگ 0-4.2 ولت) است . این ماژول دارای دو خروجی دیجیتال و انالوگ می باشد که بسته به نیاز می توان از خروجی دیجیتال یا انالوگ یا هر دو استفاده کرد. زمانی که ماژول نتواند میزان معینی از رطوبت در خاک را تشخیص دهد، خروجی دیجیتال DO مقدار یک منطقی و در غیر این صورت مقدار صفر را نشان می دهد . از آنجا که ورودی IN رله Active High است با یک شدن خروجی سنسور ، رله عمل میکند. مشخصات ماژول رله طبق توضیحات و مشخصات فنی ذکر شده بر روی رله است و محدویت در جریان و ولتاژ دارد . برای اندازه گیری رطوبت خاک توسط خروجی انالوگ ماژول باید با استفاده از میکروکنترلر, مقدار ولتاژ پایه انالوگ A0 را اندازه گیری کنیم که این ولتاژ متناسب با مقدار رطوبت خاک می باشد
