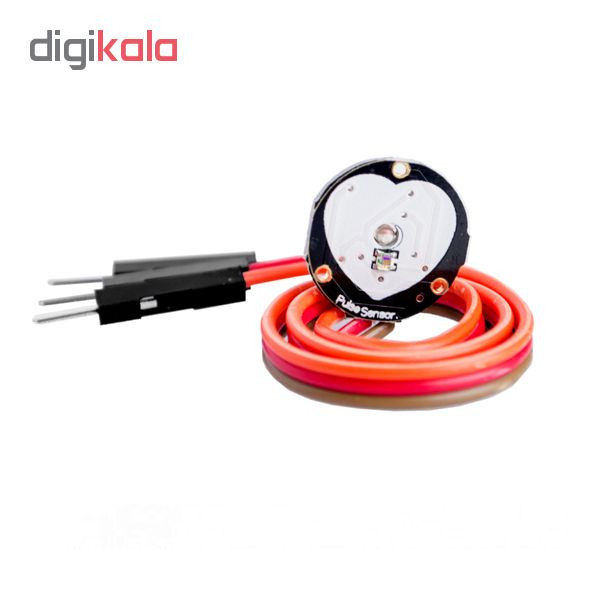

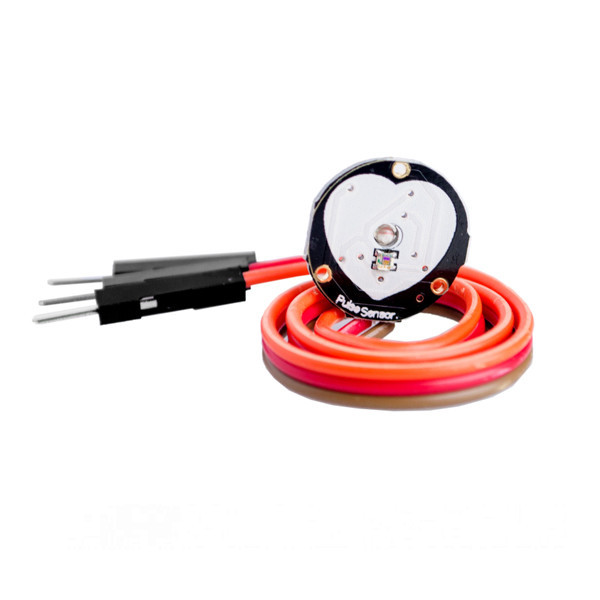

سنسور نبض و ضربان قلب مدل PS-85

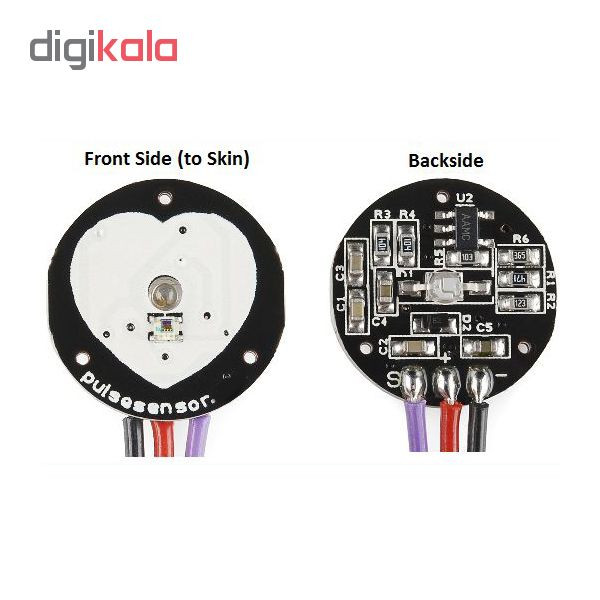

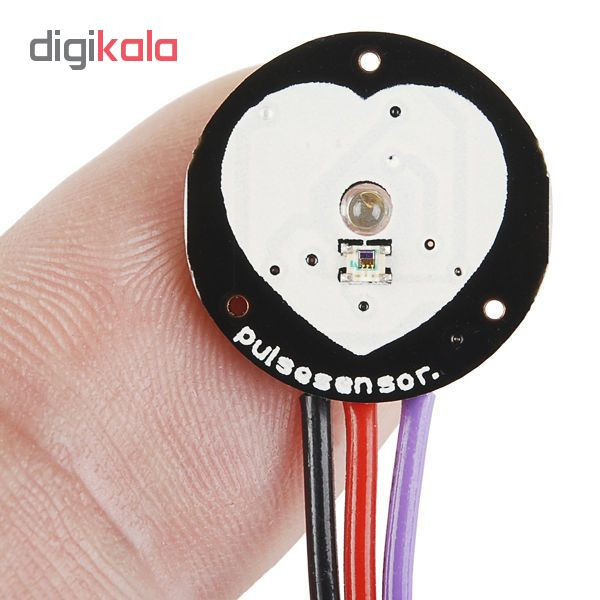

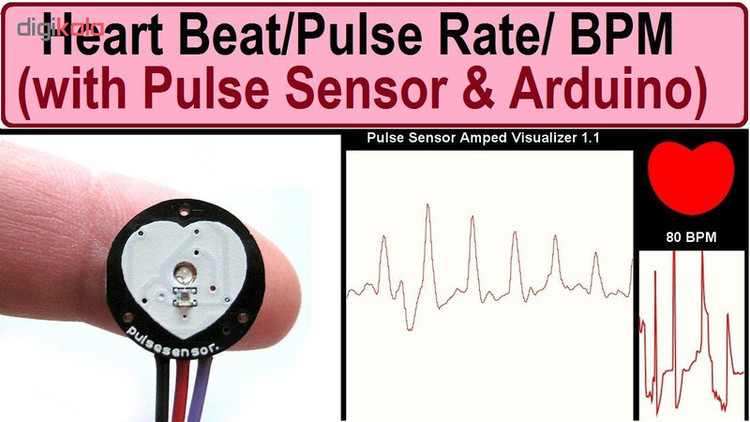

در بدن تمامی موجودات زنده با هر تپش قلب خون به کلیه اندام های بدن پمپاژ میشود.این پمپاژ در نوک انگشتان دست بیشتر معلوم است. اساس کار این سنسور نیز بر همین اصل میباشد.خروجی سنسور بصورت آنالوگ است و در خروجی پالس هایی مانند نوار قلب ارسال میشود. این سنسور از یک جفت فرستنده گیرنده تشکیل شده است که درکنار یکدیگر قرار گرفته اند زمانیکه خون پمپاژ میشود مقدار خونی که در اندام های بدن میرسد نیز بیشتر میشود و در نتیجه میزان تابش و گیرندگی سنسور تغییر میکند و به این طریق ضربان قلب اندازه گیری میشود. این آزمایش را میتوانید با استفاده از یک چراغ قوه یاLEDنیز انجام دهید به این صورت که در تاریکی انگشت را کاملا بر روی چراغ قوه قرار دهید در این حالت نور قرمز رنگی را مشاهده خواهید کرد که با هر تپش قلب اندکی کم نورتر خواهد شد با یک تقویت کننده و استفاده از این ویژگی ساده میتوان ضربان قلب را اندازه گیری کرد. ولتاژ کاری این سنسور نیز3~5ولت است که جریان مصرفی در ولتاژ5ولت حدود5میلی امپر است. این سنسور توسط مبدل انالوگ به دیجیتال ADC براحتی قابل راه اندازی است و با انواع میکرو کنترلر ها از جمله آردوینو سازگار است.
