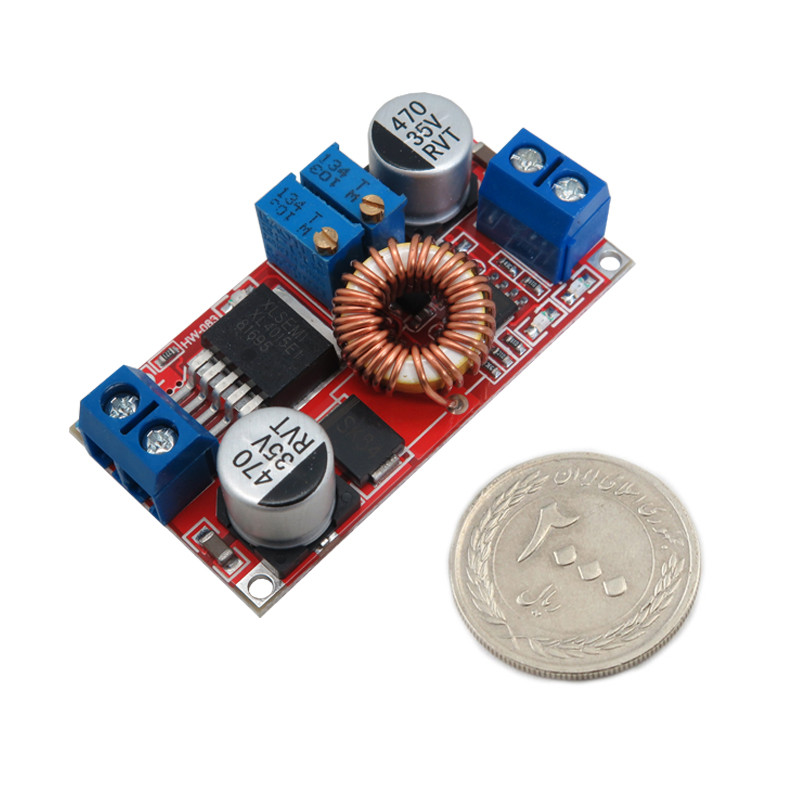

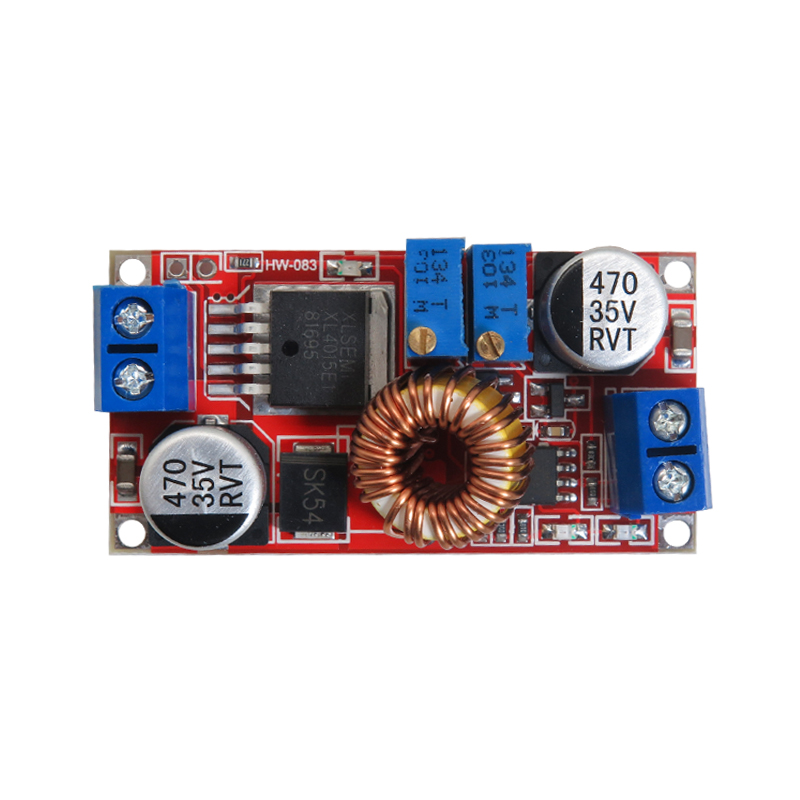

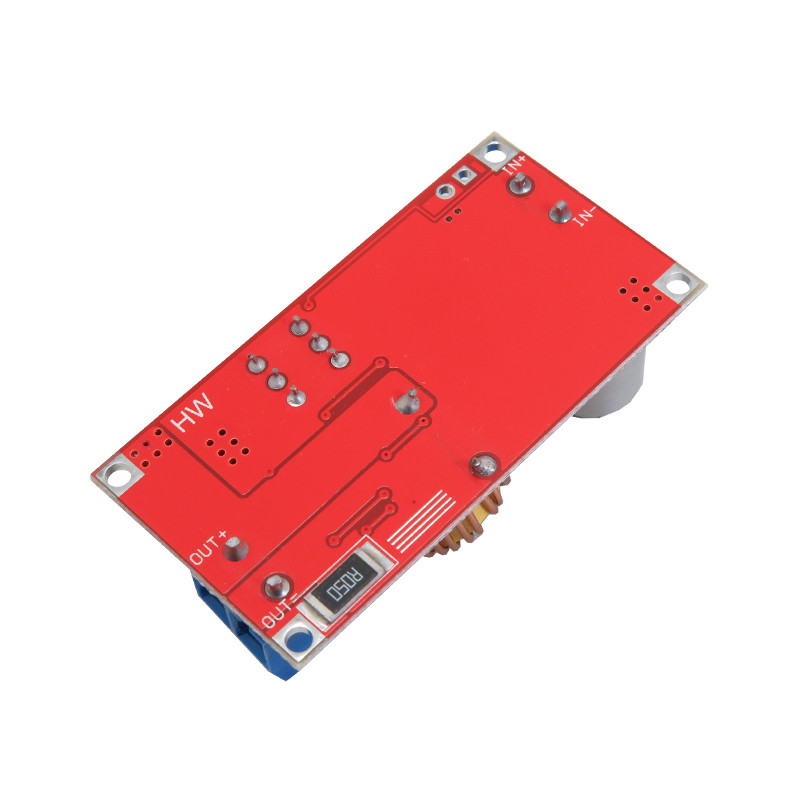

ماژول شارژر باتری مدل XL4015E1

مبدل DC به DC یا DC to DC Converter نوعی مبدل الکترونیکی است که جریان DC را از یک منبع دریافت میکند، سپس جریان DC را به صورتی دیگر با سطح ولتاژ بالاتر یعنی مبدل DC به DC افزاینده و یا سطح ولتاژ پایین تر یعنی مبدل DC به DC کاهنده تغییر می دهد. مبدل DC به DC علاوه بر افزایش یا کاهش جریان، تثبیت جریان و ولتاژ را هم انجام می دهد. این ماژول باک 5 آمپر با قابلیت تنظیم ولتاژ خروجی برای شارژ باتری استفاده می شود و بعد از شارژ، مدار را قطع می کند و خروجی نمیدهد. روش شارژ باتری: 1- تعیین میزان جریان و ولتاژ باتری قابل شارژ 2- کنترل کننده ولتاژ ثابت را تنظیم سپس ولتاژ خروجی را در حدود 5 ولت تنظیم کنید. 3- برای اندازه گیری جریان اتصال کوتاه خروجی ، ازیک مولتی متر مجهز به محدود کننده جریان 10A استفاده و پتانسیومتر جریان ثابت را تنظیم کنید تا جریان خروجی، به جریان کار از پیش تعیین شده LED برسد. 4 جریان نشانگر شارژ به طور پیش فرض به 0.1 برابر جریان شارژ (مقدار جریان ثابت) ارسال می شود. 5- تنظیم ولتاژ ثابت برای دستیابی به ولتاژ خروجی شناور باتری 6- متصل کردن باتری و انجام شارژ ( مراحل 1 ، 2 ، 3 ، 4 منبع تغذیه به ماژول وصل شده اما خروجی به باتری وصل نمی شود.) روش راه اندازی جریان ثابت LED: 1- تعیین جریان کار و حداکثر ولتاژ کار LED 2- کنترل کننده ولتاژ ثابت را تنظیم سپس ولتاژ خروجی را در حدود 5 ولت تنظیم کنید. 3- برای اندازه گیری جریان اتصال کوتاه خروجی ، ازیک مولتی متر مجهز به محدود کننده جریان 10A استفاده کنید و پتانسیومتر جریان ثابت را تنظیم کنید تا جریان خروجی، به جریان کار از پیش تعیین شده LED برسد. 4- ولتاژ ثابت قطعه را تنظیم کنید تا ولتاژ خروجی، به حداکثر ولتاژ کار LED برسد. 5- LED را متصل و تست کنید. ( مراحل 1 ، 2 ، 3 ، 4 منبع تغذیه به ماژول وصل شده اما خروجی به LED وصل نمی شود.)
