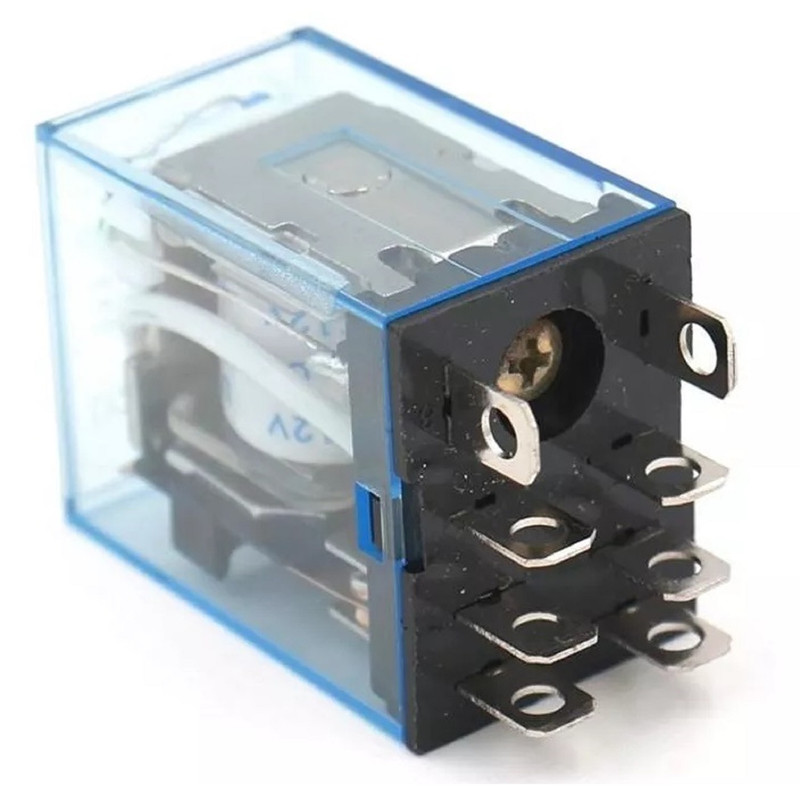

رله تقویت مدل 12VDC-coil

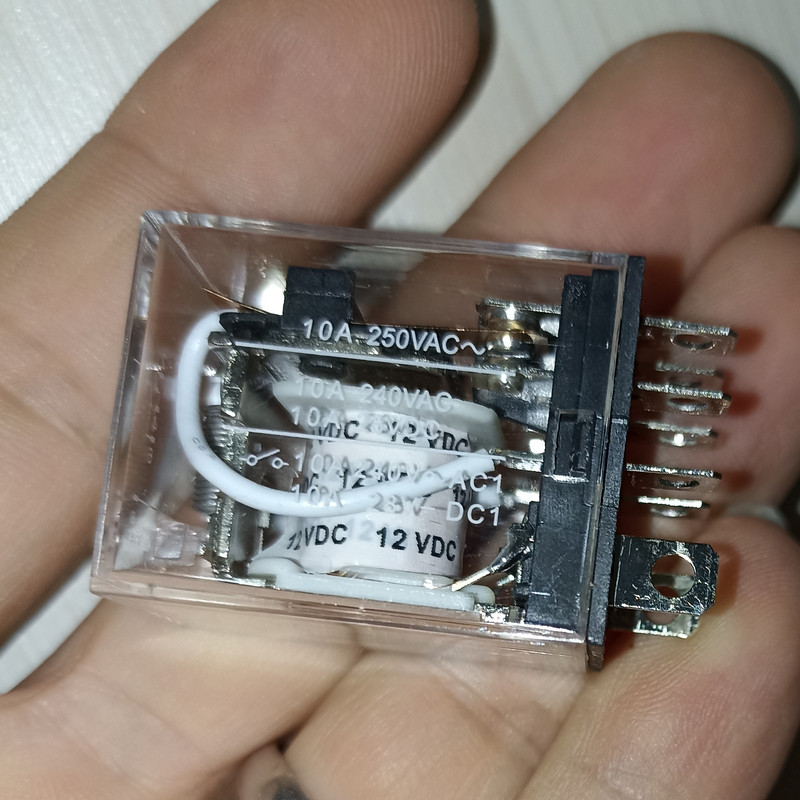

رله مدل 12VDC-coil شامل 2 عدد کنتاکت مستقل است که هر کدام تا جریان 10 آمپر را تحمل می کنند. ولتاژ راه انداز این رله 12 ولت DC است. نحوه راه اندازی به این صورت است که اگر به دو پایه کناری (دو پایه ای که جهت آن ها با بقیه پایه ها فرق دارد) ولتاژ 12 ولت DC اعمال شود دو عدد کنتاکت بصورت همزمان و مستقل عمل کرده و مانند کلیدی جریان برق را از یک پایه قطع و به پایه دیگر وصل می کند (به دلیل شیشه ای بودن قاب رله، نحوه کارکرد رله کاملا مشخص است و این راه اندازی را راحتتر می کند) پایه های نزدیک پایه های بوبین مشترک هستند و پایه های دیگر جریان الکتریکی را با اعمال ولتاژ بوبین بین همدیگر سوییچ می کنند. این رله با ولتاژ 9 ولت DC نیز قابل راه اندازی است و برای روشن ماندن طولانی با این ولتاژ بسیار مناسب است و دمای رله در حد مجاز باقی می ماند. دقت کنید که ولتاژ راه انداز بوبین رله 9 تا 12 ولت DC است و از آن طرف ولتاژهای 1 تا 220 ولت نیز با کنتاکتهای این رله هر کانال تا حداکثر 10 آمپر قابلیت سوییچ دارند. در صورت استفاده فقط از یک کانال بهتر است که برای جریان دهی و عمر بیشتر دو کانال را باهم موازی کرد.
