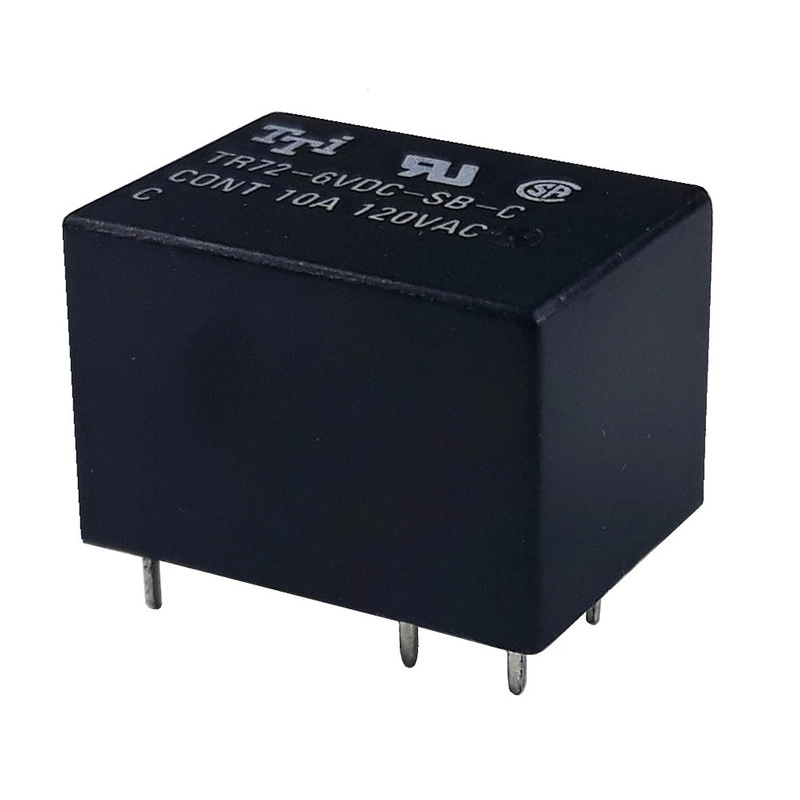

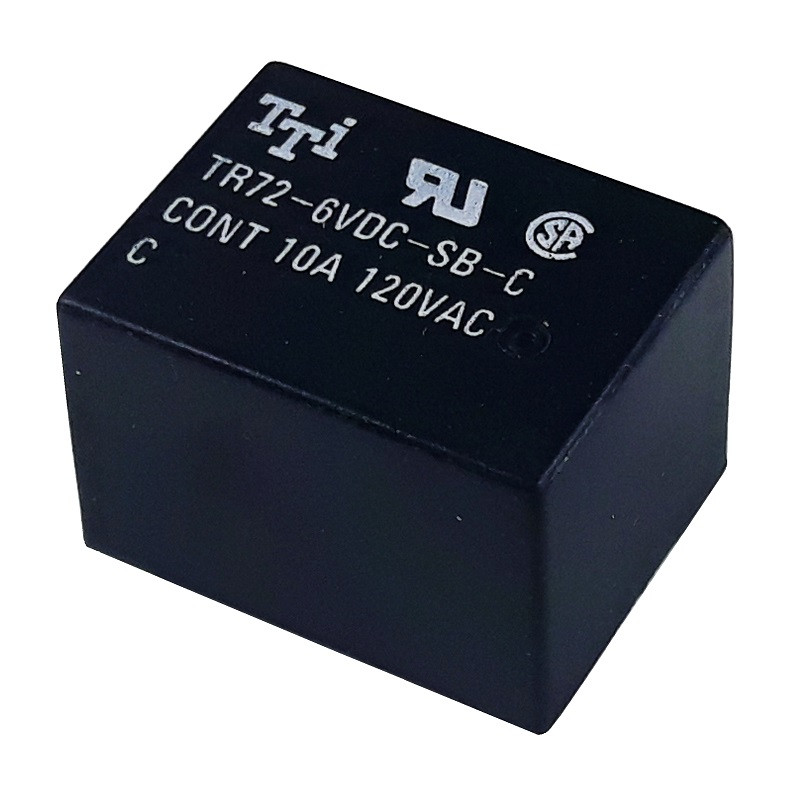

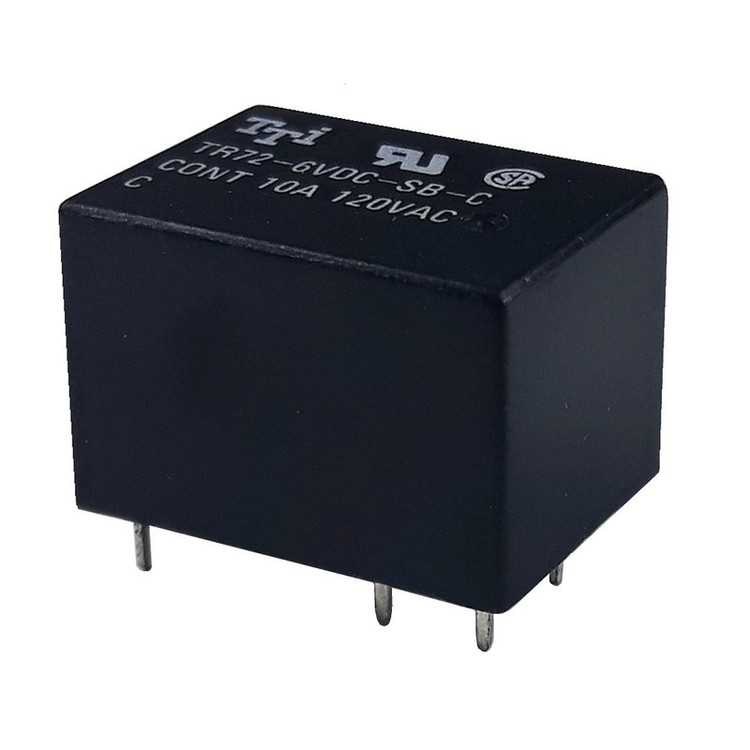

رله تی تی ال مدل TR-72

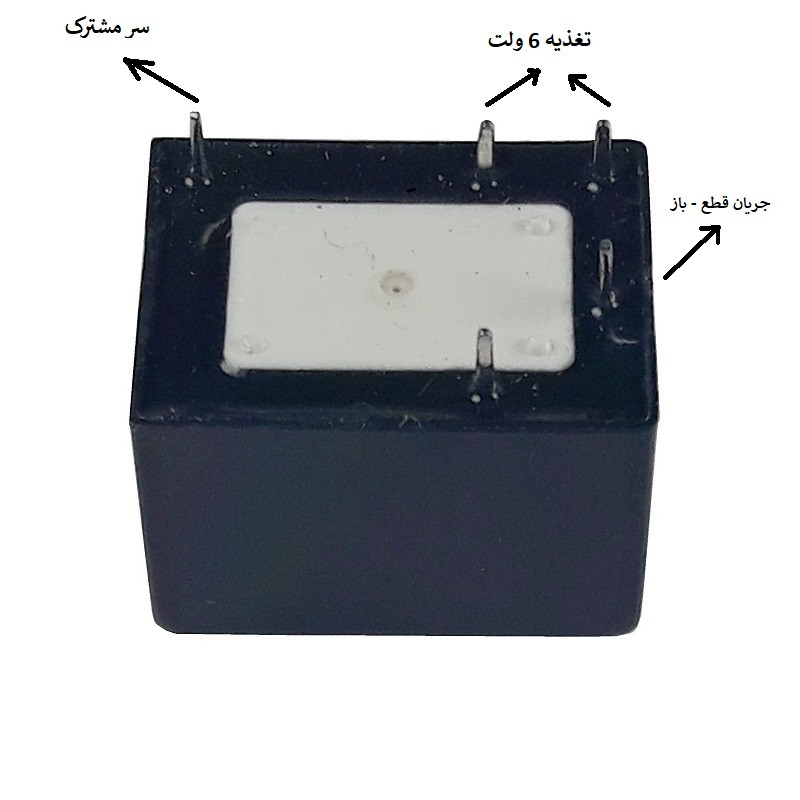

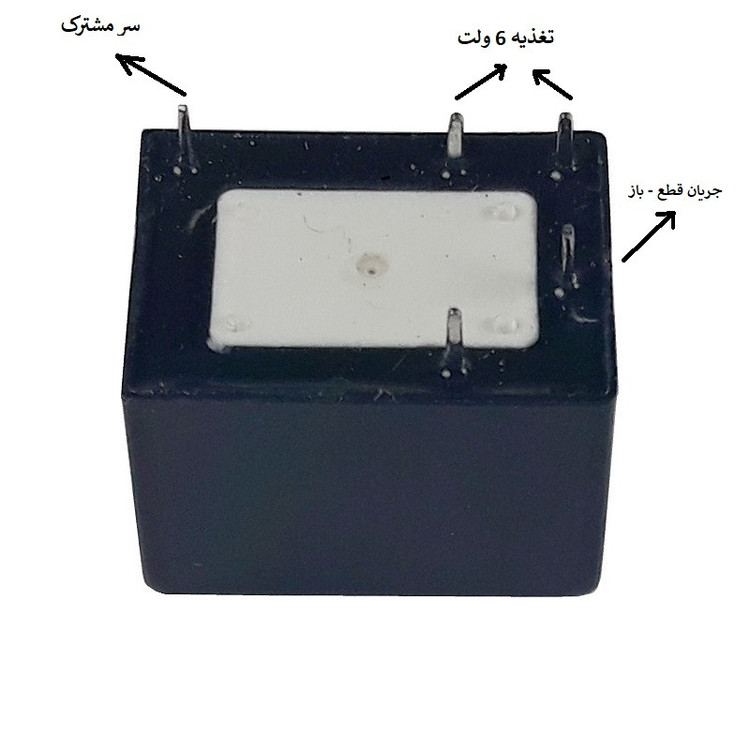

رله ها برای سوئیچ کردن دستگاههای الکتریکی کاربرد دارند . جریان و اغلب ولتاژ تغذیه مربوط به تحریک رله ها بسیار کم بوده و توسط برد الکترونیکی بواسطه ترانزیستورها ، و یا رله های بسیار کوچک تر و ضعیف تر دیگری راه اندازی می شود اما از کنتاکتهای رله می توان جریان های بالایی را گذراند.رله TTL با ولتاژ تغذیه 6 ولت و حداکثر جریان قابل تحمل 10آمپر 120 ولت AC ، و یا 7 آمپر 240 ولت AC ، عمل سوئیچینگ را بخوبی انجام می دهد.از این رله می توان در کنترلر درهای اتوماتیک ، محافظ های ولتاژ و یا فتوسل و سایر دستگاههای الکتریکی استفاده کرد.در زیر این رله مانند اغلب رله ها 5 پین وجود دارد ( به آرایش پین ها توجه کنید چون کمی متفاوت با انواع معمول است ) که در یک سمت 4 پین و در سمت دیگر 1 وجود دارد .2 پین مربوط به تغذیه 6 ولت رله است که جریان تغذیه 75 میلی آمپر 6 ولت را عبور می دهد و 3 کنتاکت دیگر که دو عدد در سمت چپ کنتاکتهای تغذیه قرار دارد ( نگاه از زیر ) و یک کنتاکت در یک گوشه دیگر و با فاصله از 4 پایه دیگر ، مربوط به ورودی و خروجی جهت سوئیچ کردن می باشد .یک کنتاکت در حالت بدون جریان رله قطع است و بعد از برقراری جریان به سر مشترک متصل می شود و کنتاکت دیگر معکوس آن است.مقاومت بوبین این رله 80 اهم است.
