ماژول پاور بانک دارای نمایشگر مدل H961

درباره این کالا بیشتر بدانید

تنها با اتصال یک منبع ولتاژ 5 ولتی با درگاه میکرو USB به ورودی شارژر میتواند باتری متصل به خروجی را تا 5V شارژ نماید. این ماژول بطور کلی برای منابع تغذیه قابل حمل که ازباتری های lithium 18650 استفاده میکنند مناسب است.



جزیان مناسب برای شارژ باتری موبایل به طور خودکار تنظیم میشود. این ماژول برای توان کمتر از 0.5 وات و بالاتر از 10.5 مناسب نیست. این ماژول دارای مدار محافظ نمیباشد بنابر این با توجه به ولتاژ 3 تا 4.2 ولتی نباید باتری های چندتایی سری با یکدیگر موازی شوند. باتری باید دارای ظرفیت 4A حدودی برای دشارژ باشد.



مشخصات



ورودی : 5V-1A

رابط ورودی: پورت مادگی میکرو USB و type-c و lightning

 رابط خروجی: 2× پورت استاندارد مادگی

دارای نمایشگر LCD

باتری های مجاز برای ماژول: باتری های لیتیومی 18650 با سر فلت یا باتری لیتیوم پلیمری

تعداد باتری : 4 تا 6 عدد ، برای باتری 4 سل 110MM و برای باتری 6 سل 146MM

بازده BOOST : زیر 1 آمپر جریان با ثبات میباشد و بازده تا 80% میباشد.

نرخ ظرفیت : 3.7V / 5V * 80% = 59.2% برای باتری موبایل : ظرفیت باتری موبایل / ظرفیت باتری کل * 59.2%

مدار محافظ پلاریته معکوس : ندارد (اتصالات مثبت و منفی با دقت انجام شود.)

مدار محافظ overcharge و over discharge برای باتری لیتیومی دارد.

مدار محافظ خروجی over current و اتصال کوتاه دارد.

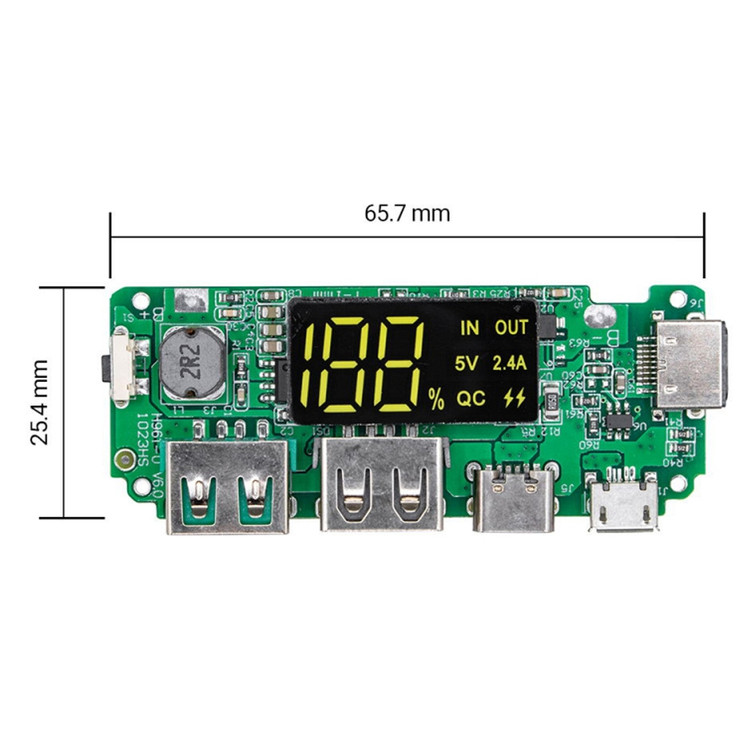

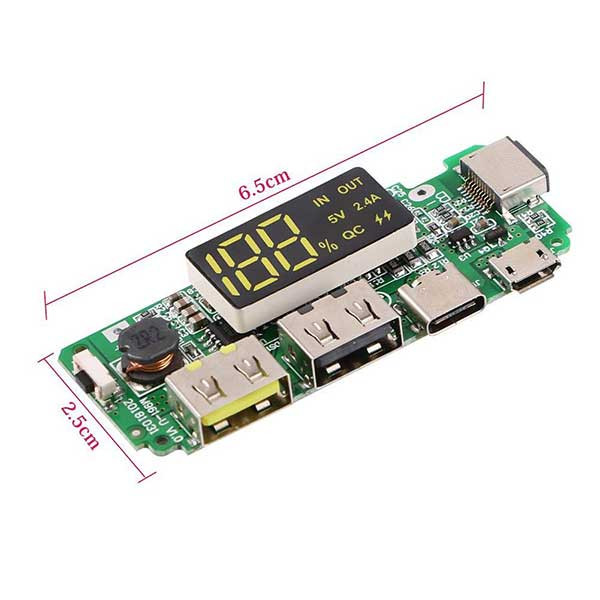

ابعاد برد: 65x25mm



ماژول پاور بانک H961-U

این محصول یک پاور بانک حرفه ای 2 امپری می باشد همچنین یک ماژول قدرتمند  برای شارژ، دشارژ و کنترل شارژ با خروجی ها و ورودی های متنوع و نمایشگر خاص می باشد.

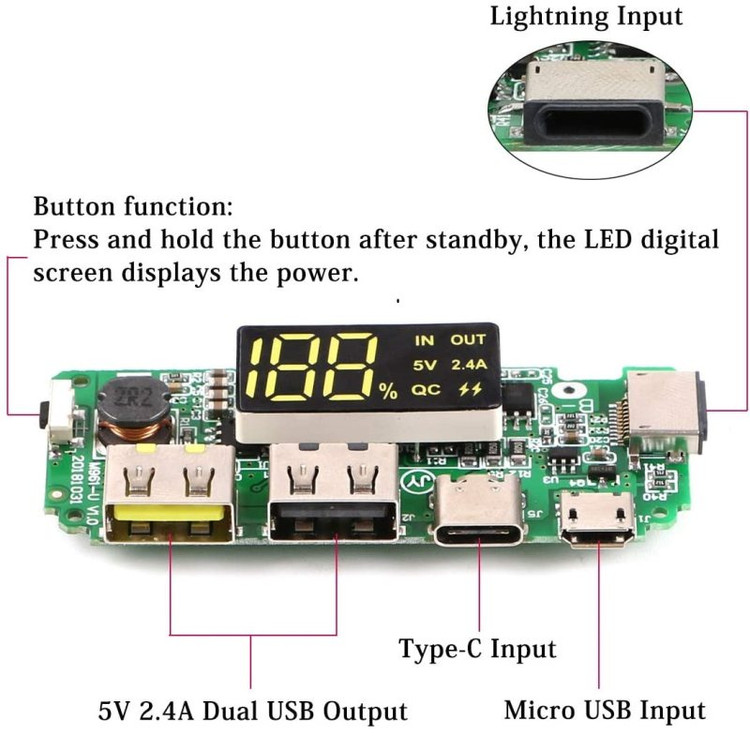

سه مدل کانکتور ورودی دارد : میکرو USB و lightning و usb-type-c





دو خروجی USB A محافظت شده دارد. (محافظت در برابر اتصال کوتاه)

نکته حائز اهمیت این ماژول شارژ همزمان دو گوشی می باشد.





نمایشگر LED بسیار شیک و زیبا که با فشردن کلید وضیعت سیستم را نشان میدهد.





قطع کن: در صورتی که باتری به حالت خالی برسد (در ولتاژ 3 باتری خالی شده ) باتری کلا از مدار خارج شده و باعث می شود باتری آسیب نبیند.





برای اتصال باتری جهت مثبت و منفی را رعایت کنید چون محافظتی برای آن ندارد.





خروجی این پاور بانک حداکثر 2 آمپر است ودر صورت اضافه جریان قطع کن اتوماتیک دارد.
