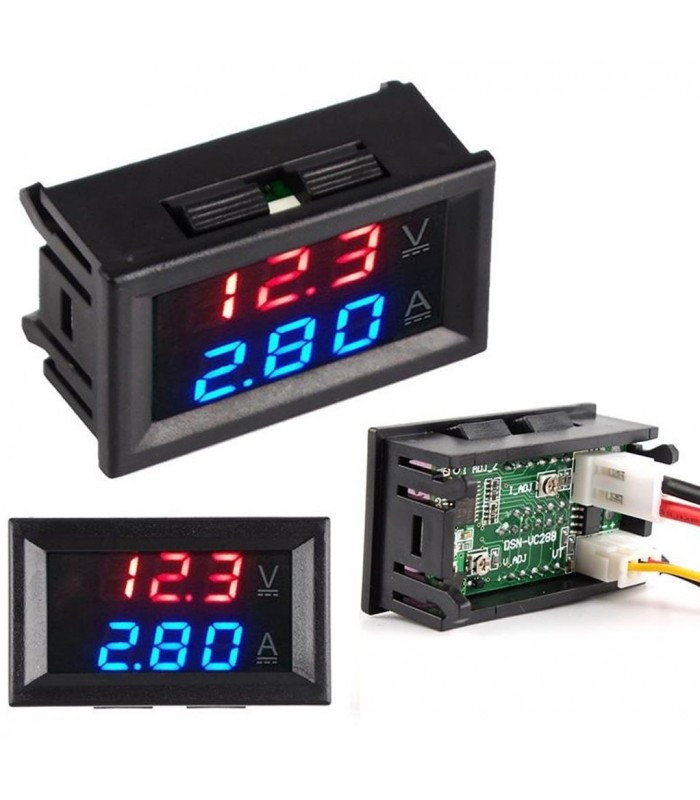

ولتمتر/آمپرمتر پنلی 10A/99V

درباره این کالا بیشتر بدانید

ولتاژ و جریان کمیت‌های مهمی در کارهای الکترونیکی مانند طراحی سیستم‌های الکتریکی هستند؛ بنابراین اندازه گیری این کمیت‌ها با دقت بالا اهمیت زیادی در این شاخه‌ها دارد. اندازه‌گیری این کمیت‌ها با مالتی‌مترهای دیجیتال باعث افزایش هزینه‌ها شده و فرایندی زمان‌بر می‌باشد. به همین دلیل توصیه می‌شود از وسیله‌ای استفاده شود که بتواند این دو کمیت را به صورت هم‌زمان نمایش دهد.

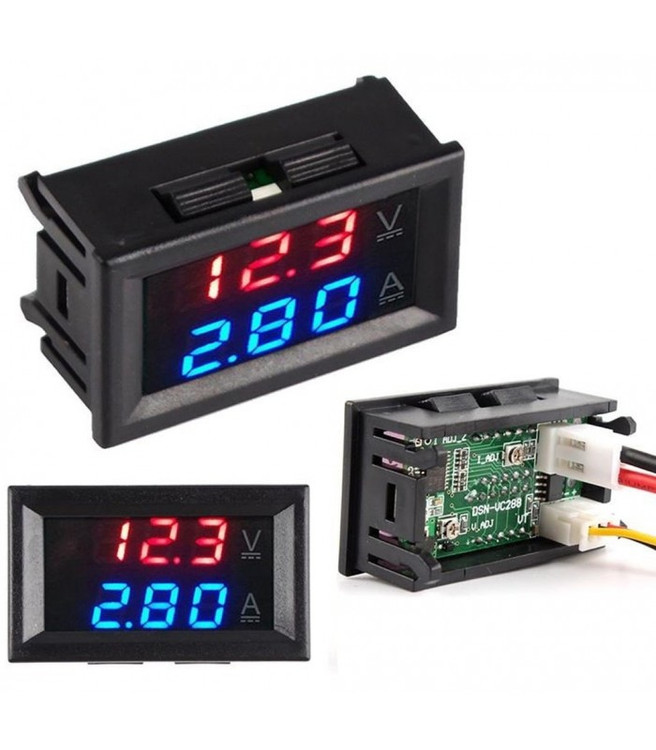

این محصول منحصربه‌فرد با صفحه نمایش از نوع Seven Segment سه رقمی، قابلیت اندازه‌گیری ولتاژ مستقیم DC در بازه 0 تا 100 ولت و همچنین جریان مستقیم DC در بازه 0 تا 10 آمپر ارایه شده است.

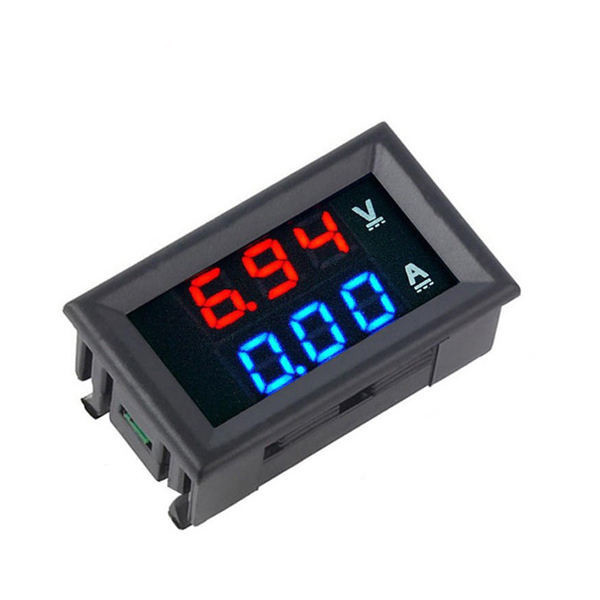

در ولتمتر و آمپرمتر DC روپنلی دیجیتالی، ولتاژ با رنگ قرمز و جریان با رنگ آبی نمایش داده می‌شود. برای استفاده از این محصول به منبع تغذیه 3.5 تا 30 ولت نیاز است.

نحوه راه انداری نیز به این صورت است که اگر از منبع تغذیه مشترک برای روشن کردن نمایشگر و المانمان استفاده کنیم نیازی به اتصال سیم سیاه کوچک به جایی نیست و فقط سیم سیاه بزرگ را به GND باید وصل کنیم

مجموعه ی کاربردی ولتمتر و آمپرمتر در یک محصول، قادر است جریان قدرت را در مدار اندازه گیری کند. قیمت مناسب، سهولت استفاده از ماژول نمایشگر دیجیتال ولتاژ و جریان و همچنین عدم نیاز به منبع تغذیه ی جداگانه از نقاط قوت این ماژول است. همچنین این محصول دارای یک پیچ تنظیم، برای تنظیم دقت اندازه گیری می باشد.

مشخصات فنی ماژول نمایشگر دیجیتال ولتاژ و جریان :

دقت نمایشگر برای ولتاژ: 0.1 ولت

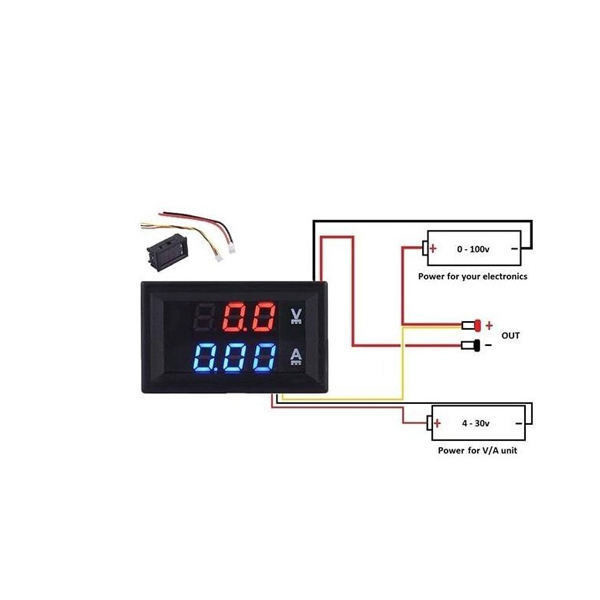

مشخصات سیم ها :

خط قرمز باریک (VCC) : ورودی مثبت منبع تغذیه (3.5 تا 30 ولت )

خط مشکی باریک (GND) : ورودی منفی منبع تغذیه (3.5 تا 30 ولت ) و اندازه گیری سیگنال مشترک زمین

خط زرد باریک (VIN) : اندازه گیری سیگنال ورودی مثبت (0-100V، نسخه ی 100 ولت) (0-33 ، نسخه ی 33 ولت)

خط قرمز ضخیم (I+) : به خروجی لود یا مصرف کننده وصل شود

خط مشکی ضخیم (I-) : به منفی منبع تغذیه وصل شود

این نمایشگر ولتاژ را با رنگ قرمز و جریان را با رنگ آبی نشان میدهد.
