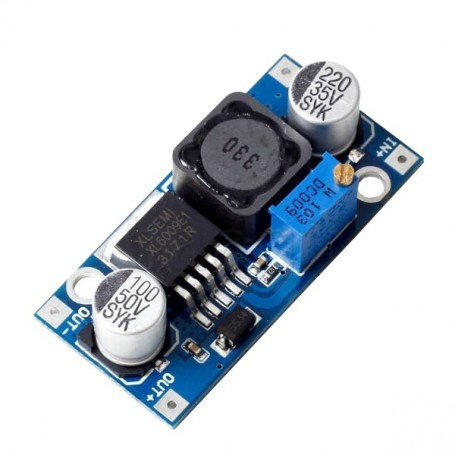

مبدل DC-DC افزاینده XL6009/LM2577

درباره این کالا بیشتر بدانید

ماژول XL6009-LM2577 یک افزاینده ولتاژ DC با حداکثر جریان ۲٫۵ آمپر است در این نوع مبدل ها همواره ولتاژ خروجی بزرگتر از ولتاژ ورودی خواهد بود بنابراین ماژول XL6009-LM2577 می تواند ولتاژها با سطوح پایین را به میزان مورد نیاز افزایش دهد. ولتاژ ورودی این ماژول بین ۳ الی ۳۲ ولت و خروجی آن می تواند از ۵ تا ۳۵ ولت متغیر باشد. برای تغییر خروجی ولتاژ کافی است مولتی ترن تعبیه شده روی این برد کوچک را بچرخانید.

جریان ورودی نامی این ماژول حداکثر 4 آمپر بوده , اما برای بدست آوردن جریان خروجی حداکثر در هر حالت می توان از فرمول زیر استفاده کرد:

Vin*Iin*0.9=Vout*Iout

نمونه ولتاژ های تست شده با این دستگاه:

Input 3V Output 12V 0.4A 4.8W
Input 5V Output 12V 0.8A 9.6W
Input 7.4V Output 12V 1.5A 18W
Input 12V Output 15V 2A 30W
Input 12V Output 16V 2A 32W
Input 12V Output 18V 1.6A 28.8W
Input 12V Output 19V 1.5A 28.5W
Input 12V Output 24V 1 A 24W

مشخصات

• ولتاژ ورودی 5 الی 32 ولت
• ولتاژ خروجی 5 الی 35 ولت
• حداکثر جریان خروجی ۲٫۵ آمپر
• فرکانس ۵۰ کیلوهرتز

• introduction

  This is a high-performance switching current 3A boost (BOOST) module. The module uses the second generation of high-frequency switching technology XL6009E1 core chip, performance than the first generation technology LM2577. XL6009 boost module at a lower cost, superior performance.



  Specification

  Module Properties: non-isolated step-up module (the BOOST)
  3-34V input voltage
  Output voltage: continuously adjustable (4-35V)
  Output Current: 2.5A (MAX)
  Input Current: 3A (peak to 5A) (5A current chips)
  Output power: natural cooling real power of 15W, plus heat sink 25W (MAX)
  Maximum output power = input voltage * 5A * conversion efficiency
  Output power limit (conditions: heat well):
  Input 5V output 12V 1.2A
  Input 5V output 24V 0.6A
  Input 7.4V output 12V 2A
  Enter the 7.4V output 19V 1.2A
  Enter the 7.4V output 24V 0.9A
  Input 12V output 19V 2A
  Input 12V output 24V 1.5A
  Conversion efficiency: 92% (Highest)
  Switching Frequency: 400KHz
  Output ripple: 50mV (Maximum)
  Load regulation: ±0.5%
  Voltage Regulation: ±0.5%
  Operating temperature: industrial grade (-40 ° C to +85 ° C)
  (ambient temperature over 40 degrees, to reduce power use, or to enhance heat dissipation)
  Size 48*23*14（L * W * H）（mm）
