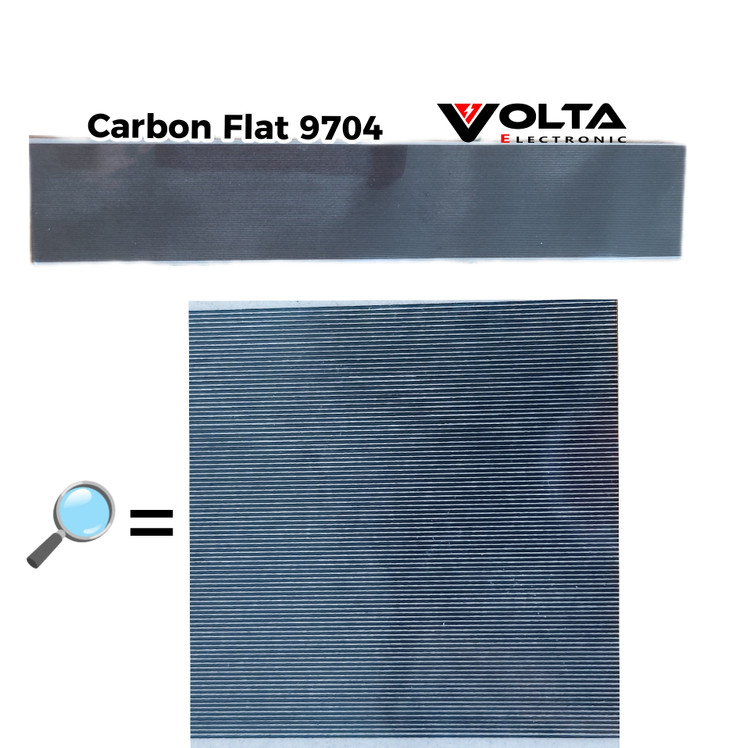

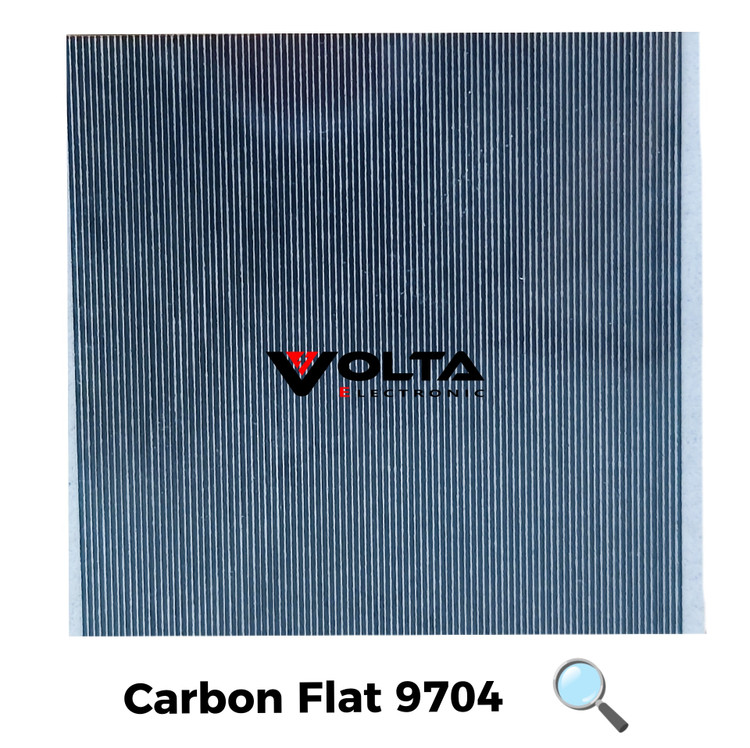

کابل فلت کربنی 9704
توضیحات
استاندارد 9704 طول 21 سانتیمتر عرض 41.5 میلیمتر تعداد پین 97 عدد فاصله پینها 0.4 میلیمتر نوع کابل فلت کربنی
از کابل فلت کربنی 9704 در چه مواردی استفاده می شود ؟
کابل فلت کربنی 9704 یک نوع کابل ارتباطی است که برای اتصال قطعات الکترونیکی در دستگاههای مختلف مانند تلویزیونهای LCD و LED، مانیتورها، دستگاههای صوتی، دستگاههای پزشکی و سایر دستگاههای الکترونیکی استفاده میشود.
این کابل از چندین لایه فیلم پلیآمیدی تشکیل شده است که دارای روکش کربنی است. این روکش کربنی به دلیل خاصیت هدایت الکتریکی خوب و مقاومت بالا در برابر حرارت و سایش، برای انتقال سیگنالهای الکتریکی در دستگاههای الکترونیکی استفاده میشود.
با توجه به مزایای کابل فلت کربنی 9704 مانند انعطافپذیری بالا، انتقال سریع دادهها و مقاومت در برابر نوسانات دما و رطوبت، در بسیاری از دستگاههای الکترونیکی به کار میرود.
چه اقداماتی ممکن است به کابل فلت کربنی آسیبب بزند
عوامل زیادی میتوانند باعث خرابی کابل فلت کربنی شوند، به عنوان مثال:
-
انحنای زیاد یا تغییر شکل نامناسب کابل فلت کربنی میتواند باعث شکستگی و خرابی آن شود.
-
اعمال فشار و نیروی زیاد بر روی کابل فلت کربنی باعث خرابی و شکستگی آن میشود.
-
آسیب به سیمهای داخلی کابل فلت کربنی میتواند به دلیل ضربه، خوردگی، سایش، ترکیدگی و یا ایجاد خم شدگی در آن باشد.
-
مواد شیمیایی و خورنده مثل اسید یا آلکالی روی کابل فلت کربنی برای مدت طولانی باشد میتواند باعث خرابی و دچار شدن آن شود.
-
آسیب به اتصالات کابل فلت کربنی باعث خرابی و ایجاد مشکلات الکتریکی در دستگاه های الکترونیکی میشود.
-
عدم رعایت نکات ضروری در نصب و استفاده از کابل فلت کربنی میتواند باعث خرابی و دچار شدن آن
برای اتصال کابل فلت کربنی 9704 به برد معمولا از چسب مخصوصی استفاده میگردد ضمنا برای استحکام و ثابت شدن محل اتصال نیاز به استفاده از اتوی فلت ، هویه هوای گرم و یا حداقل هویه با سر مسطح و صد البته حرارت کم و قابل کنترل می باشد .
بنابراین حتما قبل از هر گونه اقدام و دستکاری قطعات توصیه می نماید در ابتدا بر اساس اطلاعات ناشی از تستهای ساده مانند ریست کردن (در صورت امکان ریست نمودن بخش مربوطه )، خاموش و روش کردن چند باره دستگاه ، بررسی برق رسانی و میزان ولتاژ مناسب و سلامت کامل کابل ها و کلید ها ، ومشاهدات آثار ایجاد شده بررسی نمایید که آسیب وارده در چه حدی می باشد.
|
استاندارد
|
9704
|
|
طول
|
21 سانتیمتر
|
|
عرض
|
41.5 میلیمتر
|
|
تعداد پین
|
97 عدد
|
|
فاصله پینها
|
0.4 میلیمتر
|
|
نوع کابل
|
فلت کربنی
|
