برد درایو بخور سرد

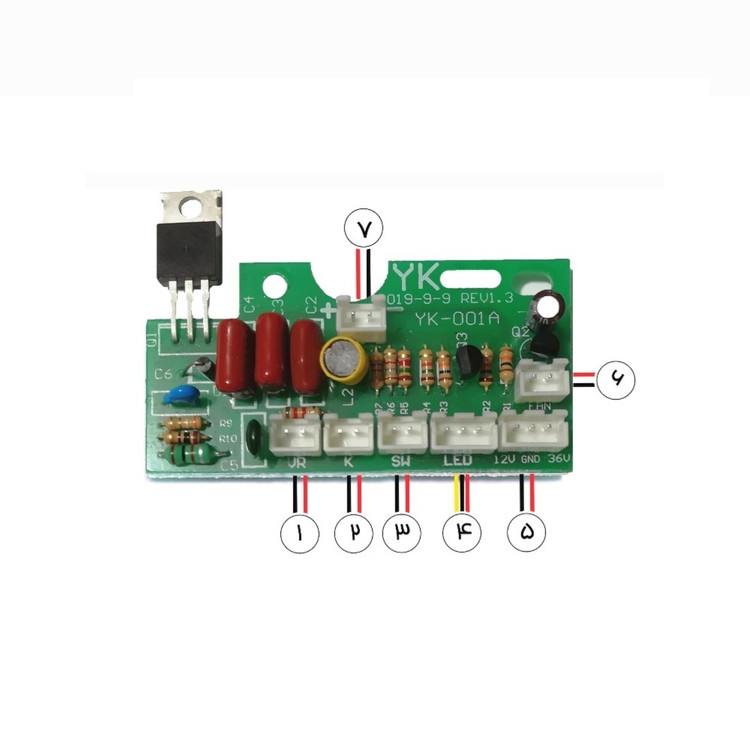

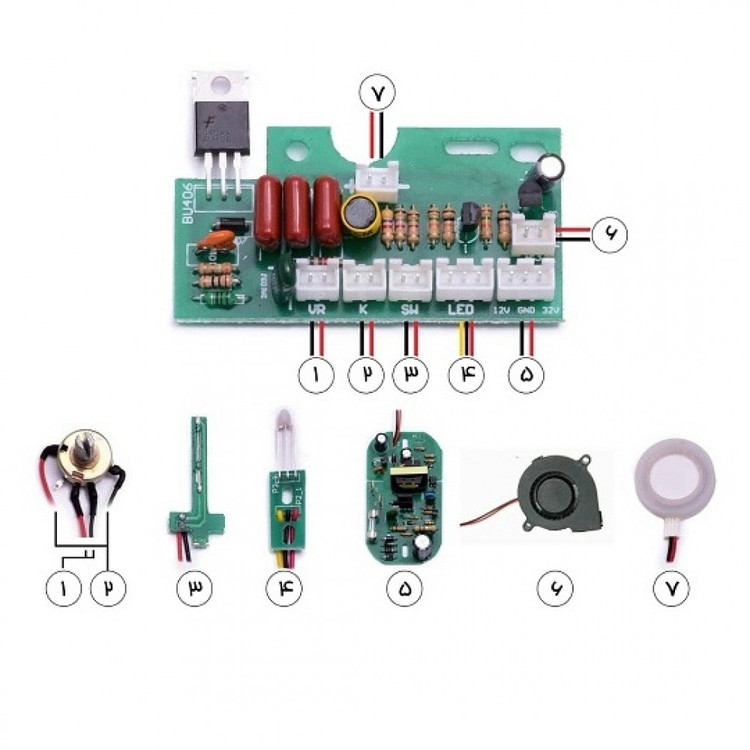

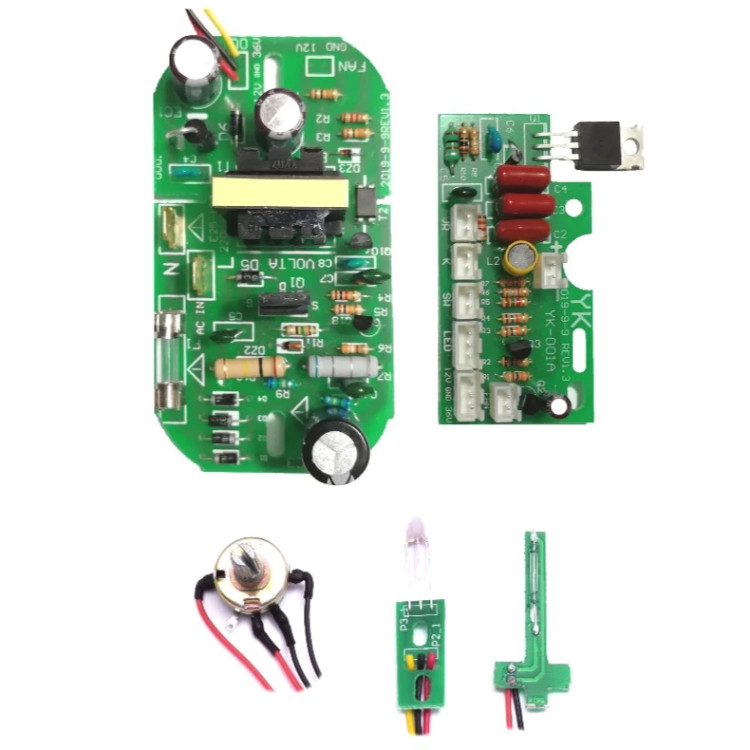

برد درایو بخور سرد :برد درایو بخور سرد شامل هفت سوکت میباشد که دو تای آن سه پین و بقیه دو پین هستند. سوکت های سه پین جهت اتصال تغذیه(12v GND 40v)وال ای دی (LED) میباشند. همچنین سوکت های دو پین جهت متصل نمودن رید رله (SW) کلید(K) ولوم(VR) فن(FAN) و قطعه پیزو الکتریک میباشد که با مثبت و منفی بر روی برد مشخص شده است.

این مجموعه برای پیزو 2cm طراحی شده است ولی برای پیزو های 2.5cm نیز قابل استفاده می باشد.

توجه کنید که ولوم نصب شده بر روی دستگاه باید حتما 5kباشد در غیر اینصورت مدار دچار مشکل میشود.

در نظر داشته باشید که باید تمام سوکت ها وصل شوند و سوکت پیزو لحیم شود.

**مجموعه بالا توسط تولید کننده قبل از بسته بندی به صورت کامل تست شده و از سلامت آن اطمینان حاصل می گردد , لذا به علت حساس بودن این مدار , این مجموعه فاقد گارانتی می باشد. توجه داشته باشید درصورت اشتباه متصل نمودن هر یک از سوکت ها امکان سوختن مدار تغذیه وجود دارد.**
