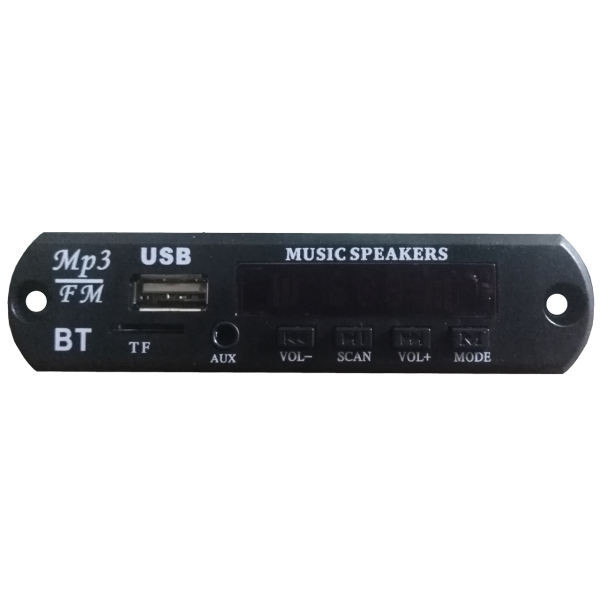

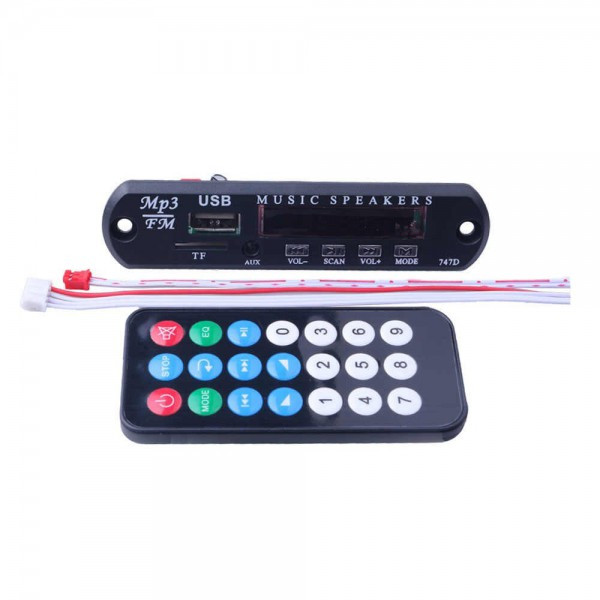

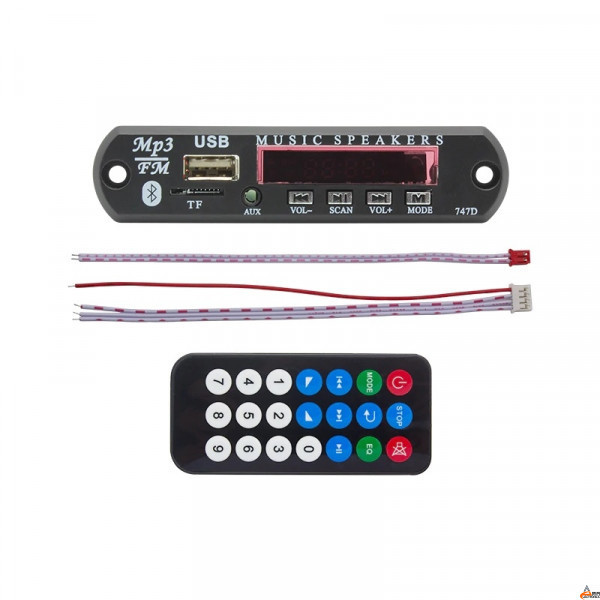

برد بلوتوث و فلش مدل 747d

برد فلش خور یا ماژول MP3 پلیر بلوتوث دار مدل بهینه شده ( دارای دیود جهت محافظت در برابر اتصال معکوس قطب + و - )، ولتاژ ورودی 5V DC تا 12V DC، دارای خروجی صدای استریو به صورت 3 سیم کانال چپ، کانال راست و وسط مشترک، دارای ریموت کنترل از راه دور، ورودی مادگی AUX، پورت مادگی USB، رادیو FM، گیرنده بلوتوث صدا از موبایل، تبلت، لپ‌تاپ، کارت حافظه TF توسط این برد میتوان انواع پخش ، اسپیکر ، آمپلی فایر ، ضبط خودرو و... را مجهز به بلوتوث و usb کرد ولتاژ ورودی ماژول 5V DC تا 12V DC است. این برق می‌تواند از طریق باتری، آداپتور 5 ولت 1 آمپر یا برق خودرو تامین شود. نکات نصب: در صورت نیاز به استفاده بر روی ضبط ماشین بهتر است که یک ماژول کاهنده ولتاژ DC نیز خریداری شود و ولتاژ خروجی کاهش یافته روی 9V تنظیم شود و سپس به ماژول MP3 بلوتوثی داده شود تا برد فلش خور از نوسان برق خودرو آسیبی نبیند. اگر ضبط، اسپیکر و سینمای خانگی و به صورت کلی سیستم صوتی شما دارای ورودی AUX صدا به صورت فیش مادگی AUX روبردی یا دو فیش مادگی AV ورودی است باید سه سیم خروجی صدای برد فلش خور را به یک فیش نری AUX استریو یا دو فیش نری AV لحیم کنید و به ورودی سیستم بزنید. یا در صورت نیاز سیم‌ها را به پایه‌های این فیش‌ها لحیم کنید. اگر ضبط یا اسپیکر یا پخش ماشین شما دارای ورودی AUX صدا نیست باید سیم‌های خروجی صدا توسط متخصص الکترونیک و صوتی و تصویری به پایه‌های ورودی صدای IC ضبط یا پایه‌های ولوم صدا ( در صورت امکان ) لحیم شود. این مدل از بردهای فلش خور دارای گیرنده‌ی صدا از طریق ارتباط بولتوثی بیسیم هستند و نیازی به دانگل بلوتوث نخواهند داشت.
