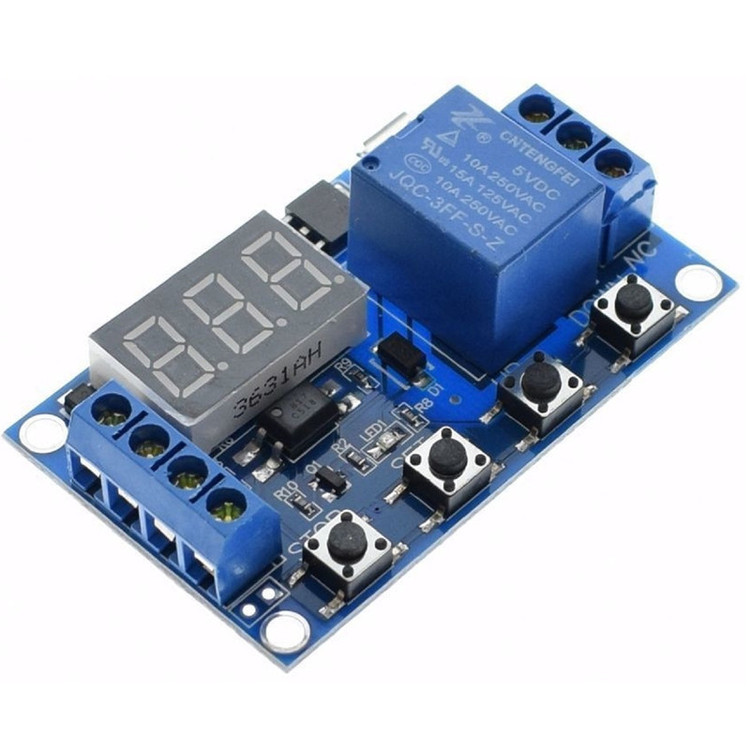

تایمر دیجیتال مدل XY-J02

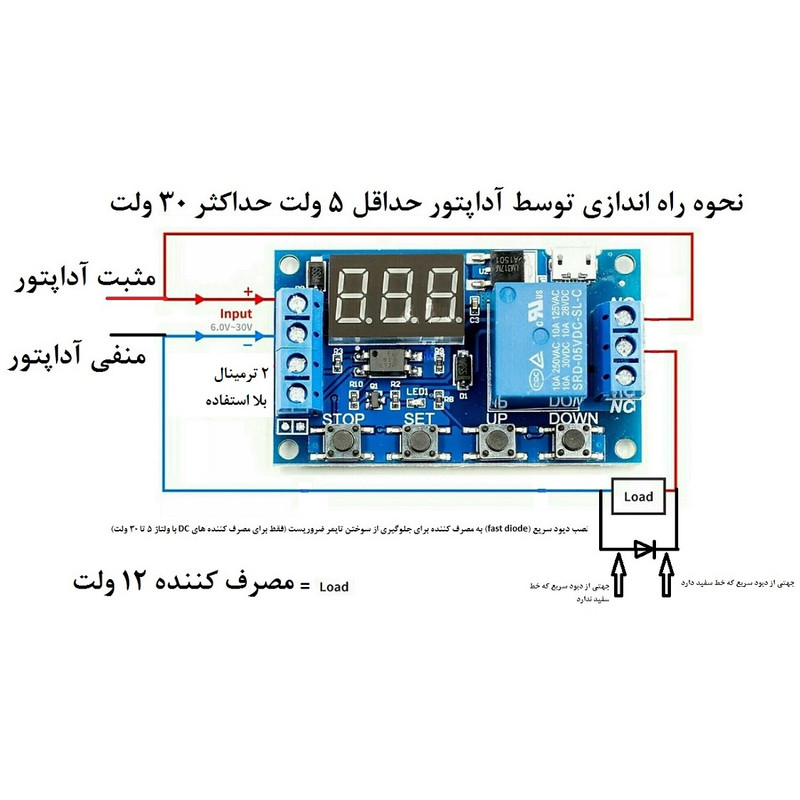

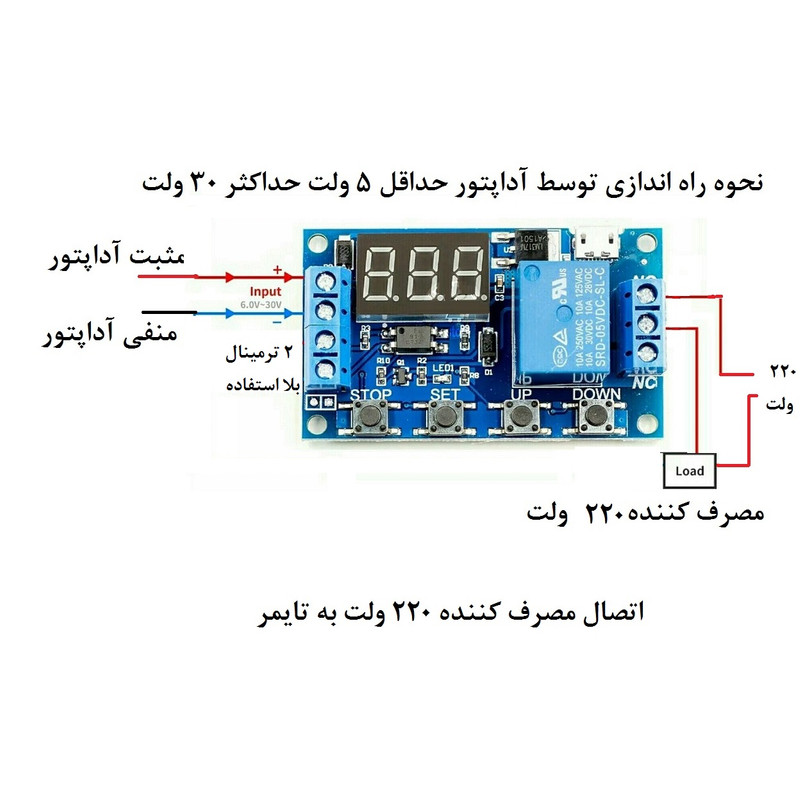

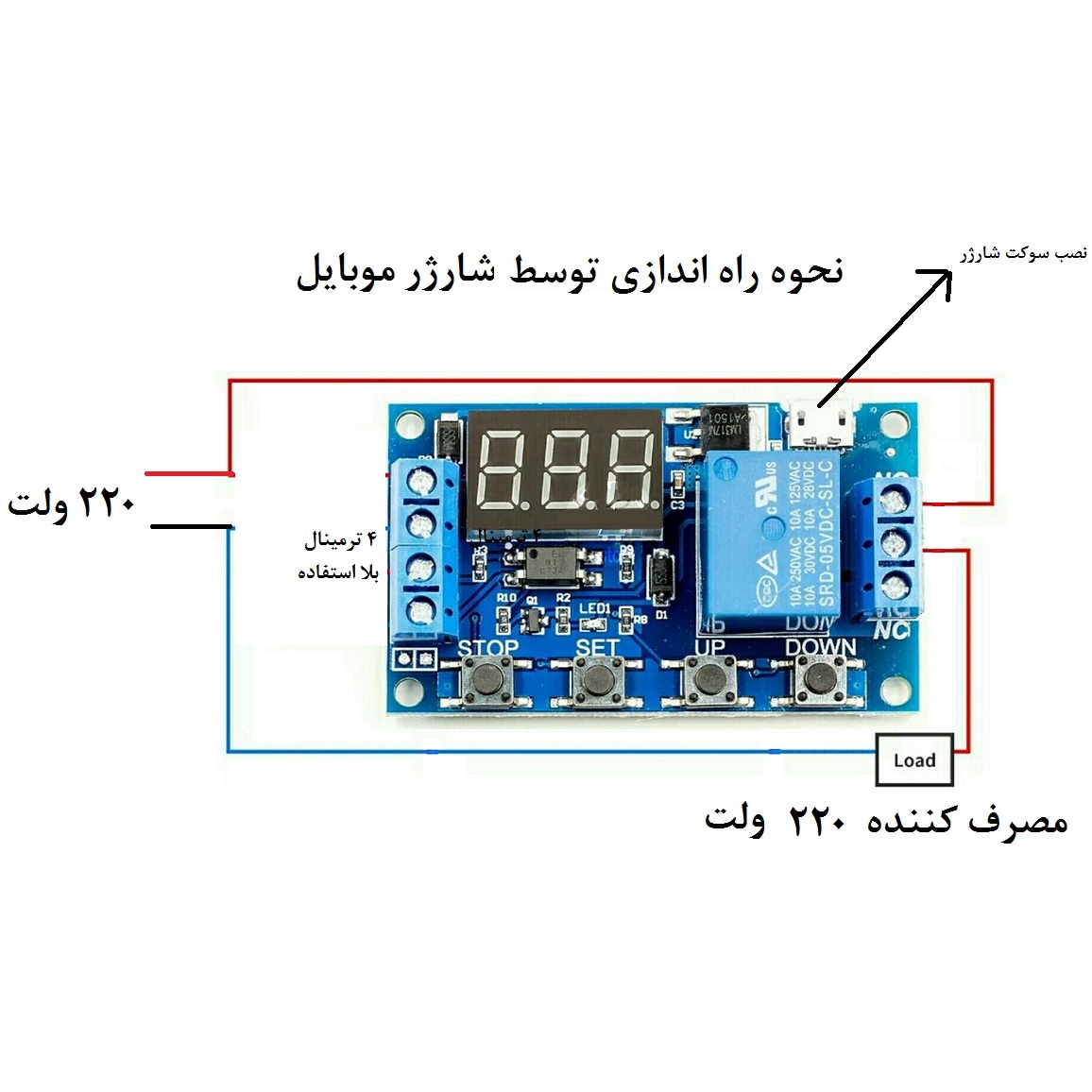

این ماژول تایمر در برنامه ریزی آبیاری، کنترل چرخش راک دستگاه جوجه کشی و ... کاربرد دارد. زمان قابل تنظیم در این ماژول از 0.1 تا 999 ثانیه یا دقیقه قابل تنظیم است. دارای ترمینال ورودی شش تا سی ولت و سوکت 5.0V - microUSB است و با یک عدد شارژر موبایل نیز راه اندازی می شود. بعد از خاموش شدن ماژول، تنظیمات از بین نمی رود و به طور خودکار ذخیره می شود. این ماژول دارای 4 حالت کارکرد متفاوت است که در حالت p3.2 با تنظیم متغیرهای OP ، CL ، LOP تایمر بدون نیاز به سیگنال تحریک به محض راه اندازی به مدت زمان OP وصل می ماند و پس از آن به مدت زمان CL قطع می شود. تعداد تکرار عملیات فوق از طریق پارامتر LOP تعیین شده و بعد از اتمام تعداد تکرار رله در وضعیت قطع به کار ادامه می دهد. با تنظیم پارامتر LOP روی گزینه --- تعداد تکرار بینهایت اعمال میشود. جهت تنظیم این ماژول برای تایمر دستگاه جوجه کشی ابتدا آن را روشن کنید (با شارژر موبایل نیز روشن میشود) سپس کلید ست رو 2 ثانیه نگه دارید و رها کنید سپس با کلیدهای بالا یا پایین حالت P3.2 را بیابید سپس کلید ست را یک ثانیه نگه دارید و سپس رها کنید. مشاهده میکنید که OP چشمک میزند، در این حالت با کلید بالا و پایین زمان روشن بودن رله رو تنظیم کنید (بعد از تنظیم این زمان با فشردن کلید استپ در همین زمان ممیز را جهت تنظیم ثانیه یا دقیقه فشار دهید، به این صورت که با تنظیم ممیز (نقطه) در راست ترین حالت زمان OP، تایمر روی ثانیه و با تنظیم ممیز در سمت چپ حالت قبلی، تایمر روی صدم ثانیه، و حالتی که سه عدد ممیز در صفحه ظاهر می شود، زمان انتخاب شده دقیقه خواهد بود) برای دستگاه جوجه کشی عدد را 120 انتخاب کنید و با کلید استپ حالت 3 ممیز در صفحه را انتخاب کنید سپس کلید ست را بزنید، CL را مشاهده خواهید کرد مجددا با تکرار حالت قبلی برای دستگاه جوجه کشی عدد را 120 انتخاب کنید و با کلید استپ حالت 3 ممیز در صفحه را انتخاب کنید سپس کلید ست را بزنید، حال عبارت LOP را مشاهده خواهید کرد (یعنی تعداد دفعات خاموش و روشن شدن رله ) در این حالت با فشردن کلید پایین عبارت --- را انتخاب کنید و کلید ست را بزنید، سپس دو مرتبه کلید ست را به مدت 1 ثانیه نگه دارید و رها کنید. ماژول اماده کار است. در حالت کارکرد عادی تایمر با زدن کلید استپ رله را اجبارا متوقف یا استارت کنید
